Волновой мотор-редуктор 3МВз-160

Характеристики мотор-редуктора 3МВз-160 могут незначительно варьироваться в зависимости от установленного электродвигателя и модификации, однако базовые параметры остаются стабильными:

• Тип передачи: Волновая планетарная или цилиндрическо-волновая (в зависимости от исполнения).
• Номинальная мощность на валу: Обычно составляет от 0,5 до 2 кВт (зависит от скорости вращения и момента).
• Крутящий момент на выходном валу: До 160 Н·м (отсюда цифра «160» в маркировке, указывающая на типоразмер корпуса).
• Коэффициент редукции (передаточное число): Широкий диапазон, обычно от 50 до 200 и выше, что позволяет достигать очень низких оборотов при высоком крутящем моменте.
• КПД: В зависимости от передаточного числа и смазки, КПД составляет 60–85%.
• Входная скорость: Стандартно синхронные двигатели имеют 1500 или 3000 об/мин, асинхронные — около 1450 или 2900 об/мин.
• Степень защиты: Обычно IP54 или IP65, что позволяет использовать устройство в пыльных и влажных помещениях.
• Масса: Зависит от исполнения, но обычно находится в пределах 10–20 кг.

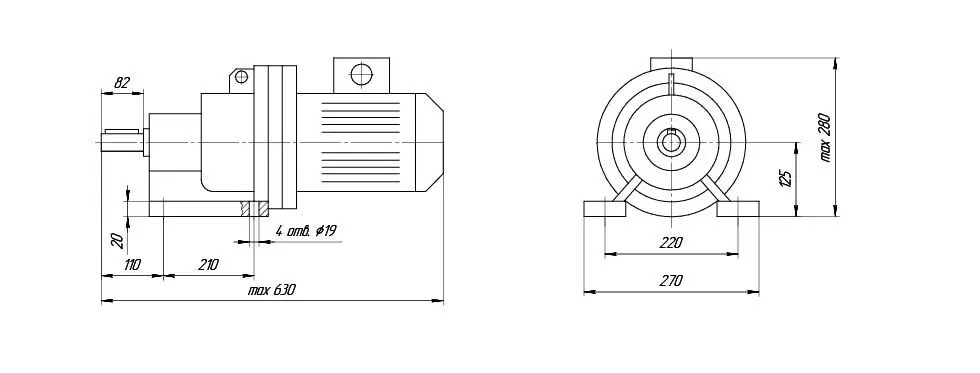

Конструктивное описание

Конструкция мотор-редуктора 3МВз-160 включает в себя электродвигатель (как правило, асинхронный короткозамкнутый или шаговый/сервопривод в специализированных исполнениях) и редукторный узел. Волновая передача состоит из трех основных элементов: волнового генератора, жесткого колеса и эластичного колеса.

Волновой генератор имеет овальную форму и при вращении деформирует эластичное колесо, создавая зону контакта с жестким колесом. Благодаря этому механизму достигается высокое передаточное число в одной ступени. Эластичное колесо обычно выполнено в виде подшипника с гибким наружным кольцом, что обеспечивает высокую жесткость и долговечность. Смазка узла производится пластичными смазками длительного действия, что исключает необходимость частого обслуживания.

Область применения

Благодаря высокому крутящему моменту, компактным размерам и способности работать в режиме точного позиционирования, мотор-редуктор 3МВз-160 нашел широкое применение в различных отраслях промышленности:

1. Робототехника: В качестве приводов для сочленений промышленных роботов, манипуляторов и координатных столов.
2. Точное машиностроение: В станках с ЧПУ, измерительном оборудовании и оптических приборах, где требуется высокая точность движения.
3. Подъемно-транспортные механизмы: В лебедках, таль и малых подъемных кранах, где важна плавность пуска и торможения.
4. Пищевая и фармацевтическая промышленность: Благодаря возможности использования нержавеющих сталей и санитарным исполнениям.
5. Автоматизация производственных линий: Для привода конвейеров, поворотных столов и затворов.

Преимущества и особенности эксплуатации

Главное преимущество 3МВз-160 — это сочетание высокой плотности крутящего момента и отсутствия люфта в передаче при правильной настройке. Волновая передача не имеет обратного хода (самофиксирующаяся), что упрощает конструкцию тормозных систем. Однако устройство чувствительно к перегрузкам и требует аккуратного монтажа, так как деформация эластичного колеса является рабочим процессом, но чрезмерные внешние нагрузки могут привести к усталостному разрушению материала.

Для обеспечения длительного срока службы необходимо соблюдать режимы работы, избегать ударных нагрузок на выходной вал и периодически проверять состояние уплотнений и смазки. При правильной эксплуатации мотор-редуктор 3МВз-160 способен работать десятилетиями без капитального ремонта.
