Волновой мотор-редуктор 3МВз-80

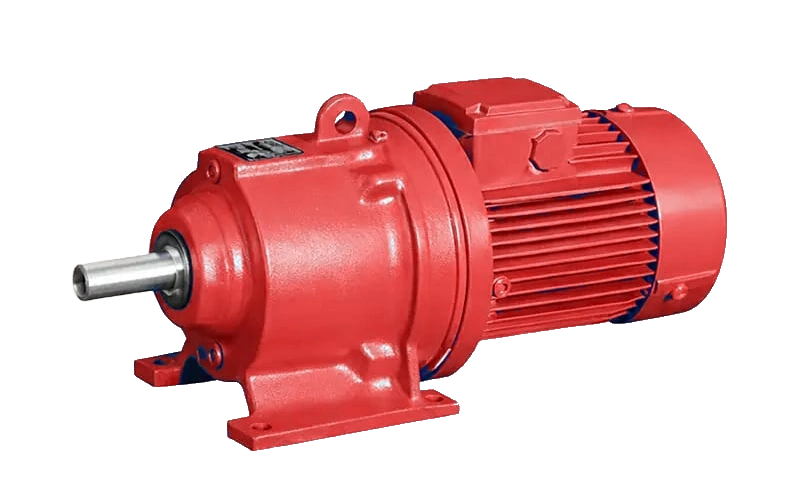

Конструктивные особенности

Основой мотор-редуктора является волновая передача — тип зубчатого зацепления, обеспечивающий высокое передаточное отношение в одном ряду. Конструкция включает:

• Электродвигатель: Обычно это асинхронный двигатель переменного тока с короткозамкнутым ротором или серводвигатель (в зависимости от модификации). Для модели 3МВз-80 чаще всего используется двигатель мощностью от 0,12 до 0,75 кВт.
• Волновой редуктор: Состоит из генератора волн (эллиптический кулачок), гибкого колеса и жесткого колеса. Деформация гибкого колеса создает эвольвентное зацепление, что обеспечивает плавность хода и отсутствие люфта при правильной настройке.

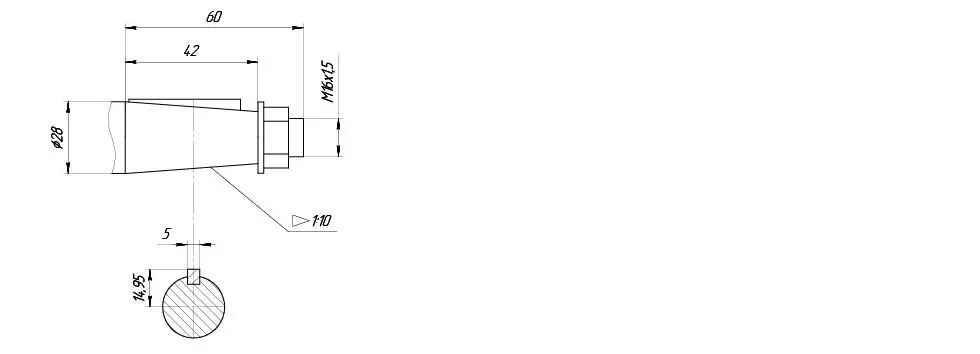

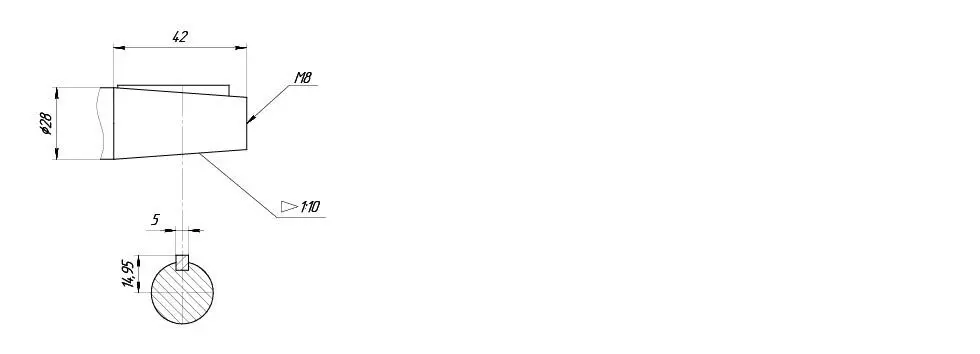

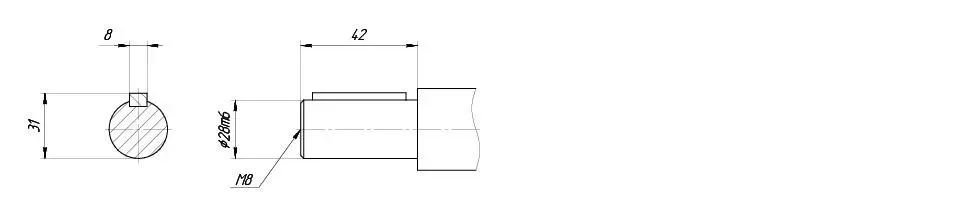

• Выходной вал: Жестко соединен с жестким колесом редуктора. Конструкция вала может быть полый или сплошной, в зависимости от требований к монтажу.

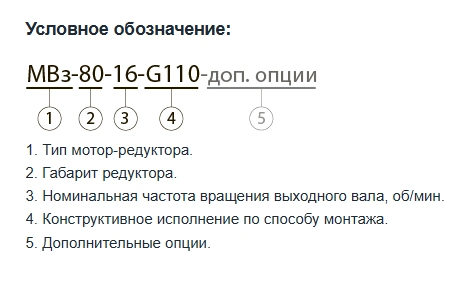

Технические характеристики (базовые параметры для серии 3МВз)

Характеристики могут незначительно варьироваться в зависимости от конкретного исполнения двигателя и коэффициента передачи, но типичные значения для модели 3МВз-80:

• Номинальная мощность на валу: 0,12 – 0,55 кВт (в зависимости от оборотов двигателя).
• Передаточное отношение: От 50 до 100 (стандартные значения для волновых редукторов такого типоразмера).
• Крутящий момент на выходном валу: До 15–30 Н·м (зависит от скорости и коэффициента запаса прочности).
• Номинальная частота вращения выходного вала: От 10 до 60 об/мин (при синхронной частоте вращения двигателя 1500 или 3000 об/мин).
• КПД: 0,7–0,8 (волновые редукторы имеют более низкий КПД по сравнению с планетарными, но компенсируют это компактностью).

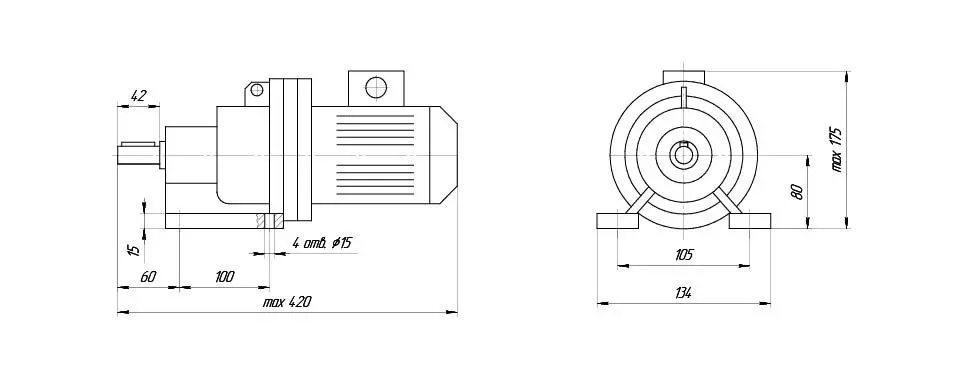

• Габариты: Длинный ряд (диаметр выходного вала около 80 мм, откуда и индекс "80").
• Степень защиты: Обычно IP54 или IP65, что позволяет использовать оборудование в помещениях с повышенной запыленностью.
• Температура окружающей среды: От -40°C до +40°C.

Преимущества использования

1. Высокое передаточное отношение: Позволяет достичь низких скоростей вращения при высоком крутящем моменте без многоступенчатых редукторов.
2. Компактность: Малые габариты и вес по сравнению с цилиндрическими редукторами аналогичной мощности.
3. Точность позиционирования: Отсутствие люфта (при правильном подборе подшипников и натяжении) обеспечивает высокую точность движения.
4. Плавность хода: За счет эвольвентного зацепления зубьев вибрации и шум снижены.

Области применения

Мотор-редуктор 3МВз-80 применяется в следующих сферах:

• Робототехника: Привод суставов промышленных и сервисных роботов.
• Станкостроение: Поворотные столы, позиционеры, оси подачи.
• Автоматизация: Линии упаковки, сортировки, конвейерные системы с точным дозированием.
• Медицинское оборудование: Точные манипуляторы, диагностические комплексы.
• Телекоммуникации: Поворотные антенные системы, камеры наблюдения.

Установка и эксплуатация

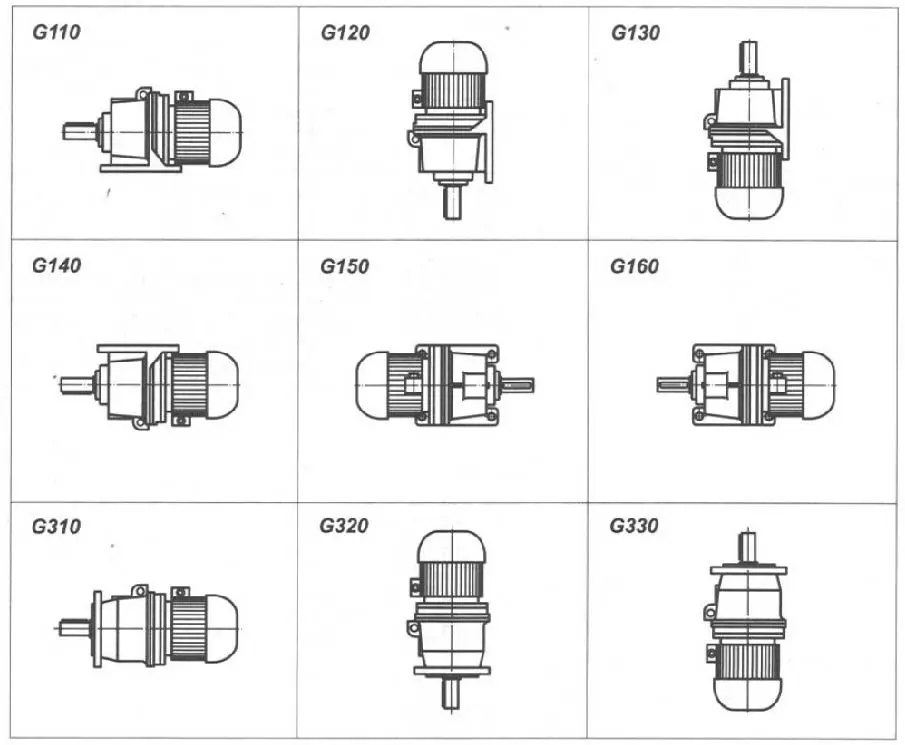

При монтаже важно обеспечить соосность вала привода и ведомого механизма для исключения дополнительных нагрузок на подшипники. Рекомендуется использовать эластичные муфты для компенсации возможных смещений. Смазка редуктора обычно производится на весь срок службы (заполнено на заводе), но при длительной эксплуатации в тяжелых условиях может потребоваться замена смазки.

Перед запуском необходимо проверить направление вращения и отсутствие заклинивания. При работе с переменным током важно соблюдать требования к частоте сети и напряжению, указанным на шильдике двигателя.
