Цилиндрические мотор-редукторы F-37 (FA, FF, FAF)

58reduktor

Цилиндрические мотор-редукторы серии FA-37 представляют собой компактные и надежные приводные устройства, сочетающие в себе электродвигатель и одноступенчатый цилиндрический редуктор. Буква «F» в маркировке указывает на жесткую конструкцию корпуса (фланцевое исполнение), а «A» — на расположение двигателя и выходного вала. Серия 37 обозначает типоразмер, определяющий габариты и крутящий момент. Эти устройства широко востребованы в промышленной автоматизации благодаря высокому КПД, долговечности и простоте монтажа.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ F- 37(FA, FF, FAF)

Ключевые параметры мотор-редукторов FA-37 варьируются в зависимости от мощности двигателя и передаточного числа:

Мощность двигателя: Обычно от 0.12 кВт до 2.2 кВт.
Передаточное отношение: Диапазон составляет примерно от 5.5 до 13.6 (для одноступенчатых моделей).
Крутящий момент на выходе: От 20 Н·м до 150 Н·м (зависит от конкретной модификации и коэффициента безопасности).
Типоразмер корпуса: Compact, что позволяет устанавливать их в стесненных условиях.
Материалы шестерен: Сталь с поверхностной закалкой и шлифовкой зубьев, обеспечивающая высокую износостойкость.
Класс защиты: Как правило, IP54 или IP65, что позволяет использовать оборудование в условиях повышенной запыленности и влажности.
Монтажные положения: Поддерживается установка в любом пространственном положении благодаря системе принудительной смазки или долговечным подшипникам скольжения.

Особенности конструкции

Цилиндрическая передача в редукторах FA-37 обеспечивает плавное и тихое вращение с минимальным уровнем шума и вибрации. Жесткий литой корпус из чугуна или алюминия (в зависимости от мощности) гасит механические нагрузки и защищает внутренние компоненты от внешних воздействий. Валы изготовлены из высокопрочной стали, что гарантирует устойчивость к радиальным и осевым нагрузкам.

Мотор-редукторы часто комплектуются различными типами фланцев (B5, B14, F) и могут оснащаться тормозными двигателями для точной остановки механизма. Наличие лап или фланцевого крепления упрощает интеграцию в существующие конвейерные линии, смесители, элеваторы и другое оборудование.

Сферы применения

Благодаря универсальности и надежности, цилиндрические мотор-редукторы серии FA-37 находят применение в широком спектре отраслей:

Логистика и складское хозяйство: Использование в конвейерных лентах, роликовых накопителях и погрузочно-разгрузочных комплексах.
Пищевая промышленность: Привод мешалок, смесителей, транспортеров для сыпучих продуктов (при наличии соответствующих сертификатов и материалов).
Текстильная и упаковочная промышленность: Управление вращением барабанов, укладчиков и упаковочных машин.
Водоподготовка и очистные сооружения: Привод шнеков, скребков и аэрационных систем.
Общее машиностроение: Использование в вентиляционных системах, затворах, клапанах и других механизмах, требующих точного контроля скорости и момента.

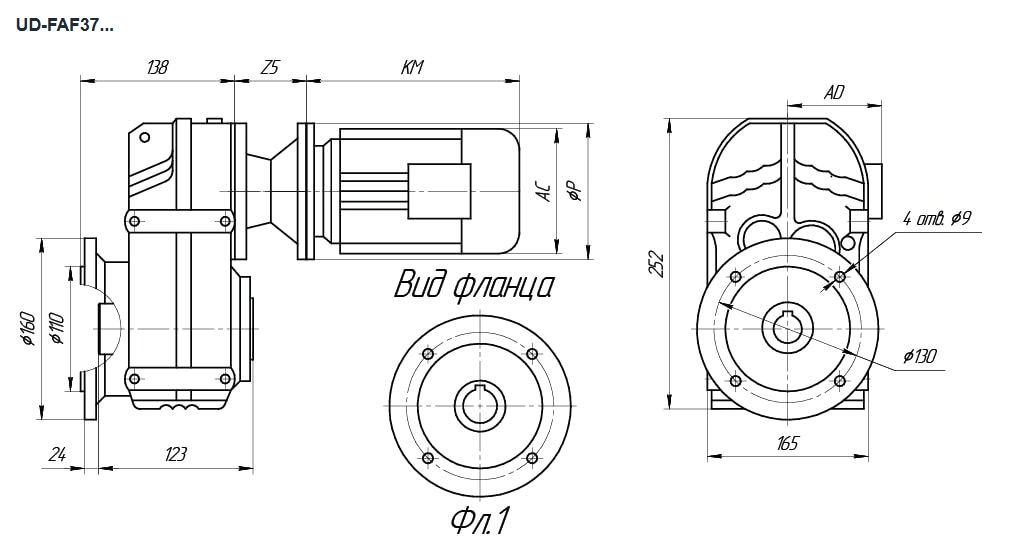

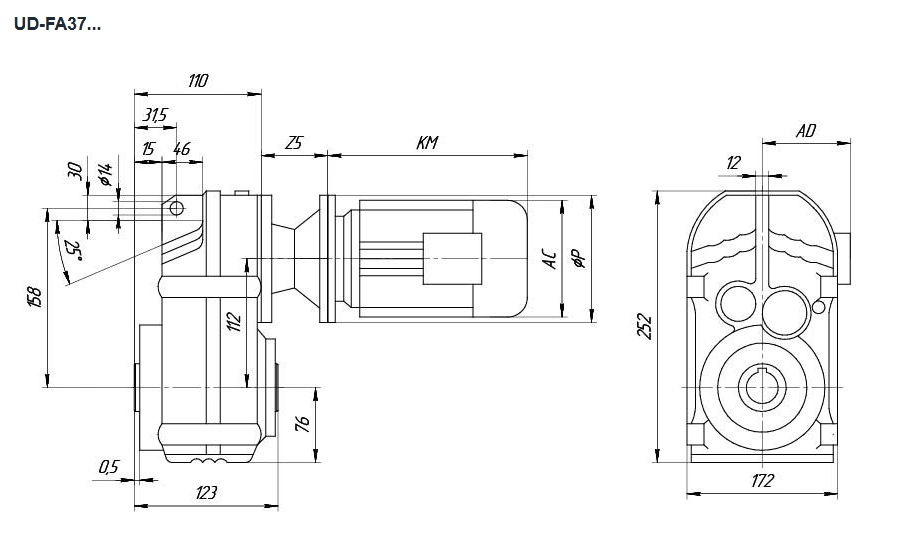

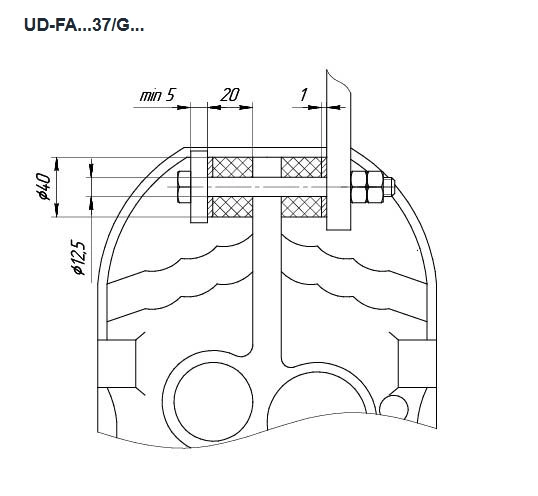

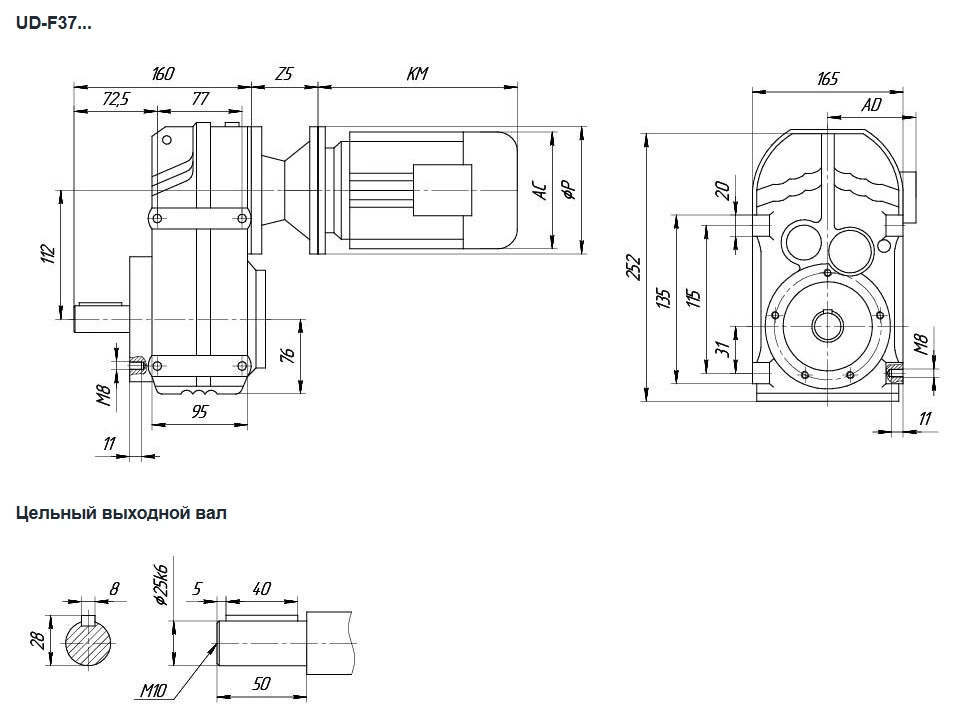

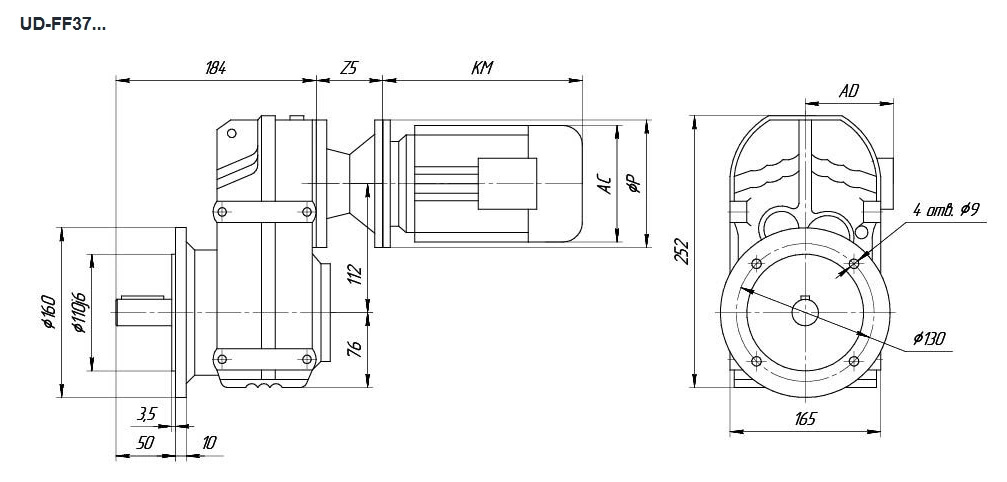

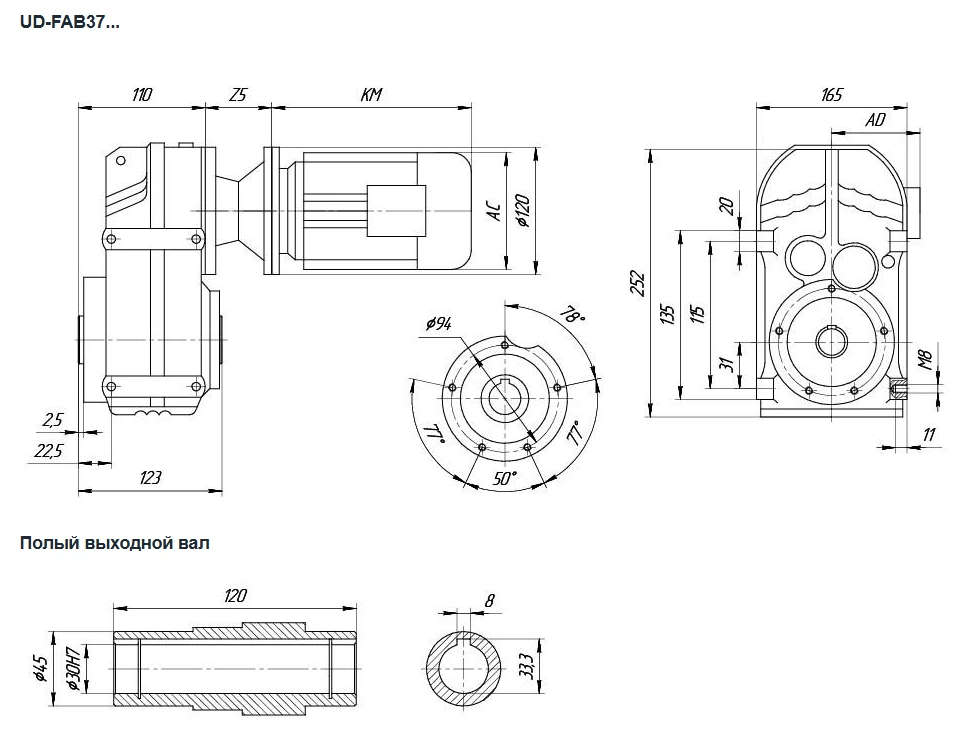

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ F- 37(FA, FF, FAF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ F- 37(FA, FF, FAF)

Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
0,12	7	128,51	164	4740	1,2	900
	7,6	117,88	150	4880	1,35
	9	100,36	128	5070	1,55
	10	86,53	110	5190	1,8
	11	80,65	103	5240	1,95
	11	128,51	107	5220	1,85	1400
	12	117,88	98	5270	2
	14	100,36	83	5340	2,4
	16	86,53	172	5400	2,8
	17	80,65	67	5410	3
	20	70,5	59	5440	3,4
	21	66,09	55	5460	3,6
	24	58,32	48	5470	4,1
	25	54,54	45	5480	4,4
	27	51,7	43	5490	4,7
	29	47,02	39	5500	5,1
	31	43,83	36	5500	5,5
	36	38,31	32	5510	6,3
	38	35,91	30	5520	6,7
	44	31,69	26	5520	7,6
	49	28,09	23	5520	8,6
	58	23,88	20	5270	10
	58	23,63	20	5250	10
	67	20,57	17	5030	12
	72	19,27	16	4930	13
	81	17,03	14	4740	14
	87	15,81	13	4630	15
	96	14,33	12	4490	17
	107	12,87	11	4330	19
	125	11,08	9,2	4130	21
	132	10,42	8,7	4050	21
	154	8,97	7,4	3860	24
	186	7,44	6,2	3630	23
	205	6,74	5,6	3510	25
	228	6,05	5	3390	27
	265	5,21	4,3	3230	29
	282	4,9	4,1	3170	29
	327	4,22	3,5	3020	31
0,18	7,4	117,88	235	3750	0,85	900
	8,7	100,36	198	4320	1
	10	86,53	171	4660	1,15
	11	80,65	159	4790	1,25
	12	70,5	139	4970	1,45
	10	128,51	167	4700	1,2	1400
	11	117,88	154	4850	1,3
	13	100,36	131	5050	1,55
	15	86,53	113	5180	1,75
	16	80,65	105	5230	1,9
	19	70,5	92	5300	2,2
	20	66,09	86	5330	2,3
	23	58,32	76	5380	2,6
	24	54,54	71	5400	2,8
	26	51,7	67	5410	3
	28	47,02	61	5440	3,3
	30	43,83	57	5450	3,5
	34	38,31	50	5470	4
	37	35,91	47	5480	4,3
	42	31,69	41	5490	4,8
	47	28,09	37	5500	5,5
	55	23,88	31	5260	6,4
	56	23,63	31	5240	6,5
	64	2,57	27	5030	7,5
	69	19,27	25	4930	8
	78	17,03	22	4740	9
	83	15,81	21	4640	9,7
	92	14,33	19	4500	11
	103	12,87	17	4350	12
	119	11,08	14	4150	13
	127	10,42	14	4070	14
	147	8,97	12	3880	15
	178	7,44	9,7	3650	15
	196	6,74	8,8	3540	16
	218	6,05	7,9	3420	17
	253	5,21	6,8	3260	18
	269	4,9	6,4	3190	19
	313	4,22	5,5	3040	20
0,25	10	128,51	235	3690	0,85	1400
	11	117,88	215	4040	0,9
	13	100,36	184	4500	1,1
	15	86,53	153	4790	1,25
	16	80,65	148	4900	1,35
	18	70,5	130	5060	1,55
	20	66,09	121	5120	1,65
	22	58,32	107	5210	1,85
	24	54,54	100	5260	2
	25	51,7	95	5280	2,1
	28	47,02	86	5330	2,3
	30	43,83	81	5360	2,5
	34	38,31	70	5400	2,8
	36	35,91	66	5420	3
	41	31,69	58	5450	3,4
	46	28,09	52	5430	3,9
	54	23,88	44	5180	4,6
	55	23,63	43	5170	4,6
	63	20,57	38	4960	5,3
	67	19,27	35	4870	5,7
	76	17,03	31	4690	6,4
	82	15,81	29	4590	6,9
	91	14,33	26	4460	7,6
	101	12,87	24	4320	8,5
	117	11,08	20	4120	9,3
	125	10,42	19	4050	9,7
	145	8,97	17	3860	11
	175	7,44	14	3630	11
	193	6,74	12	3520	11
	215	6,05	11	3410	12
	249	5,21	9,6	3250	13
	265	4,9	9	3190	13
	308	4,22	7,7	3040	14
0,37	16	86,53	220	3960	0,9	1400
	17	80,65	205	4200	0,95
	20	70,5	181	4550	1,1
	21	66,09	169	4680	1,2
	24	58,32	149	4890	1,35
	25	54,54	140	4970	1,45
	27	51,7	132	5030	1,5
	29	47,02	120	5120	1,65
	31	43,83	112	5180	1,8
	36	38,31	98	5270	2
	38	35,91	92	5300	2,2
	44	31,69	81	5300	2,5
	49	28,09	72	5140	2,8
	58	23,88	61	4930	3,3
	58	23,63	61	4920	3,3
	67	20,57	53	4740	3,8
	72	19,27	49	4650	4,1
	81	17,03	44	4500	4,6
	87	15,81	41	4400	4,9
	96	14,33	37	4280	5,4
	107	12,87	33	4150	6,1
	125	11,08	28	3970	6,7
	132	10,42	27	3900	6,9
	154	8,97	23	3730	7,6
	186	7,44	19	3510	7,6
	205	6,74	17	3410	8,1
	228	6,05	16	3300	8,7
	265	5,21	13	3150	9,4
	282	4,9	13	3090	9,6
	327	4,22	11	2950	10
0,55	23	58,32	225	3890	0,9	1400
	25	54,54	210	4140	0,95
	26	51,7	200	4300	1
	29	47,02	182	4540	1,1
	31	43,83	169	4680	1,2
	36	38,31	148	4900	1,35
	38	35,91	139	4980	1,45
	43	31,69	122	4990	1,65
	48	28,09	109	4870	1,85
	57	23,88	92	4700	2,2
	58	23,63	91	4690	2,2
	66	20,57	79	4540	2,5
	71	19,27	74	4470	2,7
	80	17,03	66	4340	3
	95	14,33	55	4150	3,6
	105	12,87	50	4030	4
	123	11,08	43	3870	4,4
	130	10,42	40	3810	4,6
	152	8,97	35	3650	5,1
	170	8,01	31	3540	5,5
	183	7,44	29	3440	5,1
	202	6,74	26	3340	5,4
	225	6,05	23	3240	5,8
	261	5,21	20	3100	6,2
	277	4,9	19	3050	6,3
	322	4,22	16	2920	6,8
	361	3,77	15	2820	7,2
0,75	29	47,02	245	3530	0,8	1400
	31	43,83	230	3850	0,9
	36	38,31	199	4310	1
	38	35,91	186	4480	1,05
	44	31,69	165	4620	1,2
	49	28,09	146	4540	1,35
	58	23,88	124	4410	1,6
	58	23,63	123	4400	1,65
	67	20,57	107	4290	1,85
	72	19,27	100	4240	2
	81	17,03	88	4130	2,3
	96	14,33	74	3970	2,8
	107	12,87	67	3870	3
	125	11,08	58	3730	3,3
	132	10,42	54	3680	3,4
	154	8,97	47	3540	3,8
	205	6,74	35	3250	4
	228	6,05	31	3150	4,2
	265	5,21	27	3030	4,6
	282	4,9	25	2970	4,7
	327	4,22	22	2850	5
	366	3,77	20	2760	5,4
1,1	44	31,69	240	3660	0,85	1400
	50	28,09	210	3970	0,95
	59	23,88	179	3930	1,1
	68	20,57	154	3870	1,4
	73	19,27	145	3740	1,4
	82	17,03	128	3780	1,55
	98	14,33	108	3680	1,85
	109	12,87	97	3610	2,1
	126	11,08	83	3500	2,3
	134	10,42	78	3460	2,4
	156	8,97	67	3350	2,6
	175	8,01	60	3260	2,8
	208	6,74	51	3090	2,8
	231	6,05	45	3010	3
	269	5,21	39	2900	3,2
	286	4,9	37	3860	3,3
	332	4,22	32	2750	3,5
	372	3,77	28	2670	3,7
1,5	69	20,57	210	3410	0,95	1400
	73	19,27	196	3410	1
	83	17,03	173	3400	1,15
	98	1433	146	3350	1,35
	110	12,87	131	3310	1,55
	127	11,08	113	3250	1,7
	135	10,42	106	3220	1,75
	157	8,97	91	3140	1,9
	176	8,01	81	3080	2,1
	209	6,74	69	2920	2
	233	6,05	62	2850	2,2
	271	5,21	53	2770	2,4
	288	4,9	50	2730	2,4
	334	4,22	43	2640	2,6
	374	3,77	38	2570	2,7
2,2	98	14,33	215	2790	0,95	1400
	110	12,87	192	2810	1,05
	127	11,08	165	2820	1,15
	135	10,42	155	2810	1,2
	157	8,97	134	2790	1,3
	176	8,01	119	2770	1,4
	209	6,74	100	2630	1,4
	233	6,05	90	2590	1,5
	271	5,21	78	2540	1,6
	288	4,9	73	2520	1,65
	334	4,22	63	2460	1,75
	374	3,77	56	2400	1,85
3	126	11,08	225	2320	0,85	1400
	134	10,42	215	2350	0,85
	156	8,97	184	2390	0,95
	175	8,01	164	2410	1,05
	208	6,74	138	2290	1
	231	6,05	124	2300	1,1
	269	5,21	107	2290	1,15
	286	4,9	100	2280	1,2
	332	4,22	86	2250	1,25
	372	3,77	77	2220	1,35

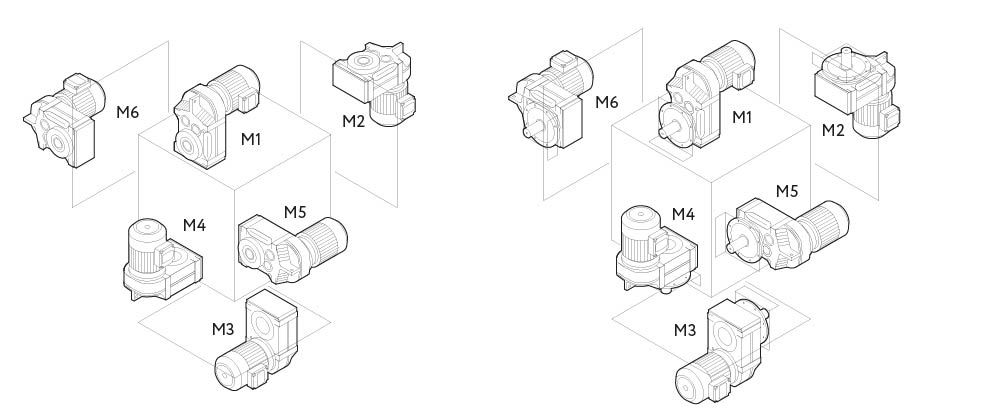

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ F- 37(FA, FF, FAF)

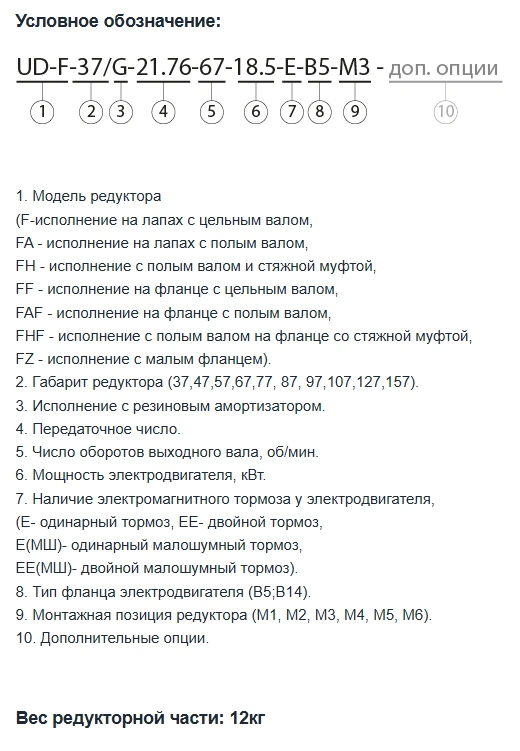

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ F- 37(FA, FF, FAF)
