Цилиндро-конические мотор-редукторы KА-47 (K, KF, KAF)

Последние изменения : 58reduktor

Цилиндро-конические мотор-редукторы серии K47 (в модификациях K, KF, KAF) представляют собой компактные и надежные приводные устройства, сочетающие в себе цилиндрическую и коническую ступени редуктора. Такое конструктивное решение позволяет достичь высоких передаточных чисел при сохранении минимальных габаритов и массы агрегата, что делает их востребованными в современных промышленных системах.

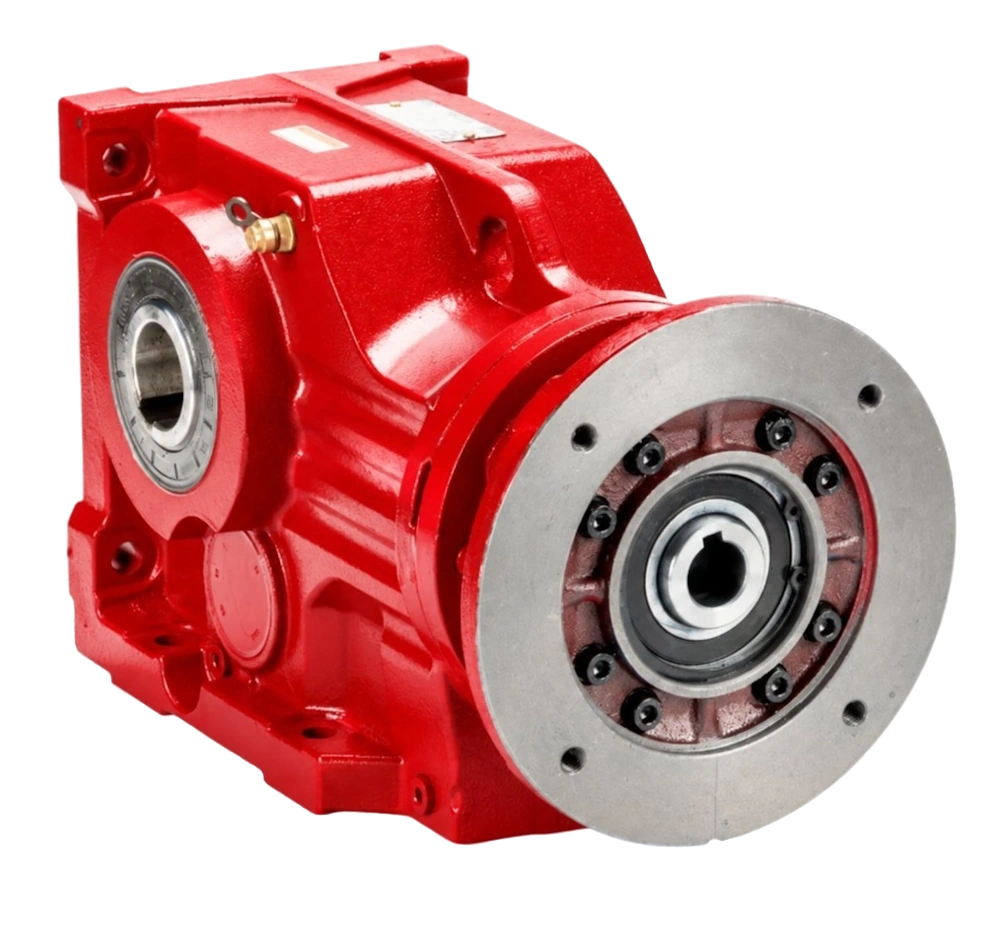

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ KА-47 (K, KF, KAF)

Ключевое различие между модификациями K, KF и KAF заключается в расположении выходного вала относительно входного (электродвигателя):

  • K — стандартное исполнение с параллельным или соосным расположением валов (в зависимости от конкретной серии производителя, но для K47 чаще всего подразумевается компактное угловое решение).
  • KF — исполнение с горизонтальным выходным валом, расположенным перпендикулярно входному. Это наиболее распространенный вариант для стандартных конвейерных линий и подъемных механизмов.
  • KAF — исполнение с вертикальным выходным валом, направленным вверх. Идеально подходит для привода мешалок, смесителей и других вертикально нагруженных узлов.

Внутри корпуса размещены шестерни из высокопрочной легированной стали с закалкой зубьев, что обеспечивает высокую несущую способность и длительный срок службы. Корпус обычно изготавливается из чугуна, что гарантирует жесткость конструкции и эффективное рассеивание тепла.

Технические характеристики

Серия K47 позиционируется как оборудование среднего класса мощности, подходящее для широкого спектра задач. Основные параметры варьируются в следующих диапазонах:

  • Мощность: от 0,75 кВт до 11 кВт (в зависимости от выбранного электродвигателя).
  • Крутящий момент на выходном валу: до 1000–1200 Нм (с учетом коэффициента сервиса).
  • Передаточное число: от 5,36 до 119,2 (в одноступенчатом или многоступенчатом исполнении).
  • КПД: составляет около 94–97% на одной ступени, что свидетельствует о высокой энергоэффективности.
  • Материалы: Стальные шестерни, чугунный корпус, уплотнения из NBR или FKM (в зависимости от среды).

Сфера применения

Благодаря универсальности и надежности, цилинддро-конические редукторы K47 находят применение в различных отраслях:

  1. Пищевая промышленность: Привод транспортеров, элеваторов, дозаторов. Возможность использования с пищевыми смазками и материалами, устойчивыми к мойке.
  2. Логистика и складирование: Работа с цепными и роликовыми конвейерами, поворотными столами, сортировочными линиями.
  3. Химическая и фармацевтическая промышленность: Привод мешалок, насосов и компрессоров в условиях, требующих герметичности и защиты от агрессивных сред.
  4. Машиностроение: Привод станков, упаковочного оборудования, экструдеров и прессов.

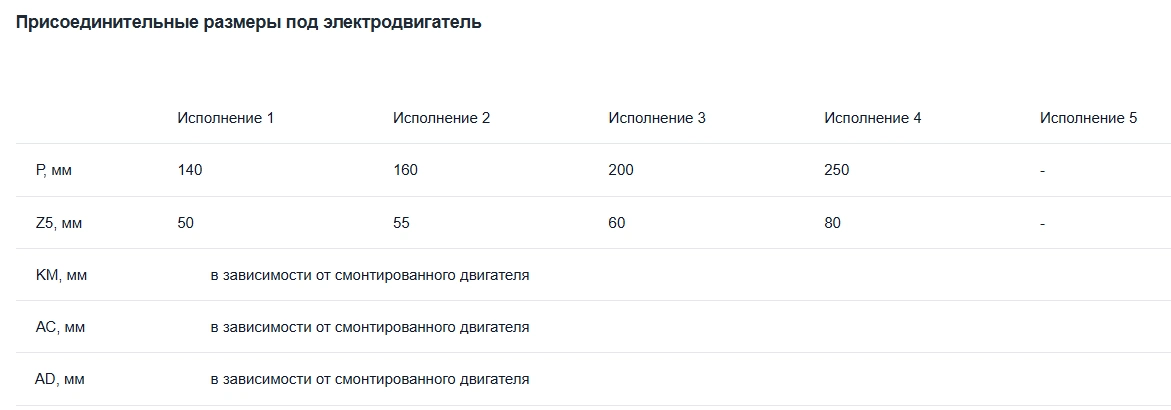

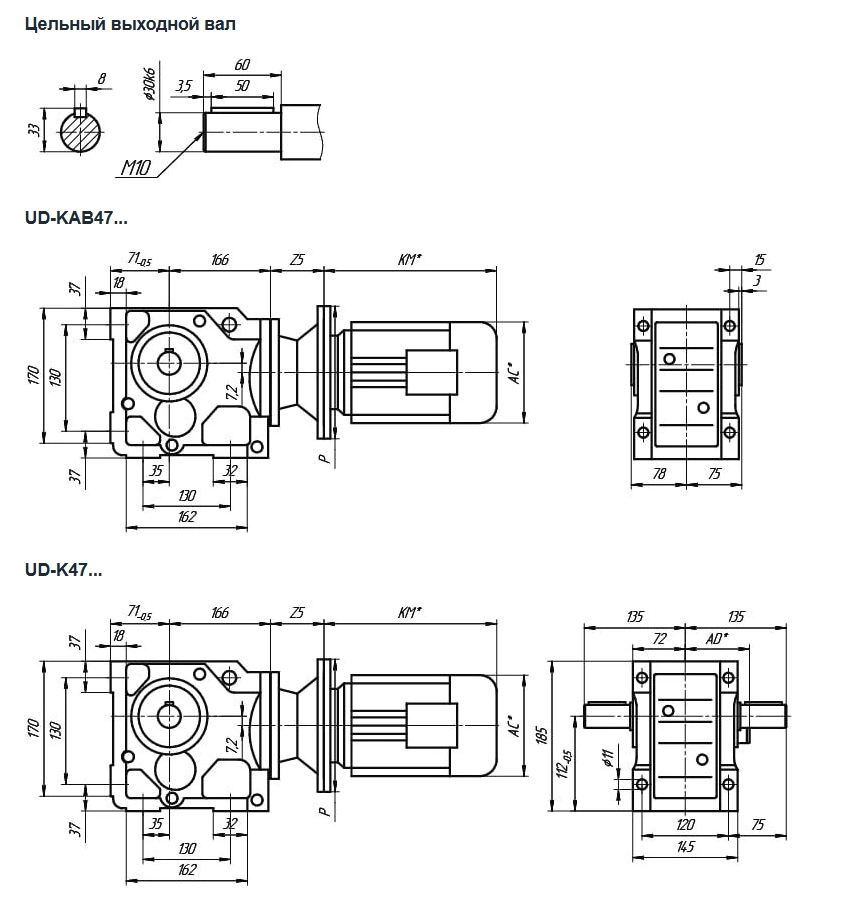

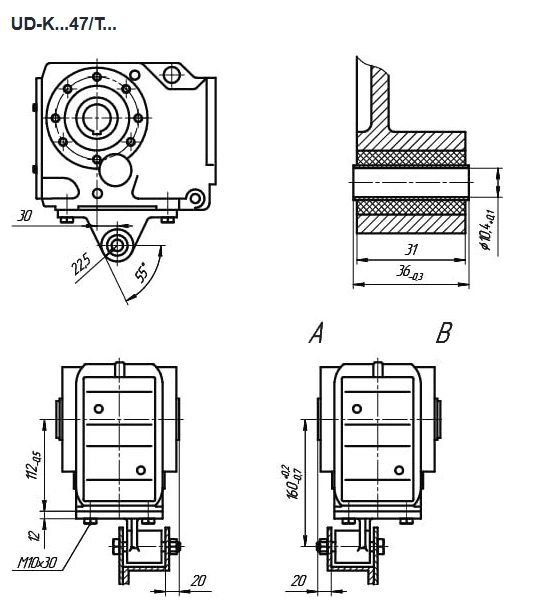

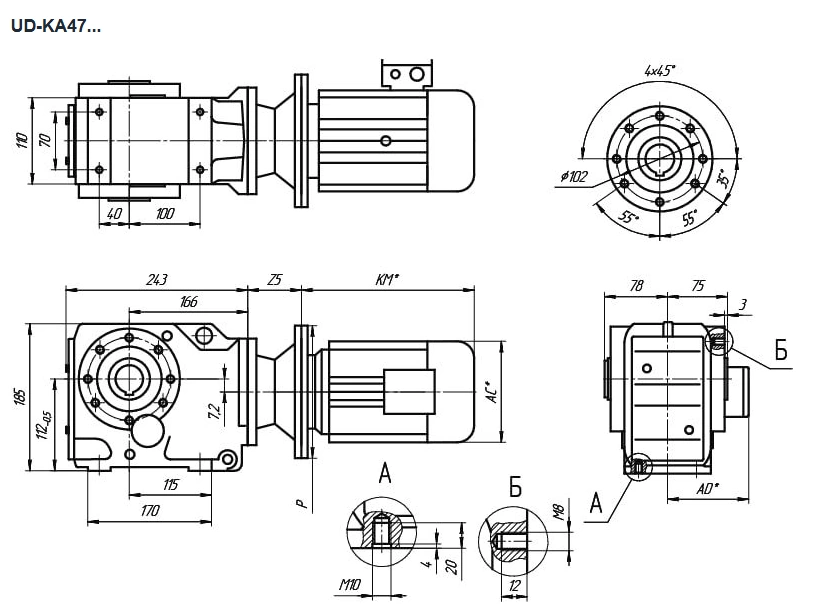

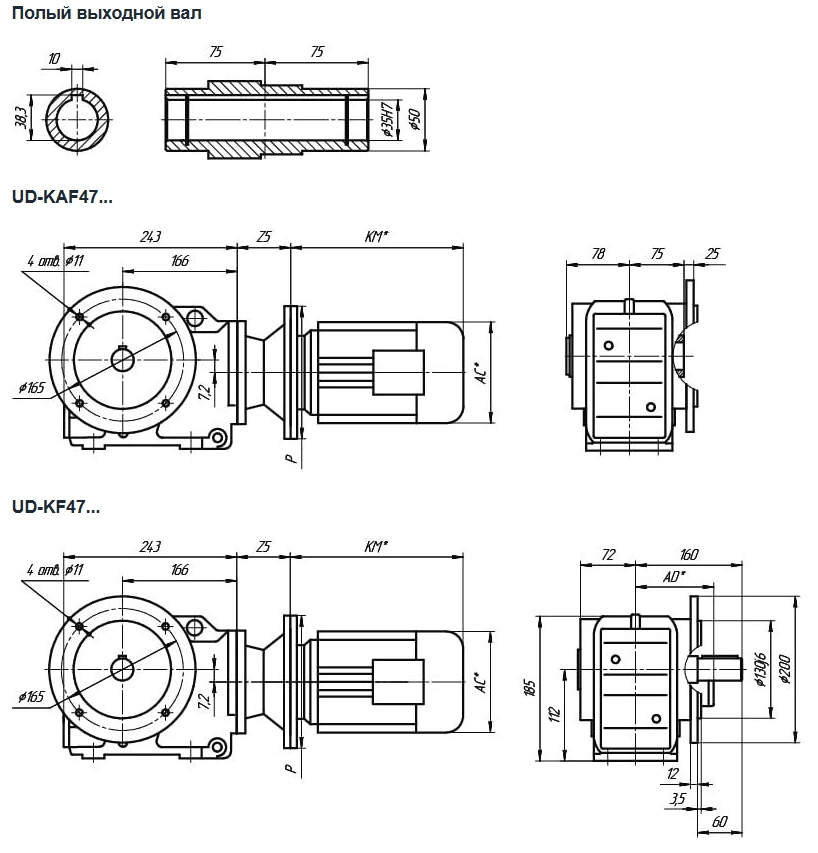

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ KА-47 (K, KF, KAF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ KА-47 (K, KF, KAF)
Мощность, кВтЧастота вращения выходного вала, об/минПередаточное числоКрутящий момент, НмДопустимая радиальная нагрузка, НСервис- факторЧастота вращения эл.двигателя
0,126,8131,87 79302,4900
7,4121,4815579902,6
8,6104,3713380703
10,6131,8711081403,71400
11,5121,4810181704
0,186,8131,8726073801,55900
7,4121,4824075301,65
8,6104,3720577401,95
9,990,8618078802,2
10,685,1216879302,4
0,1813,4104,3713680602,91400
15,490,8611881203,4
16,585,1211181403,6
0,256,8131,8736064701,1900
7,4121,4833067801,2
8,6104,3728572101,4
9,990,8624574801,6
10,685,1223075901,75
10,6131,8724075101,651400
11,5121,4822576401,8
13,4104,3719278202,1
15,490,8616779302,4
16,585,1215679802,6
0,378,6104,3741054901900
9,990,8635564801,1
10,685,1233567301,2
1275,229571001,35
10,6131,8734066901,21400
11,5121,4831069601,3
13,4104,3726573301,5
15,490,8623575801,7
16,585,1222076701,85
18,675,219378102,1
2069,8417978802,2
2263,316279602,5
0,5513,4104,3740558801
15,490,8635065501,15
16,585,1233067901,2
18,675,229071501,4
2069,8427073101,5
2263,324575001,65
2556,8322076601,8
2948,9518978302,1
3046,0317878802,2
0,7518,675,239060601
2069,8436564101,1
2263,333067901,2
2556,8329571101,35
2948,9525574301,55
3046,0324075401,65
3839,6120577401,95
4035,3918477602,2
4531,316275502,5
1,12556,8342533100,95
2948,9536563601,1
3046,0334566101,15
3839,6129570901,35
4035,3926570901,5
4531,323569601,7
4829,3222068901,8
1,15425,9119467302,1
6421,8116465102,4
7219,5814763602,7
1,53839,6140058901
4035,3936063601,1
4531,332063101,25
4829,3230062701,35
5425,9126561901,5
6421,8122060501,8
7219,5819959502
8316,8617158002,2
8815,8616157302,4
10313,6513955602,6
11512,1912454302,8
12511,7712053402,3
2,25425,9138552601,05
6421,8132552601,25
7219,5829052401,35
8316,8625051901,5
8815,8623551601,6
10313,6520550701,75
11512,1918249901,95
12511,7717548901,6
13310,5615748101,8
1549,113646902,1
37219,5840044301
8316,8634544901,1
8815,8632545001,15
10313,6528045101,3
11512,1925044901,4
12511,7724043701,15
13310,5621543501,3
1549,118642901,5
1548,5617542701,55
1907,3615141901,65
2136,5813541201,8
2415,8111940301,95

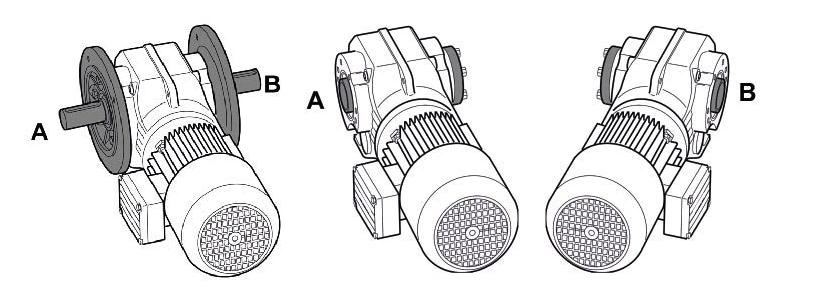

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ KА-47 (K, KF, KAF)

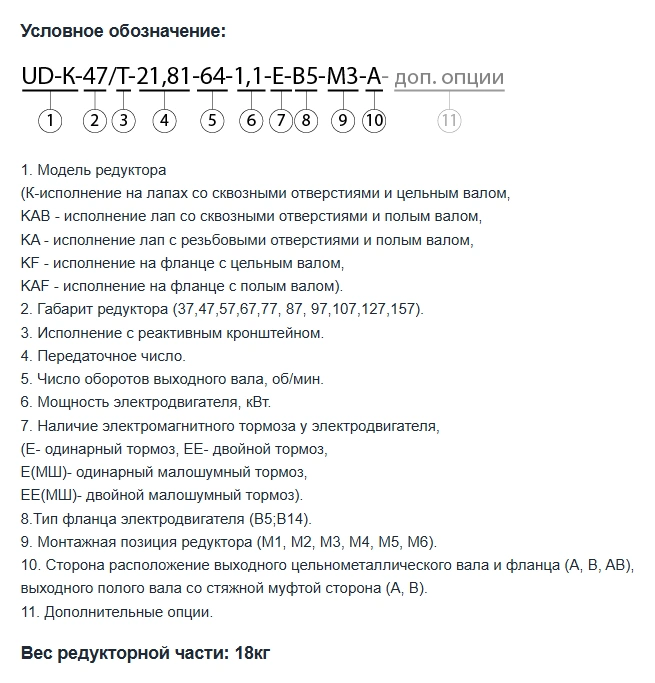

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ KА-47 (K, KF, KAF)
