Цилиндро-конические мотор-редукторы KА-57 (K, KF, KAF)

58reduktor

Цилиндро-конические мотор-редукторы серии KA 57 (включая модификации KF и KAF) представляют собой компактные и надежные приводные устройства, сочетающие в себе цилиндрическую и коническую ступени редуктора. Эта конструкция позволяет эффективно изменять направление вращения вала на 90 градусов, что делает данные агрегаты незаменимыми в условиях ограниченного пространства. Буква «K» обозначает базовую серию, «F» указывает на фланцевое исполнение выходного узла, а «AF» — на наличие дополнительного входного фланца для монтажа двигателя.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ KА-57 (K, KF, KAF)

Главное преимущество серии KA 57 — это использование планетарной или параллельно-осевой первой ступени в сочетании с конической второй ступенью. Такая схема обеспечивает высокую несущую способность и низкий уровень шума по сравнению с чисто коническими редукторами.

Мощность и крутящий момент: Диапазон выходных мощностей обычно варьируется от 0,12 до 5,5 кВт (в зависимости от типа установленного двигателя), а максимальный выходной крутящий момент может достигать нескольких сотен Нм.
Передаточное число: Благодаря комбинированной конструкции передаточное число часто составляет от 5,63 до 119,2 (или выше при дополнительных ступенях), что позволяет точно подбирать скорость под конкретную задачу.
КПД: Коэффициент полезного действия находится на высоком уровне благодаря качественному зацеплению шестерен и эффективной системе смазки.
Монтажные положения: Возможность установки в различных пространственных положениях без потери работоспособности, что упрощает интеграцию в сложные механизмы.

Области применения

Благодаря своей универсальности, мотор-редукторы KA 57 находят широкое применение в различных отраслях промышленности:

Логистика и складская техника: Конвейерные линии, поворотные столы, сортировочные системы, где требуется плавный поворот траектории движения груза.
Пищевая промышленность: Упаковочное и фасовочное оборудование. Здесь важна гигиеничность и возможность использования пищевых смазок, которые часто предусматриваются в конструкции данных редукторов.
Легкая промышленность: Текстильные машины, швейное оборудование, где требуется точное управление скоростью вращения рабочих органов.
Сельское хозяйство: Системы подачи кормов, вентиляционные установки, где важна надежность работы в условиях повышенной запыленности и вибраций.
Общее машиностроение: Приводы затворов, клапанов, поворотных платформ и других механизмов, требующих изменения направления крутящего момента.

Преимущества использования

Выбор в пользу цилиндро-конических мотор-редукторов KA 57 обусловлен рядом технических преимуществ. Компактные габариты позволяют устанавливать их там, где классические цилиндрические редукторы просто не помещаются. Высокий КПД снижает энергопотребление, а долговечность подшипников и шестерен гарантирует длительный срок службы даже при интенсивных нагрузках. Наличие нескольких вариантов исполнения (KF, KAF) дает инженерам гибкость при проектировании узлов, позволяя оптимизировать компоновку привода под конкретные ограничения станка или линии.

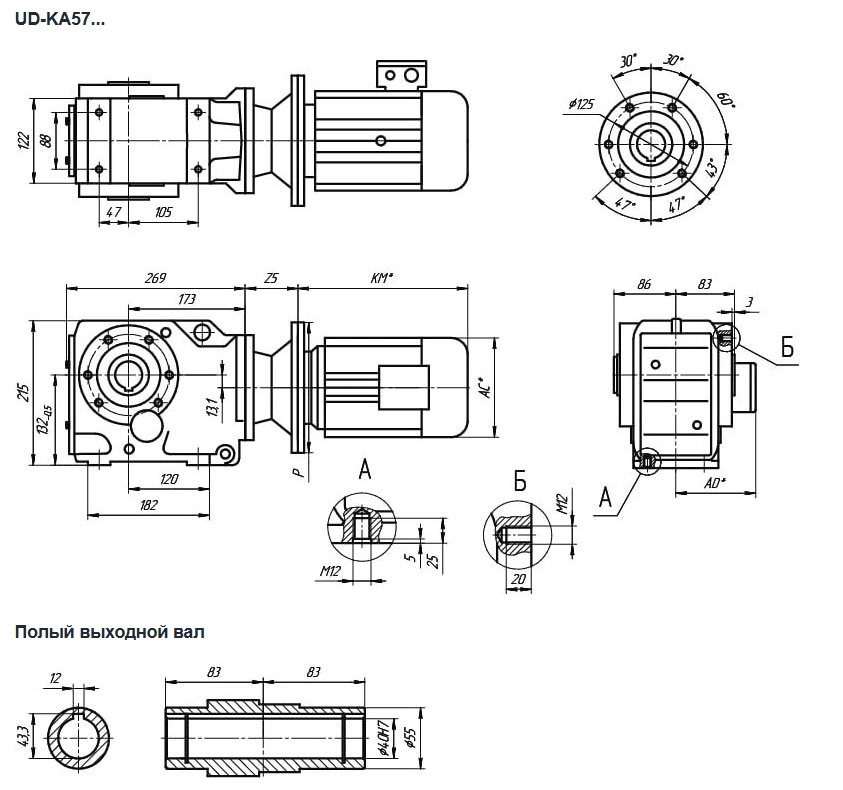

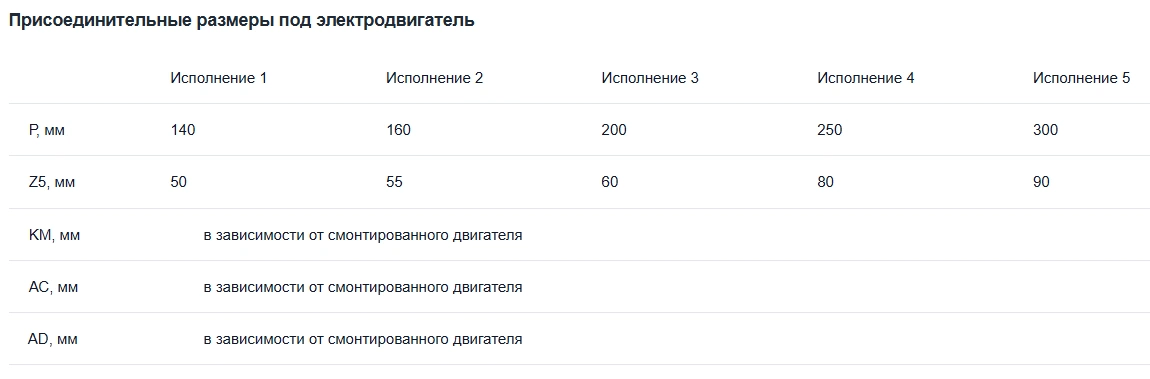

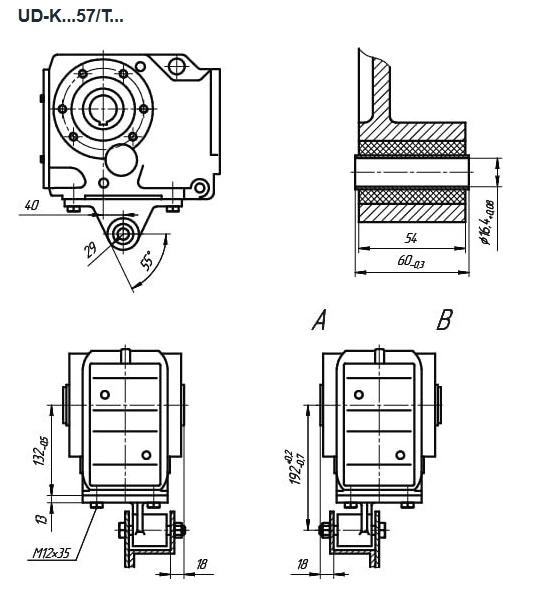

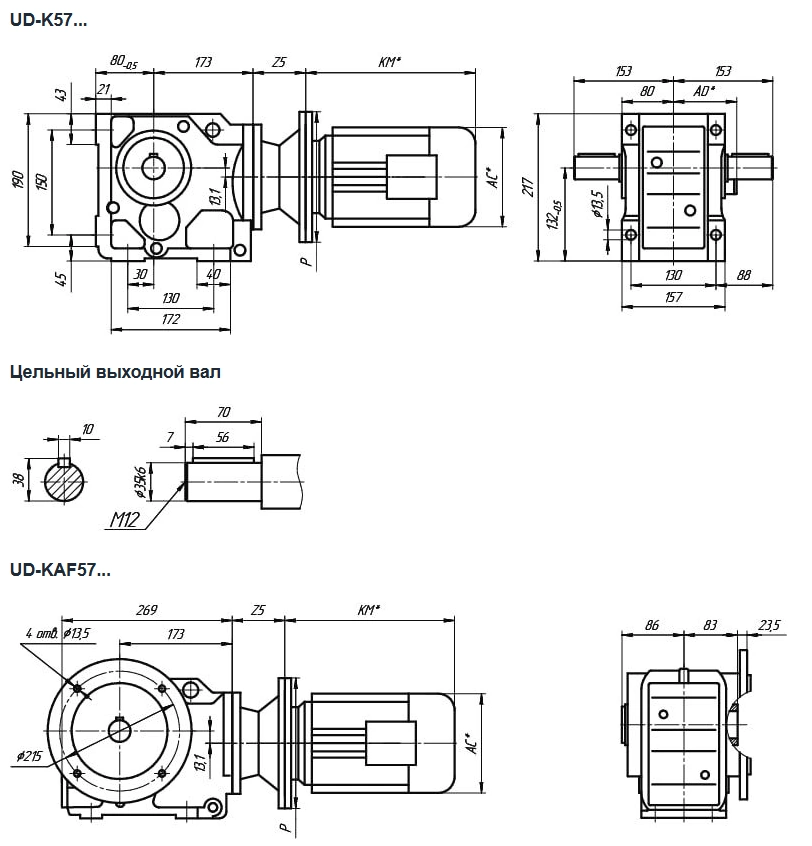

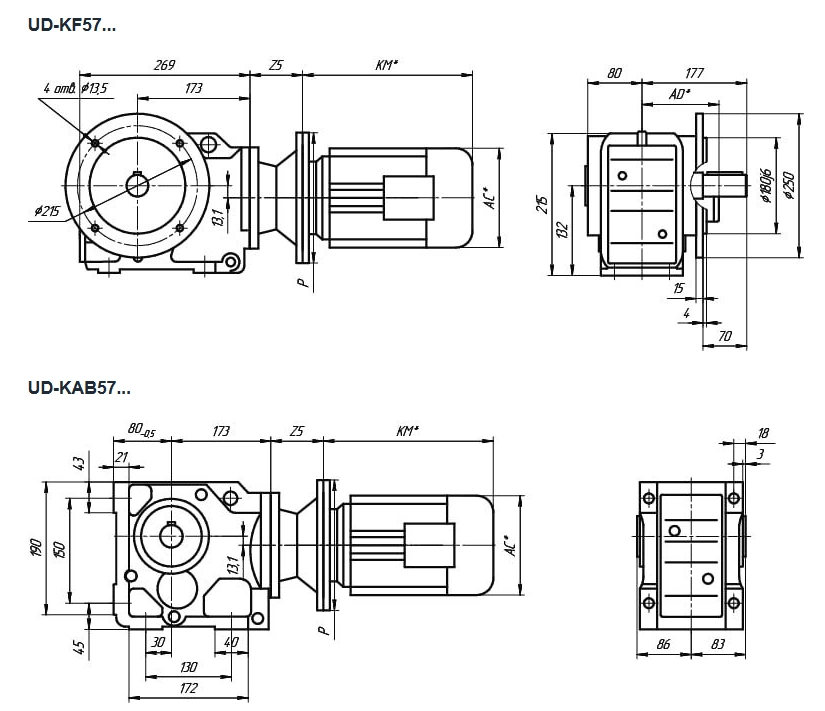

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ KА-57 (K, KF, KAF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ KА-57 (K, KF, KAF)

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
0,12	6,2	145,14	185	9680	3,2	900
	7,3	123,85	158	9760	3,8
	8,3	108,29	138	9820	4,3
	8,8	102,88	131	9840	4,6
	10	90,26	115	9880	5,2
	11,8	76,56	98	9930	6,2
	9,7	145,14	121	9870	5	1400
	11,3	123,85	103	9920	5,8
	13	108,29	90	9950	6,7
	13,6	102,88	85	9960	7
	15,5	90,26	75	9990	8
0,18	6,2	145,14	285	9340	2,1	900
	7,3	123,85	245	9480	2,5
	8,3	108,29	215	9590	2,8
	8,8	102,88	205	9620	3
	10	90,26	178	9700	3,4
	9,7	145,14	189	9670	3,2	1400
	11,3	123,85	161	9750	3,7
	13	108,29	141	9810	4,3
	13	108,29	141	9810	4,3		13,6	102,88	134	9830	4,5
	15,5	90,26	118	9880	5,1
	18,3	76,56	100	9920	6
	0,25	6,2	145,14	395	8910		1,5	900
7,3		123,85	335	9150	1,8
8,3		108,29	295	9310	2
8,8		102,88	280	9360	2,2
10		90,26	245	9480	2,5
11,8		76,56	210	9610	2,9
9,7		145,14	265	9410	2,2	1400
11,3		123,85	225	9540	2,6
13		108,29	199	9640	3
13,6		102,88	189	9670	3,2
15,5		90,26	166	9740	3,6
18,3		76,56	141	9810	4,3
0,37	7,3	123,85	485	8490	1,25	900
	8,3	108,29	425	8770	1,4
	8,8	102,88	405	8870	1,5
	10	90,26	355	9070	1,7
	11,8	76,56	300	9280	2
	13	69,12	270	9390	2,2
	9,7	145,14	370	9000	1,6	1400
	11,3	123,85	315	9220	1,9
	13	108,29	275	9370	2,2
	13,6	102,88	265	9420	2,3
	15,5	90,26	230	9530	2,6
	18,3	76,56	196	9650	3,1
	20	69,12	177	9700	3,4
0,55	8,3	108,29	630	7360	0,95	900
	8,8	102,88	600	7630	1
	10	90,26	525	8220	1,15
	11,8	76,56	445	8670	1,35
	13	69,12	405	8870	1,5
	14,8	60,81	355	9070	1,7
	15,7	57,42	335	9150	1,8
	11,3	123,85	480	8520	1,25	1400
	13	108,29	420	8800	1,45
0,55	13,6	102,88	395	8890	1,5
	15,5	90,26	350	9100	1,7
	18,3	76,56	295	9300	2
	20	69,12	265	9410	2,2
	23	60,81	235	9520	2,6
	25	57,42	220	9560	2,7
0,75	11,3	123,85	645	7130	0,35
	13	108,29	560	7940	1,05
	13,6	102,88	535	8160	1,1
	15,5	90,26	470	8570	1,3
	18,3	76,56	395	8890	1,5
	20	69,12	360	9060	1,65
	23	60,81	315	9230	1,9
	25	57,42	300	9290	2
	29	48,89	255	9450	2,4
	32	44,43	230	9530	2,6
1,1	15,5	90,26	675	2410	0,9
	18,3	76,56	575	7840	1,05
	20	69,12	520	8280	1,15
	23	60,81	455	8630	1,3
	25	57,42	430	8750	1,4
	29	48,89	365	9020	1,65
	32	44,43	335	9160	1,8
	36	38,49	290	9330	2,1
	39	35,7	270	9400	2,2
	46	30,28	225	9540	2,6
	51	27,34	205	9510	2,9
	58	24,05	18	9220	3,3
	62	22,71	170	9090	3,5
	72	19,34	145	8720	4
	80	17,57	132	8510	4,2
	92	15,22	114	8180	4,7
	106	13,25	99	7880	5,1
	117	11,92	90	7570	4,6
	124	11,26	85	7450	4,9
	146	9,59	72	7120	5,6
	161	8,71	65	6930	6
	185	7,55	57	6650	6,4
1,5	213	6,57	49	6380	7
	23	60,81	620	7480	0,95
	25	57,42	685	7770	1,05
	29	48,89	495	8430	1,2
	32	44,43	450	8650	1,35
	36	38,49	390	8920	1,55
	39	35,7	365	9040	1,65
	46	30,28	310	9190	1,95
	51	27,34	280	9010	2,2
	58	24,05	245	8780	2,5
	62	22,71	230	8670	2,6
	72	19,34	196	8360	2,9
2,2	32	44,43	660	5100	0,9
	36	38,49	575	7850	1,05
	39	35,7	530	8080	1,15
	46	30,28	450	8250	1,35
	51	27,34	405	8160	1,45
	58	24,05	360	8030	1,65
	62	22,71	340	7970	1,75
	72	19,34	290	7760	2
	80	17,57	260	7630	2,1
	92	15,22	225	7430	2,4
	106	13,25	197	7220	2,6
	117	11,92	178	6890	2,3
	124	11,26	168	6810	2,5
3	46	30,28	620	7180	0,95
	51	27,34	560	7190	1,05
	58	24,05	490	7180	1,2
	62	22,71	465	7160	1,3
	72	19,34	395	7080	1,45
	80	17,57	360	7020	1,55
	92	15,22	310	6890	1,7
	106	13,25	270	6750	1,9
	117	11,92	245	6420	1,7
	124	11,26	230	6370	1,8
	146	9,59	196	6200	2,1
	161	8,71	178	6090	2,2
	185	7,55	154	5920	2,4
	213	6,57	134	5750	2,6
4	58	24,05	645	6120	0,95
	62	22,71	610	6160	1
	72	19,34	520	6220	1,1
	80	17,57	475	6230	1,15
	92	15,22	410	6210	1,3
	106	13,25	355	6150	1,45
	117	11,92	320	5810	1,3
	124	11,26	305	5790	1,35
	146	9,59	260	5700	1,55
	161	8,71	235	5640	1,65
	185	7,55	205	5530	1,8
	213	6,57	177	5400	1,95
5,5	80	17,57	645	5080	0,85
	92	15,22	560	5210	0,95
	106	13,25	485	5280	1,05
	117	11,92	440	4920	0,95
	124	11,26	415	4950	1
	146	9,59	350	4990	1,15
	161	8,71	320	4990	1,2
	185	7,55	275	4960	1,3
	213	6,57	240	4910	1,45

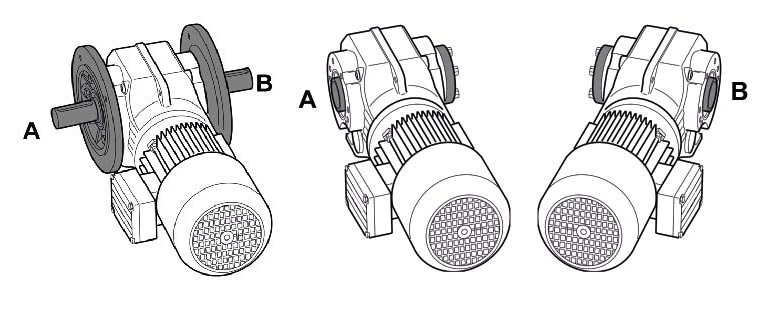

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ KА-57 (K, KF, KAF)

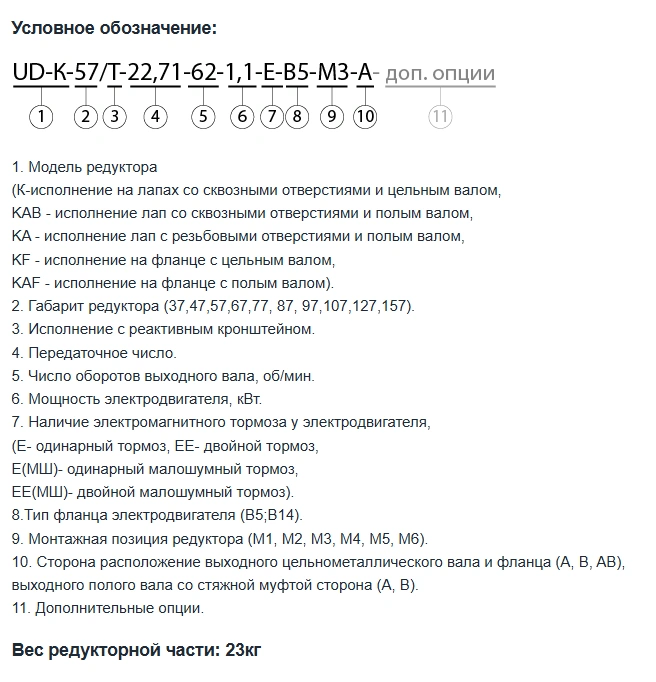

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ KА-57 (K, KF, KAF)
