Цилиндро-конические мотор-редукторы KА-37 (K, KF, KAF)

Последние изменения : 58reduktor

Коническо-цилиндрические мотор-редукторы серий K, KA, KF и KAF представляют собой высоконадежные приводные устройства, сочетающие в себе коническую и цилиндрическую ступени редукции. Такое конструктивное решение позволяет достичь высоких передаточных чисел при компактных габаритах и обеспечивает возможность изменения направления вращения выходного вала на 90 градусов. Эти агрегаты широко востребованы в промышленном оборудовании благодаря своей универсальности, долговечности и способности работать в тяжелых условиях эксплуатации.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ KА-37 (K, KF, KAF)

В основе работы мотор-редукторов лежит двухступенчатая система передач. Первая ступень — коническая (цилиндрически-коническая) — обеспечивает поворот момента на 90 градусов, а вторая — цилиндрическая — добивается необходимого коэффициента редукции. Модификации обозначаются следующим образом:

  • K — базовый корпус.
  • KA — с валом-трубой или расширенным выходным валом.
  • KF — с фланцевым креплением на корпусе.
  • KAF — с фланцевым креплением и валом-трубой.

Конструкция отличается высокой жесткостью корпуса, что минимизирует вибрации и шум при работе. Использование качественных смазочных материалов и герметичных уплотнений позволяет агрегатам работать без технического обслуживания в течение длительного срока. Валы выполнены из легированной стали с закалкой зубьев, что повышает износостойкость шестерен.

Сфера применения

Благодаря своим характеристикам, мотор-редукторы K-серии находят применение в различных отраслях промышленности:

  • Пищевая и фармацевтическая промышленность: благодаря возможности использования нержавеющих сталей и санитарных смазок.
  • Горнодобывающая и металлургическая отрасли: для приводов конвейеров, дробилок и смесителей, где требуются высокие крутящие моменты.
  • Химическая промышленность: в насосных установках и мешалках, работающих с агрессивными средами (при соответствующем исполнении).
  • Логистика и складское оборудование: для подъемников, поворотных столов и транспортерных систем.
  • Общее машиностроение: где требуется надежный привод с изменением оси вращения.

Характеристики и технические параметры

Точные характеристики зависят от конкретной модели и установленного электродвигателя, однако общие параметры для серии K-37 и аналогичных размеров выглядят следующим образом:

  • Мощность двигателя: обычно от 0,12 кВт до 7,5 кВт (в зависимости от серии и модификации).
  • Передаточное отношение: варьируется в широком диапазоне, например, от i=5,74 до i=619,4 (для многоступенчатых вариантов), что позволяет точно подбирать скорость под конкретную задачу.
  • Номинальный крутящий момент: от 20 Нм до нескольких тысяч Нм (для крупных модификаций серии K).
  • Типоразмер корпуса: серия K-37 относится к малым и средним габаритам, что делает её удобной для интеграции в компактные узлы.
  • КПД: составляет около 90–94% на одной ступени, что обеспечивает высокую энергоэффективность.
  • Уровень шума: низкий благодаря точной обработке зубчатых венцов и качественной сборке.
  • Степень защиты: обычно IP54 или IP65, что защищает внутренние компоненты от пыли и брызг воды.
  • Температура окружающей среды: от -20°C до +40°C (стандартное исполнение), возможно выполнение для более экстремальных условий.

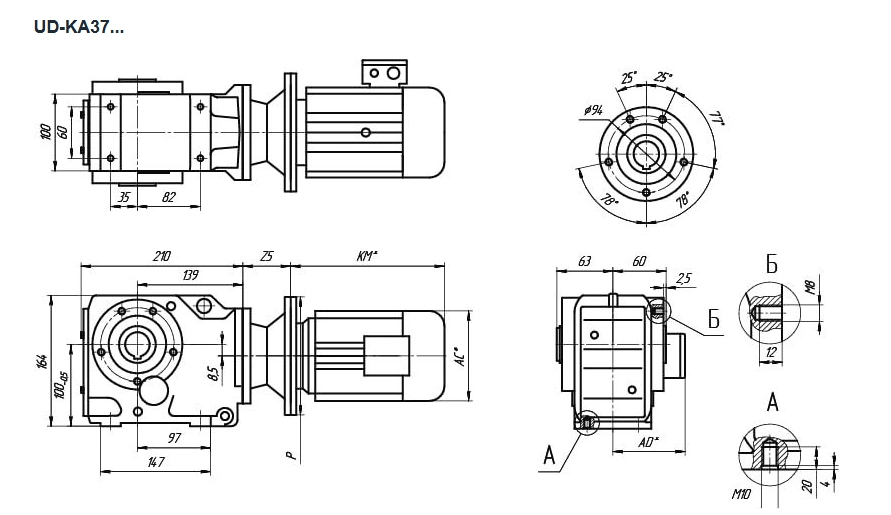

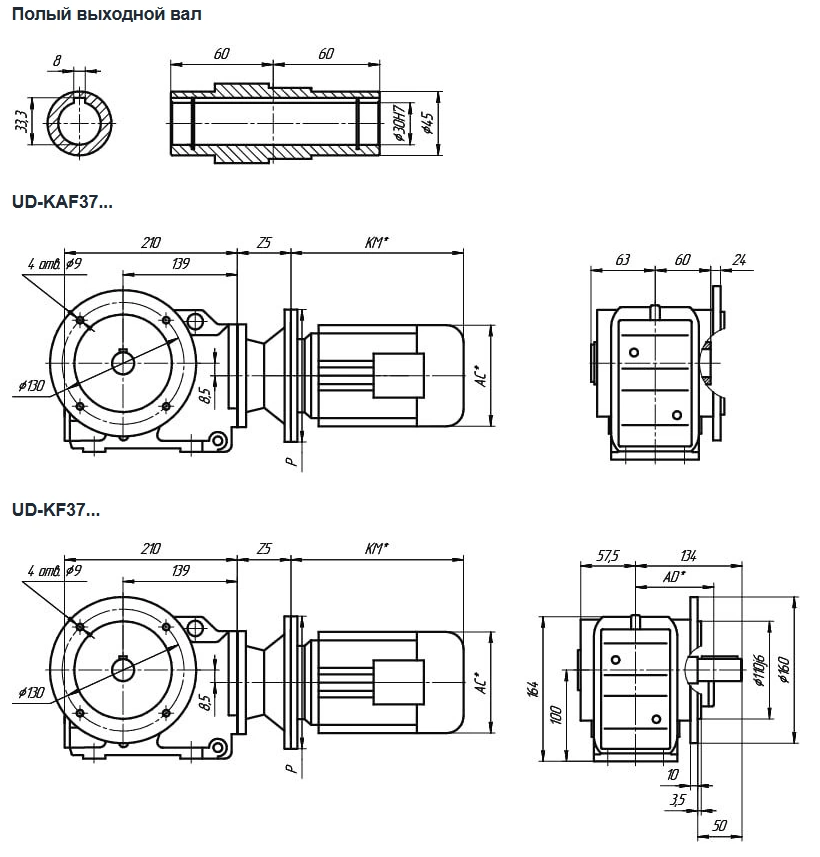

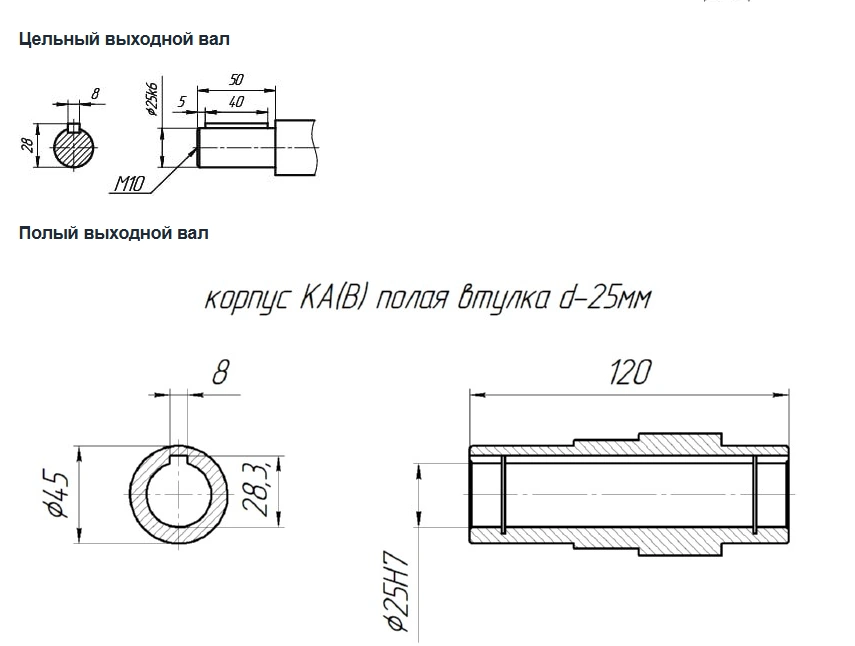

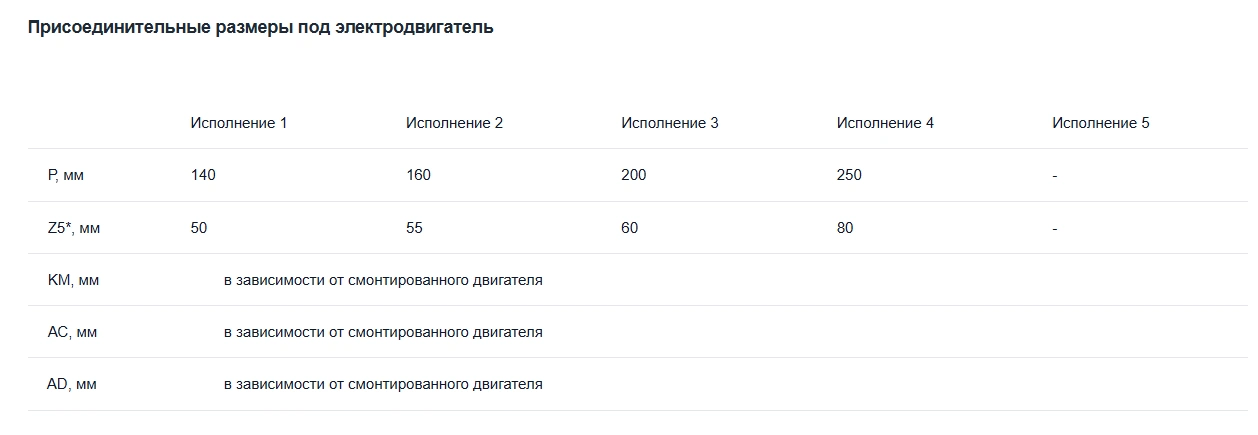

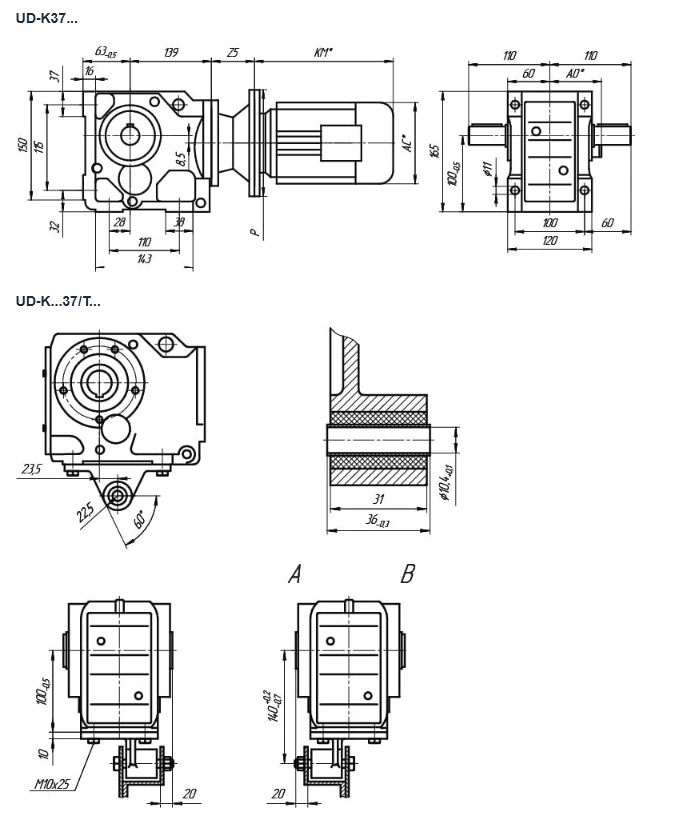

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ KА-37 (K, KF, KAF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ KА-37 (K, KF, KAF)
 Мощность ,кВт Частота вращения выходного вала, об/мин  Передаточное число Крутящий момент, Н⋅мДопустимая радиальная нагрузка, Н Сервис фактор Частота вращения эл. двигателя
        0,12 8,5 106,38 136 6230 1,5       900
 9,2 97,81 125 6300 1,6
 10,8 83,69 107 6410 1,9
 12,4 72,54 92 6480 2,2
 13,2 106,38 88 6500 2,3                       1400
 14,3 97,81 81 6530 2,5
 16,7 83,69 70 6570 2,9
 19,3 72,54 60 6600 3,3
 21 67,80 56 6610 3,5
 24 58,60 49 6430 4,1
 28 49,79 41 6130 4,8
 32 44,46 37 5930 5,4
 37 37,97 32 5660 6,3
 39 35,57 30 5550 6,8
 47 29,96 25 5270 8,0
 49 28,83 24 5210 8,4
 56 24,99 21 4980 9,6
 60 23,36 19 4880 10
 69 20,19 17 4660 11
 81 17,15 14 4430 13
 91 15,31 13 4280 14
 106 13,08 11 4070 15
 115 12,14 10 3970 16
        0,18 8,5 106,382105520 0,95       900
 9,2 97,81193 5710 1,05
 10,8 83,691655990 1,20
 12,4 72,541436170 1,40
 13,2 106,381396210 1,15      1400
 14,3 97,811276280 1,55
 16,7 83,691096400 1,85
 19,3 72,54956470 2,1
 21 67,80886500 2,3
 24 58,60766280 2,6
 28 49,79 656010 3,1
 31 44,46585830 3,5
 37 37495580 4,1
 39 35,57465480 4,3
 47 29,96395220 5,1
 49 28,83385160 5,3
 56 24,99334950 6,2
 60 23,36304850 6,4
 69 20,19264650 7,0
 82 17,15224430 8,1
 91 15,3120 4280 8,8
 107 13,8017 4080 9,7
 115 12,1416 3980 10
 133 10,4914 3810 12
 157 157123620 14
 176 176103490 15
        0,25 10,883,692255300 0,90         900
 12,4 72,54 197 5680 1,0
 13,3 67,80 184 6050 1,1
 15,4 58,60 159 6230 1,25
 18 49,79 135 5690 1,5
 13,2 106,38 195 5860 1,0        1400
 14,3 97,81 180 6090 1,1
 16,7 83,69 154 6250 1,3
 19,3 72,54 133 6230 1,5
 21 67,80 125 6030 1,6
 24 58,60 108 5810 1,85
 28 49,79 91 5650 2,2
 31 44,46 82 5430 2,5
 37 37,97 70 5340 2,9
 39 35,57 65 5100 3,1
 47 29,96 55 5050 3,6
 49 28,83 53 4860 3,8
 56 24,99 46 4770 4,4
 60 23,36 43 4580 4,6
 69 20,19 37 4370 5,0
 82 17,15 32 4230 5,7
 91 15,31 28 4030 6,2
 107 13,08 24 3940 6,9
 115 12,14 22 3780 7,2
 133 10,49 19 3590 8,3
 157 8,91 16 3470 9,8
 176 7,96 15 3310 11
 206 6,80 13 3310 12
 220 6,37 12 3240 12
     0,37 14,3 97,81 250 2520 0,8
 16,7 83,69 215 5470 0,95
 19,3 72,54 186 5690 1,10
 21 67,80 174 5630 1,15
 24 58,60 150 5510 1,35
 28 49,79 128 5350 1,55
 31 44,46 114 5230 1,75
 37 37,97 97 5060 2,1
 39 35,57 91 4990 2,2
 47 29,96 77 4800 2,6
 49 28,83 74 4750 2,7
 56 24,99 64 4590 3,1
 60 23,36 60 4510 3,3
 69 20,19 52 4350 3,6
 82 17,15 44 4160 4,1
 91 15,31 39 4040 4,5
 107 13,08 34 3860 4,9
 115 12,14 31 3780 5,1
 133 10,49 27 3630 5,9
 157 8,9123 3460 7,0
 176 7,96 20 3350 7,6
 206 6,80 17 3190 8,6
 220 6,37 16 3130 8,9
 261 5,36 14 2970 10
         0,55 24 58,60 225 4850 0,9
 28 49,79 192 4790 1,05
 31 44,46 172 4740 1,15
 37 37,97 147 4640 1,35
 39 35,57 137 4600 1,45
 47 29,96 116 4470 1,75
 49 28,83 111 4440 1,8
 56 24,99 97 4320 2,1
 60 23,36 90 4260 2,2
 69 20,19 78 4130 2,4
 82 17,15 66 3980 2,7
 91 15,31 59 3880 3,0
 107 13,08 51 3730 3,3
 115 12,14 47 3660 3,4
 133 10,49 41 3520 4,0
 157 8,91 34 3370 4,7
 176 7,96 31 3270 5,1
 206 6,80 26 3130 5,7
 220 6,37 25 3070 5,9
 261 5,36 21 2920 6,8
           0,75 31 44,46 230 4170 0,85
 37 37,97 197 4150 1,0
 39 35,57 185 4140 1,1
 47 29,96 156 4080 1,3
 49 28,83 150 4060 1,35
 56 24,99 130 3990 1,55
 60 23,36 121 3950 1,6
 69 20,19 105 3860 1,75
 82 17,15 89 3750 2,0
 91 15,31 80 3670 2,2
 107 13,08 68 3550 2,4
 115 12,14 63 3500 2,5
 133 10,49 54 3380 2,9
 157 7,96 46 3250 3,5
 176 6,80 41 3160 3,8
 206 6,37 35 3030 4,2
 220 5,36 33 2980 4,4
 261 5,36 28 2840 5,0
                           1,1 47 29,96 225 3420 0,9
 56 24,99 188 3440 1,05
 60 23,36 175 3440 1,1
 69 20,19 152 3420 1,2
 82 17,15 129 3370 1,4
 91 15,31 115 3330 1,5
 107 13,08 98 3260 1,7
 115 12,14 91 3220 1,75
 133 10,49 79 3140 2,0
 157 8,91 67 3040 2,4
 176 7,96 60 2970 2,6
 206 6,80 51 2870 2,9
 220 6,37 48 2830 3,0
 261 5,36 40 2720 3,5
          1,5 60 23,36 235 2860 0,8
 69 20,19 205 2920 0,9
 82 17,15 174 2940 1,05
 91 15,31 156 2950 1,1
 107 13,08 133 2930 1,25
 115 12,14 123 2920 1,3
 133 10,49 107 2880 1,5
 157 8,91 91 2820 1,75
 176 7,96 81 2770 1,9
 206 6,80 69 2700 2,2
 220 6,37 65 2670 2,2
 261 5,36 55 2580 2,6
           2,2 107 13,08 195 2370 0,85
 133 10,49 156 2430 1,0
 157 8,91 133 2440 1,2
 176 7,96 119 2430 1,3
 206 6,80 101 2410 1,5
 220 6,37 95 2400 1,55
 261 5,36 80 2350 1,75
          3,0157 8,91 182 2000 0,9
 176 7,96 163 2040 0,95
 206 6,80 139 2080 1,1
 220 6,37 130 2080 1,1
 261 5,36 110 2090 1,3

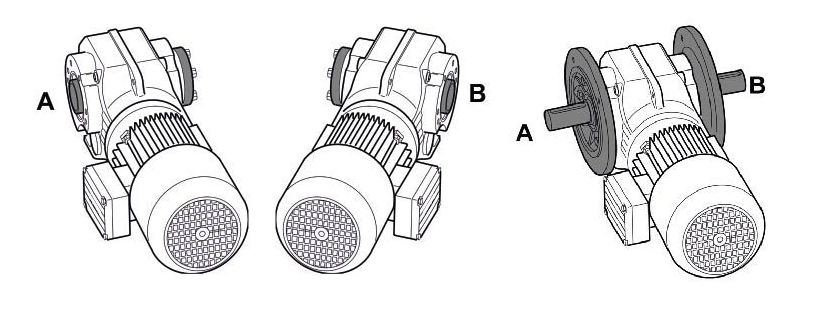

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ KА-37 (K, KF, KAF)

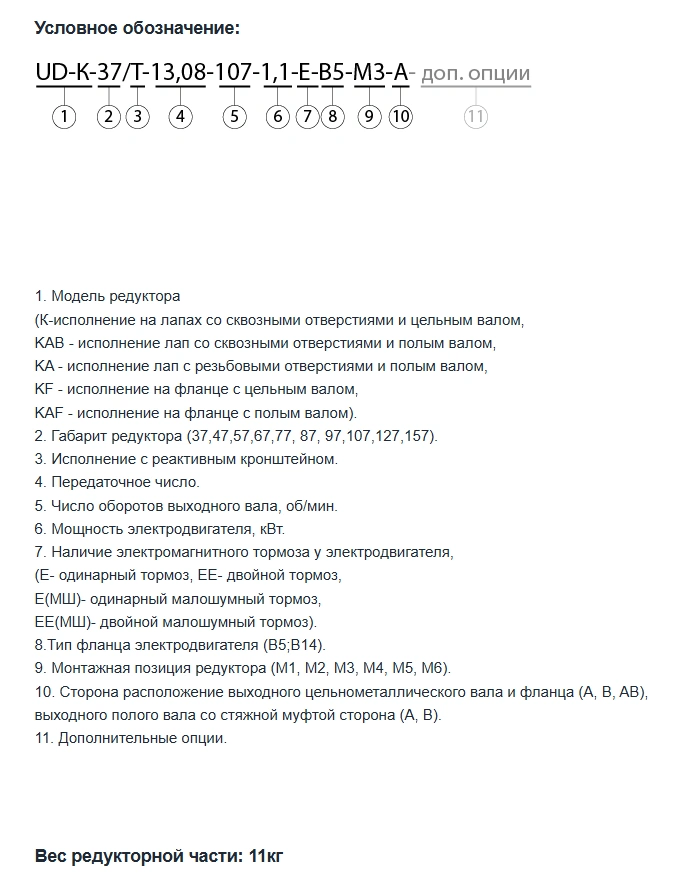

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ KА-37 (K, KF, KAF)
