Цилиндрический мотор-редуктор HR57

58reduktor

Серия HR-57 представляет собой класс цилиндрических соосных мотор-редукторов, где входной вал (мотор) и выходной вал (рабочий орган) расположены на одной оси. Такая конструкция обеспечивает компактность устройства и позволяет экономить полезное пространство при монтаже оборудования. Эти редукторы широко востребованы в современной автоматизации благодаря сочетанию высокой надежности, точности передачи момента и простоты обслуживания.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ HR57

Конструктивно мотор-редуктор HR-57 состоит из электродвигателя (чаще всего асинхронного или серводвигателя) и планетарной или цилиндрической коробки передач. Соосность валов является ключевым преимуществом: она упрощает стыковку с исполнительными механизмами, такими как шнеки, конвейерные ленты или поворотные столы, исключая необходимость в дополнительных муфтах и выносных опорах. Корпус обычно изготавливается из литого алюминия или чугуна, что обеспечивает хорошую теплоотдачу и жесткость конструкции при высоких нагрузках.

Важной характеристикой серии HR-57 является широкий диапазон передаточных отношений. В зависимости от модификации, передаточное число может варьироваться в пределах от 3:1 до 100:1 (или выше, при ступенчатой передаче). Это позволяет точно подбирать скорость вращения выходного вала под конкретные задачи. Также устройства отличаются низким уровнем шума и вибрации благодаря точной обработке шестерен и качественным подшипникам. Высокий КПД (до 95–98% для первой ступени) снижает энергопотребление системы.

Применение мотор-редукторов HR-57 охватывает множество отраслей промышленности. Их активно используют в упаковочном оборудовании, пищевом производстве, текстильной и легкой промышленности, а также в робототехнике и конвейерных линиях. Благодаря соосной конструкции они идеально подходят для привода шнековых дозаторов, смесителей, поворотных платформ и позиционирующих столов.

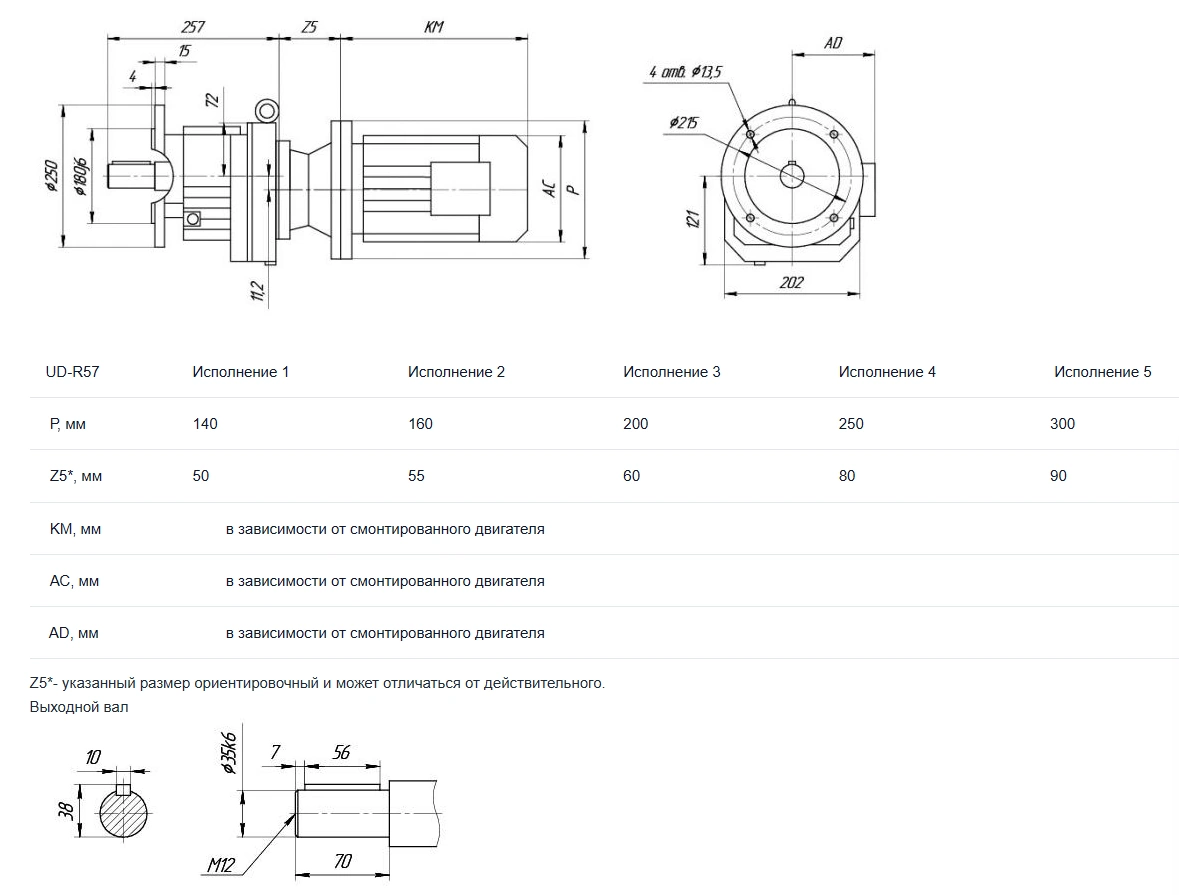

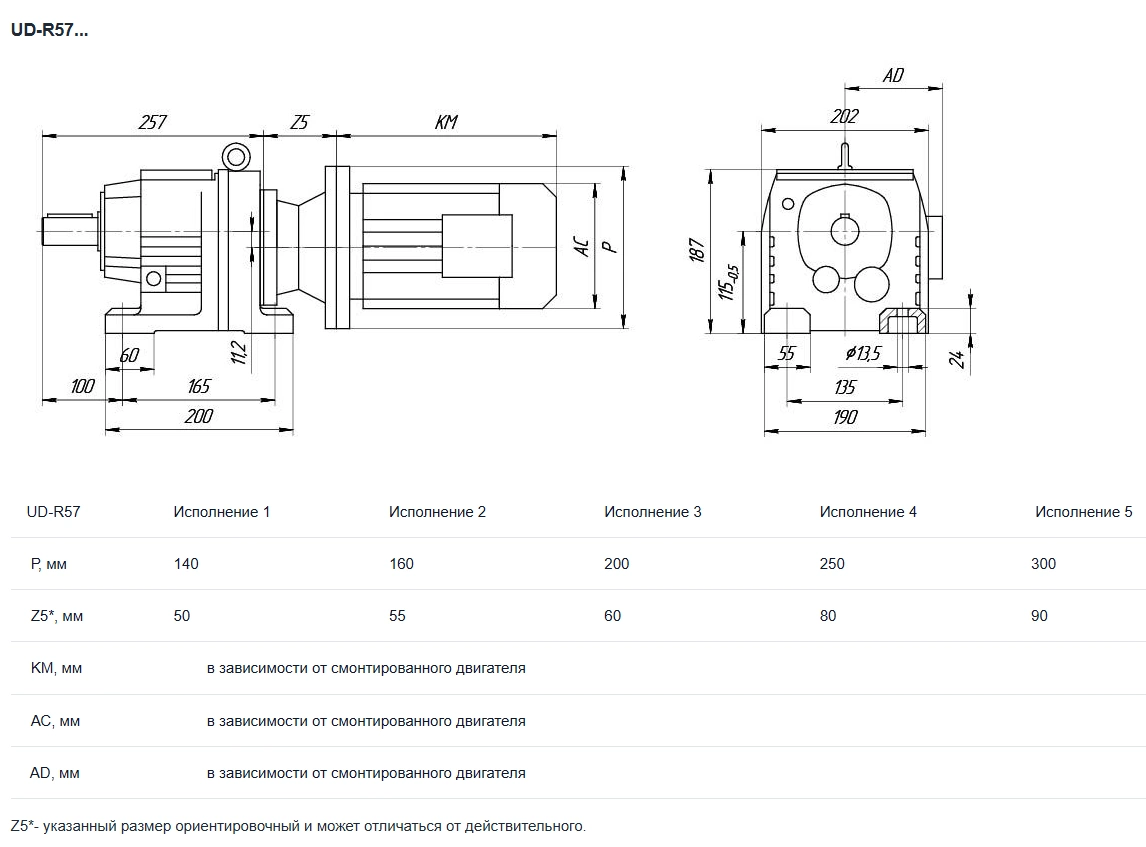

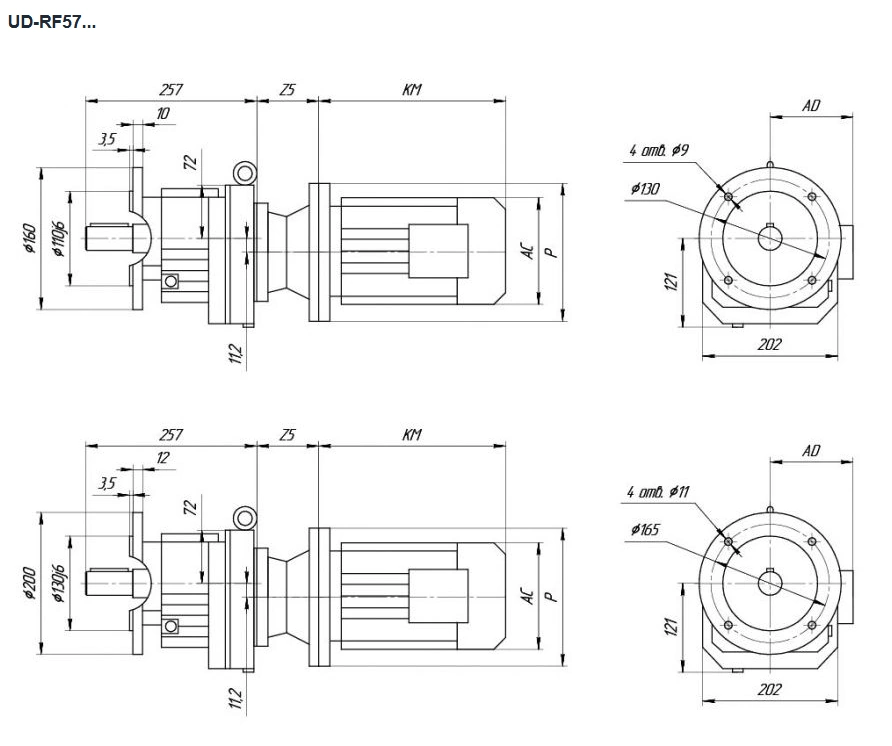

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ HR57

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ HR57

Таблица подбора редуктора

Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,18	4,5	186,89	355	7420	1,19	900
	4,9	172,17	327	7510	1,29
	5,7	147,92	281	7650	1,5
	6,6	128,77	245	7740	1,73
	7	120,63	229	7780	1,84
	7,5	186,89	217	7770	1,95	1400
	8,1	172,17	200	7810	2,1
	9,5	147,92	172	7870	2,5
	11	128,77	150	7900	2,8
	12	120,63	140	7920	3
	13	106,58	124	7940	3,4
	14	98,99	115	7950	3,7
	16	89,71	104	7970	4,1
Трехступенчатые
0,25	7	120,63	325	7550	1,3	900
	8	106,58	287	7660	1,47
	8,6	98,99	267	7710	1,58
	7,5	186,89	308	7500	1,37	1400
	8,1	172,17	284	7590	1,49
	9,5	147,92	244	7700	1,73
	11	128,77	212	7780	1,99
	12	120,63	199	7810	2,1
	13	106,58	176	7860	2,4
	14	98,99	163	7880	2,6
	16	89,71	148	7910	2,9
	17	80,55	133	7930	3,2
	20	69,23	114	7960	3,7
Трехступенчатые
0,37	7,5	186,89	447	6980	0,95	1400
	8,1	172,17	411	7140	1,03
	9,5	147,92	353	7390	1,2
	11	128,77	308	7550	1,37
	12	120,63	288	7610	1,47
	13	106,58	255	7700	1,66
	14	98,99	237	7750	1,79
	16	89,71	214	7800	1,97
	17	80,55	192	7840	2,2
	20	69,23	165	7890	2,6
	21	64,85	155	7910	2,7
	24	57,29	137	7760	3,1
	26	53,22	127	7600	3,3
	29	48,23	115	7380	3,7
Двухступенчатые
0,55	52	26,31	102	6060	4,4	1400
	54	24,99	97	5970	4,7
	62	21,93	85	5740	5,3
	73	18,6	72	5460	6,3
Трехступенчатые
0,55	11	120,63	465	7030	0,95	1400
	13	106,58	410	7260	1,1
	14	98,99	380	7370	1,2
	15	89,71	345	7490	1,3
	17	80,55	310	7600	1,45
	20	69,23	265	7710	1,7
	21	64,85	250	7750	1,8
	24	57,29	220	7530	2
	26	53,22	205	7390	2,2
	28	48,23	186	7190	2,4
	31	43,3	167	6980	2,7
	36	37,3	144	6700	3,1
	39	35,07	136	6580	3,3
Двухступенчатые
0,75	53	26,31	130	5900	3,3	1400
	56	24,99	124	5820	3,4
	64	21,93	108	5610	3,9
	75	18,6	92	5350	4,6
Трехступенчатые
0,75	16	89,71	435	7040	0,97	1400
	17	80,55	390	7240	1,08
	20	69,23	335	7450	1,26
	21	64,85	314	7430	1,35
	24	57,29	277	7220	1,52
	26	53,22	258	7090	1,64
	29	48,23	234	6930	1,81
	32	43,3	210	6740	2
	37	37,3	181	6490	2,3
	40	35,07	170	6380	2,5
	46	30,18	146	6130	2,9
	52	26,97	131	5940	3,2
Двухступенчатые
1,1	53	26,31	186	5650	2,3	1400
	56	24,99	176	5580	2,4
	64	21,93	155	5400	2,7
	75	18,6	131	5170	3,2
	83	16,79	118	5030	3,6
Трехступенчатые
1,1	20	69,23	488	6990	0,87	1400
	21	64,85	457	6850	0,92
	24	57,29	404	6700	1,05
	26	53,22	375	6610	1,13
	29	48,23	340	6490	1,24
	32	43,3	305	6350	1,39
	37	37,3	263	6140	1,61
	40	35,07	247	6060	1,71
	46	30,18	213	5850	1,99
	52	26,97	190	5690	2,2
Двухступенчатые
1,5	56	24,99	245	5330	1,72	1400
	64	21,93	215	5170	1,96
	75	18,6	183	4980	2,3
	83	16,79	165	4850	2,6
	95	14,77	145	4700	2,8
	100	13,95	137	4630	2,9
	118	11,88	117	4440	3,3
Трехступенчатые
1,5	26	53,22	523	5140	0,8	1400
	29	48,23	474	6010	0,9
	32	43,3	425	5920	1
	37	37,3	366	5770	1,15
	40	35,07	344	5710	1,23
	46	30,18	296	5540	1,43
	52	26,97	265	5420	1,6
Двухступенчатые
2,2	64	21,93	305	4800	1,39	1400
	75	18,6	259	4660	1,64
	83	16,79	234	4570	1,81
	95	14,77	205	4450	1,99
	100	13,95	194	4390	2,1
	118	11,88	165	4230	2,3
	130	10,79	150	4140	2,4
	150	9,35	130	4000	2,7
	155	9,06	126	3980	2,8
	176	7,97	111	3850	3
Трехступенчатые
2,2	37	37,3	519	4490	0,82	1400
	40	35,07	488	5110	0,87
	46	30,18	420	5030	1,01
	52	26,97	400	4960	1,1
Двухступенчатые
2,2	104	26,31	205	4370	2,2	2870
	109	24,99	192	4320	2,3
	124	21,93	169	4190	2,7
	147	18,6	143	4020	3,1
	163	16,79	129	3920	3,5
	185	14,77	114	3790	3,8
	196	13,95	107	3740	4
Двухступенчатые
3	53	26,97	511	4330	0,8	1400
	64	21,93	416	4380	1,02
	75	18,6	353	4300	1,2
	83	16,79	318	4250	1,33
	95	14,77	280	4160	1,46
	100	13,95	265	4130	1,53
	118	11,88	225	4010	1,69
	130	10,79	205	3940	1,79
	150	9,35	177	3820	2
	155	9,06	172	3810	2,1
	176	7,97	151	3700	2,2
	186	7,53	143	3650	2,3
	218	6,41	122	3520	2,6
	241	5,82	110	3430	2,7
	277	5,05	96	3310	3
	319	4,39	83	3190	3,2
Двухступенчатые
3	128	21,93	225	3950	2	2870
	151	18,6	190	3820	2,4
	167	16,79	172	3730	2,6
	190	14,77	151	3620	2,9
	201	13,95	143	3570	3
	236	11,88	122	3440	3,3
	259	10,79	110	3360	3,5
Двухступенчатые
4	75	18,6	464	3520	0,91	1400
	83	16,79	419	3830	1,01
	95	14,77	368	3800	1,11
	100	13,95	348	3780	1,16
	118	11,88	296	3710	1,29
	130	10,79	269	3660	1,36
	150	9,35	233	3580	1,49
	155	9,06	226	3590	1,56
	176	7,97	199	3500	1,68
	186	7,53	188	3470	1,75
	218	6,41	160	3350	1,97
	241	5,82	145	3280	2,1
	277	5,05	126	3180	2,3
	319	4,39	109	3070	2,4
Двухступенчатые
5,5	95	14,77	506	1730	0,81	1400
	100	13,95	478	2070	0,85
	118	11,88	407	2900	0,93
	130	10,79	370	3270	0,99
	155	9,35	321	3240	1,08
	176	7,97	273	3220	1,22
	186	7,53	258	3200	1,27
5,5	218	6,41	220	3120	1,43
	241	5,82	200	3080	1,51
	277	5,05	173	3000	1,66
	319	4,39	151	2920	1,75
Двухступенчатые
5,5	308	9,35	171	2930	2,2	2870
	361	7,97	145	2850	2,4
	383	7,53	137	2820	2,5
	449	6,41	117	2720	2,9
	494	5,82	106	2660	3
	571	5,05	92	2560	3,3
	565	4,39	80	2470	3,5
Двухступенчатые
7,5	176	7,97	368	980	0,91	1400
	186	7,53	347	1280	0,95
	218	6,41	296	2020	1,07
	241	5,82	268	2380	1,12
	277	5,05	233	2760	1,23
	319	4,39	202	2710	1,3
Двухступенчатые
7,5	196	14,77	365	2580	1,2	2870
	208	13,95	345	2780	1,25
	244	11,88	295	2780	1,4
	269	10,79	265	2750	1,45
	310	9,35	230	2710	1,6
	364	7,97	197	2670	1,8
	385	7,53	186	2640	1,9
	452	6,41	158	2570	2,1
	498	5,82	144	2520	2,2
	575	5,05	125	2440	2,5
	660	4,39	108	2370	2,6

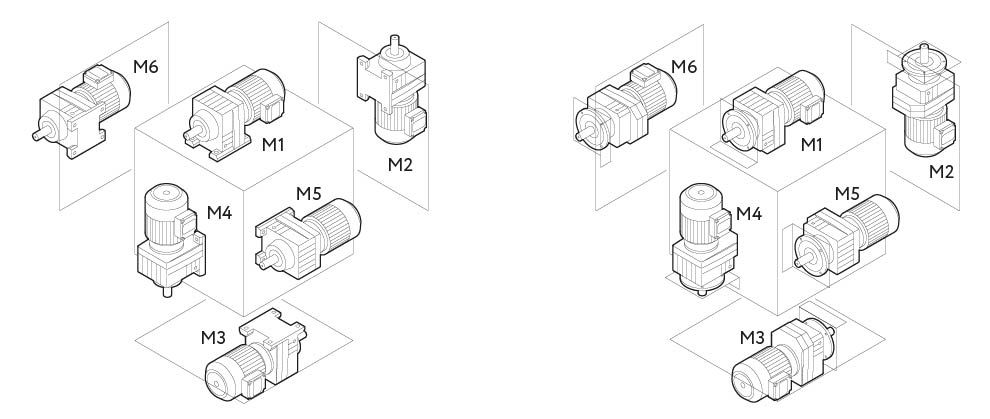

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ HR57

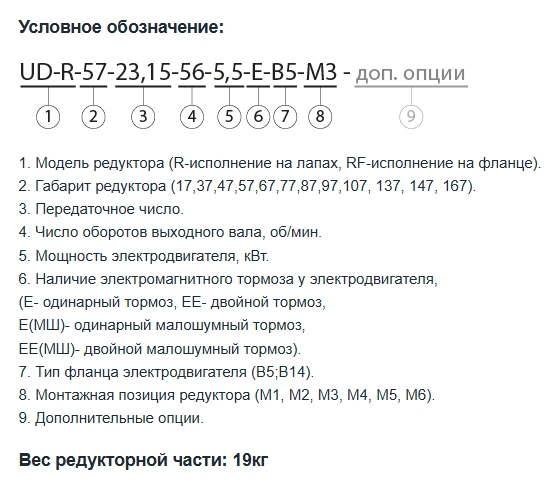

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ HR57
