Цилиндрический мотор-редуктор HR47

58reduktor

Цилиндрические соосные мотор-редукторы серии HR-47 представляют собой компактные приводные узлы, сочетающие в себе электродвигатель и планетарную или цилиндрическую коробку передач с совмещенной входной и выходной осью. Такая конструкция обеспечивает высокую степень жесткости и минимальный люфт, что критически важно для прецизионных механизмов. Серия HR-47 отличается небольшим внешним диаметром при сохранении высокой крутящей мощности на валу, что позволяет интегрировать их в пространства с ограниченными габаритами.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ HR47

Конструктивно редукторы этой серии обычно состоят из нескольких ступеней уменьшения скорости, расположенных коаксиально. Использование соосной схемы не только экономит место, но и упрощает монтаж, так как валы ввода и вывода находятся на одной линии. Корпуса изготавливаются из высокопрочного алюминия или чугуна, что обеспечивает хорошую теплоотдачу и устойчивость к вибрациям. Внутренние шестерни и сателлиты выполнены из легированной стали с термической обработкой, гарантирующей длительный срок службы даже при пиковых нагрузках.

Область применения мотор-редукторов HR-47 охватывает широкий спектр отраслей промышленности. Они активно используются в автоматизированных линиях сборки, конвейерных системах, робототехнике и станках с ЧПУ. Благодаря высокой точности позиционирования и стабильной работе, такие приводы подходят для работы с роботизированными манипуляторами, поворотными столами и прецизионными винтовыми парами. Также они востребованы в пищевой и фармацевтической промышленности, где требуется компактность и легкость обслуживания оборудования.

Ключевые характеристики серии HR-47 включают широкий диапазон передаточных чисел, позволяющий точно подобрать скорость под конкретную задачу, и высокий КПД за счет применения качественных подшипников и точной обработки зубчатых колес. Номинальный крутящий момент на выходном валу варьируется в зависимости от модели, но обычно позволяет приводить в движение значительные массы при небольших габаритах привода. Уровень шума работы остается низким благодаря герметичному корпусу и предварительному натягу подшипников.

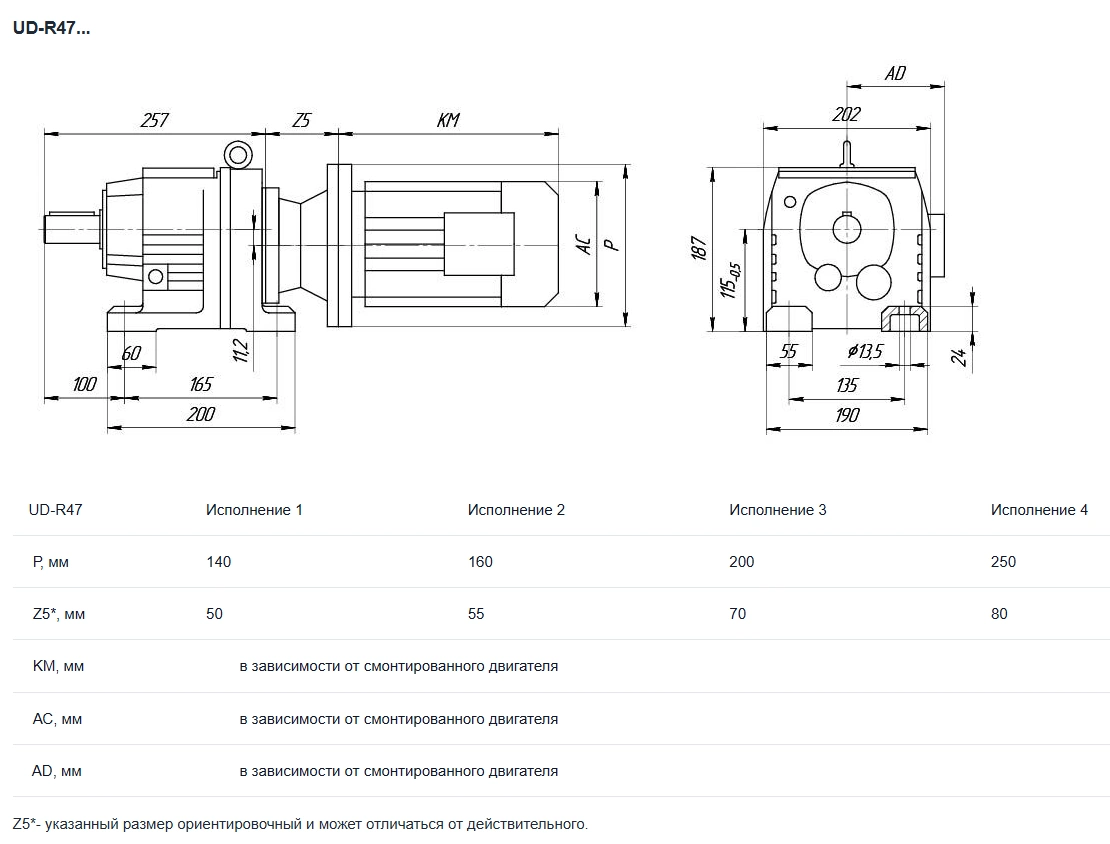

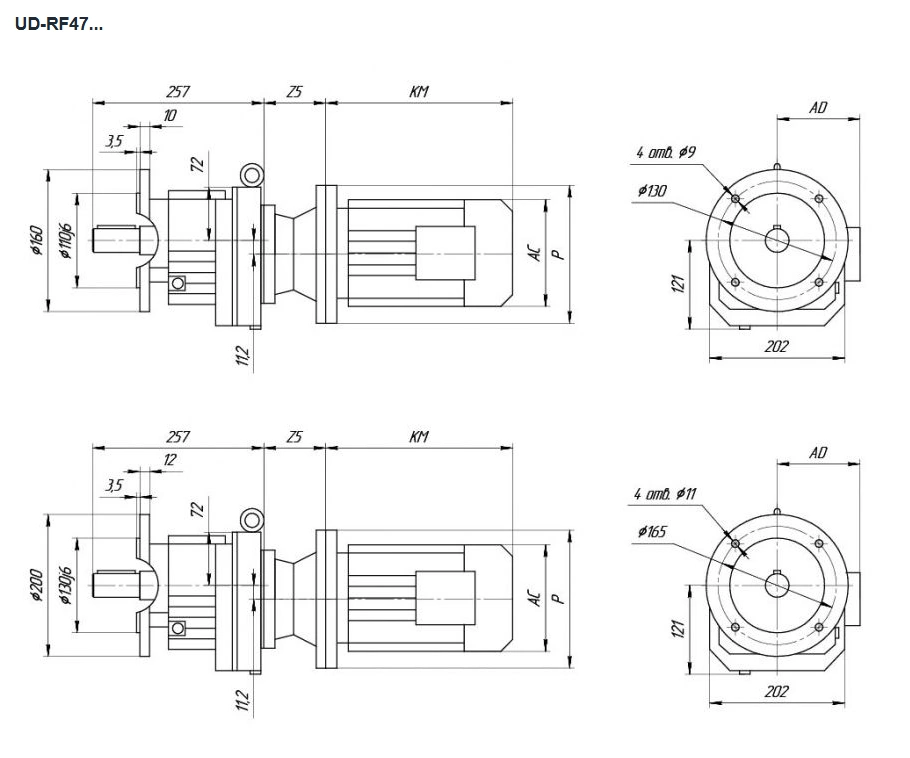

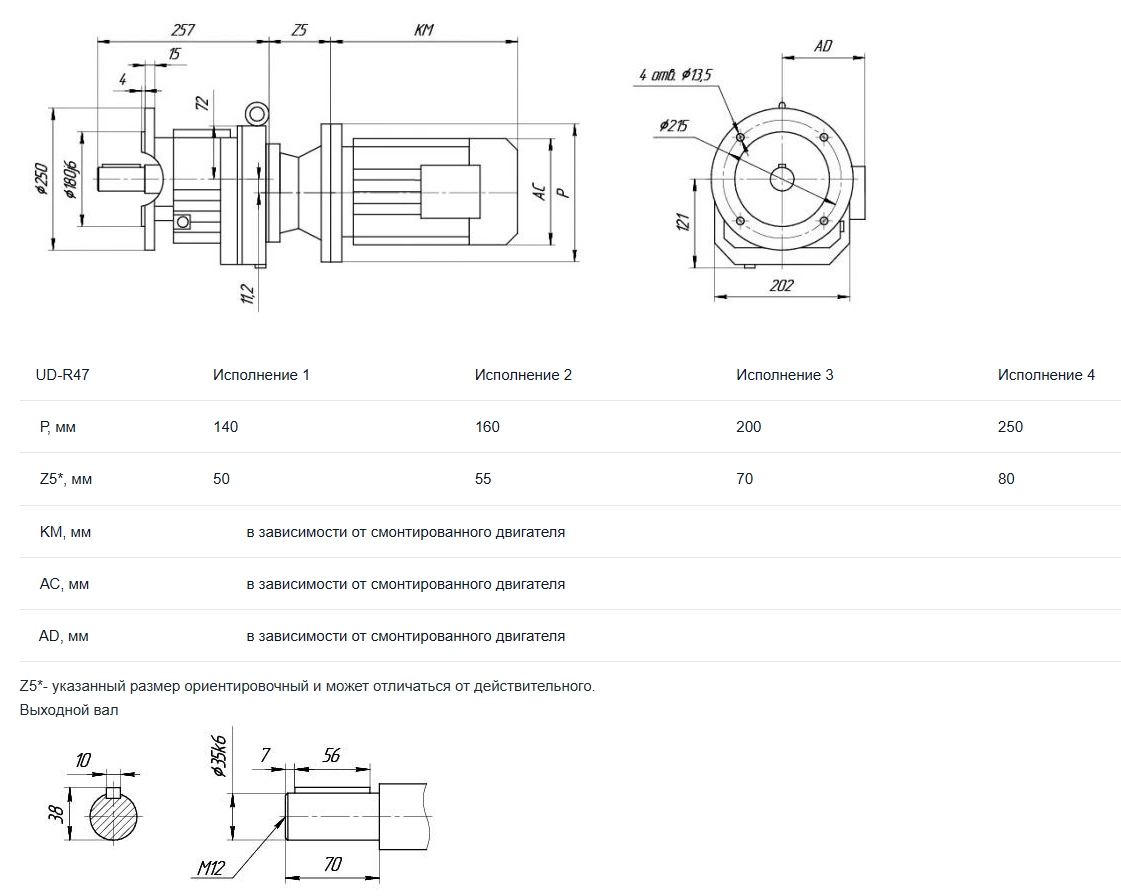

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ HR47

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ HR47

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,18	7,9	176,88	230	5740	1,3	1400
	8,6	162,94	210	5810	1,4
	10	139,99	182	5910	1,65
	11	121,87	159	5980	1,9
	12	114,17	149	6000	2
	14	100,86	131	6040	2,3
	15	93,68	122	6060	2,5
	16	84,9	111	6080	2,7
	18	76,23	99	6100	3
Трехступенчатые
0,25	7,9	176,88	292	5280	0,97	1400
	8,6	162,94	269	5420	1,05
	10	139,99	231	5630	1,22
	11	121,87	201	5770	1,4
	12	114,17	188	5820	1,5
	14	100,86	166	5900	1,7
	15	93,68	154	5940	1,83
	16	84,9	140	5980	2
	18	76,23	126	6020	2,2
	20	68,54	113	6050	2,5
	22	64,21	106	6070	2,7
	25	56,73	94	6090	3
	26	52,69	87	6100	3,2
	29	47,75	79	6080	3,6
Двухступенчатые
0,37	41	33,79	81	5270	2,8	1400
	45	31,12	74	5150	2,8
	52	26,74	64	4920	4,4
	60	23,28	56	4720	5,1
	64	21,81	52	4620	5,4
Трехступенчатые
0,37	10	139,99	335	3490	0,84	1400
	11	121,87	291	5350	0,97
	12	114,17	273	5460	1,03
	14	100,86	241	5630	1,17
	15	93,68	224	5700	1,26
	16	84,9	203	5790	1,39
	18	76,23	182	5870	1,55
	20	68,54	164	5930	1,72
	22	64,21	153	5960	1,84
	25	56,73	136	6010	2,1
	26	52,69	126	5990	2,2
	29	47,75	114	5820	2,5
	32	42,87	102	5650	2,8
	38	36,93	88	5410	3,2
	40	34,73	83	5310	3,4
Двухступенчатые
0,55	50	26,74	103	4820	2,9	1400
	60	23,28	83	4630	3,4
	64	21,81	77	4550	3,6
Трехступенчатые
0,55	15	93,68	333	3280	0,85	1400
	16	84,9	302	5230	0,94
	18	76,23	271	5450	1,04
	20	68,54	243	5600	1,16
	22	64,21	228	5670	1,24
	25	56,73	202	5790	1,4
	26	52,69	187	5770	1,51
	29	47,75	170	5630	1,66
	32	42,87	152	5470	1,85
	38	36,93	131	5260	2,1
	40	34,73	123	5180	2,3
	47	29,88	106	4970	2,7
Двухступенчатые
0,75	52	26,74	130	4660	2,2	1400
	60	23,28	113	4490	2,5
	64	21,81	106	4420	2,7
	72	19,27	93	4270	3
	78	17,89	87	4180	3,1
	86	16,22	79	4070	3,3
Трехступенчатые
0,75	20	68,54	332	3660	0,85	1400
	22	64,21	311	4950	0,91
	25	56,73	275	5450	1,03
	26	52,69	255	5480	1,1
	29	47,75	231	5370	1,22
	32	42,87	208	5240	1,36
	38	36,93	179	5060	1,58
	40	34,73	168	4980	1,68
	47	29,88	145	4800	1,95
	52	26,74	129	4660	2,2
	59	23,59	114	4510	2,5
Двухступенчатые
1,1	60	23,28	175	4270	1,7	1400
	64	21,81	154	4210	1,83
	73	19,27	136	4080	2
	78	17,89	126	4010	2,2
	86	16,22	114	3910	2,3
	96	14,56	103	3800	2,4
	112	12,54	88	3650	2,7
	119	11,79	83	3590	2,8
	138	10,15	72	3450	3
	154	9,07	64	3340	3,2
Трехступенчатые
1,1	29	47,75	350	3500	0,85	1400
	32	42,87	301	4850	0,95
	38	36,93	273	4720	1,1
	40	34,73	238	4660	1,15
	47	29,88	199	4520	1,35
	52	26,74	177	4410	1,5
	59	23,59	146	4290	1,7
Двухступенчатые
1,5	60	23,28	224	4040	1,26	1400
	64	21,81	210	3990	1,34
	73	19,27	185	3890	1,5
	78	17,89	172	3830	1,58
	86	16,22	156	3740	1,66
	96	14,56	140	3650	1,8
	112	12,54	121	3520	1,9
	119	11,79	113	3470	2
	138	10,15	98	3340	2,2
	154	9,07	87	3240	2,4
	175	8,01	77	3140	2,5
	180	7,76	75	3060	2,1
	201	6,96	67	2980	2,2
	233	6	58	2860	2,5
	248	5,64	54	2810	2,7
	289	4,85	47	2700	3
	323	4,34	42	2610	3,3
	366	3,83	37	2520	3,7
Трехступенчатые
1,5	38	36,93	355	2380	0,8	1400
	40	34,73	334	3840	0,84
	47	29,88	287	4220	0,98
	52	26,74	257	4140	1,1
	59	23,59	227	4050	1,2
Двухступенчатые
2,2	73	19,27	268	3550	1,03	1400
	86	16,22	226	3460	1,15
	96	14,56	203	3400	1,23
	112	12,54	174	3310	1,35
	119	11,79	164	3270	1,4
	138	10,15	141	3160	1,53
	154	9,07	126	3090	1,64
	175	8,01	111	3000	1,73
	180	7,76	108	2910	1,42
	201	6,96	97	2840	1,54
	233	6	83	2740	1,76
	248	5,64	78	2700	1,86
	289	4,85	67	2600	2,1
	323	4,34	60	2530	2,3
	366	3,83	53	2440	2,5
	117	23,28	179	3280	1,7	2870
	125	21,81	168	3230	1,8
	142	19,27	148	3150	2
	153	17,89	138	3100	2,1
	168	16,22	125	3030	2,2
	187	14,56	112	2950	2,4
	218	12,54	97	2850	2,6
	231	11,79	91	2800	2,7
	269	10,15	78	2700	2,9
	301	9,07	70	2620	3,2
	341	8,01	62	2530	3,3
Двухступенчатые
3	86	16,22	308	2030	0,84	1400
	96	14,56	276	2500	0,9
	112	12,54	238	3040	0,99
	119	11,79	224	3040	1,03
	138	10,15	192	2970	1,12
	154	9,07	172	2910	1,2
	175	8,01	152	2840	1,27
	180	7,76	147	2740	1,04
	201	6,96	132	2680	1,13
	233	6	114	2610	1,29
	248	5,64	107	2580	1,36
	289	4,85	92	2490	1,53
	323	4,34	82	2430	1,67
	366	3,83	73	2360	1,86
	237	11,79	121	2670	2	2870
	270	10,15	104	2580	2,2
	309	9,07	93	2510	2,4
	349	8,01	82	2430	2,5
	361	7,76	79	2370	2,1
	402	6,96	71	2310	2,2
	467	6	61	2220	2,5
	496	5,64	58	2190	2,7
	577	4,85	50	2100	3
	646	4,34	44	2040	3,3
	731	3,83	39	1970	3,7
Двухступенчатые
4	138	10,15	253	1960	0,85	1400
	154	9,07	226	2350	0,91
	175	8,01	200	2640	0,96
	201	6,96	174	2480	0,86
	233	6	150	2430	0,98
	248	5,64	141	2410	1,04
	289	4,85	121	2350	1,17
	323	4,34	108	2300	1,27
	366	3,83	96	2250	1,42
	176	16,22	215	2640	1,25	2870
	196	14,56	195	2600	1,35
	228	12,54	168	2540	1,5
	242	11,79	158	2510	1,55
	282	10,15	136	2440	1,7
	315	9,07	121	2390	1,8
	357	8,01	107	2320	1,9
	369	7,76	104	2250	1,55
	411	6,96	93	2200	1,7
	477	6	80	2130	1,95
	507	5,64	75	2100	2,1
	589	4,85	65	2020	2,3
	660	4,34	58	1970	2,5
	746	3,83	51	1910	2,8
Двухступенчатые
5,5	289	4,85	166	1870	0,85	1400
	323	4,34	149	2110	0,92
	366	3,83	131	2080	1,03
	230	12,54	230	1730	1,1	2870
	244	11,79	215	1910	1,15
	284	10,15	185	2250	1,25
	318	9,07	165	2220	1,35
	359	8,01	146	2170	1,4
	480	6	109	2000	1,45
	511	5,64	103	1970	1,5
	593	4,85	89	1920	1,7
	664	4,34	79	1870	1,85
	752	3,83	70	1820	2,1

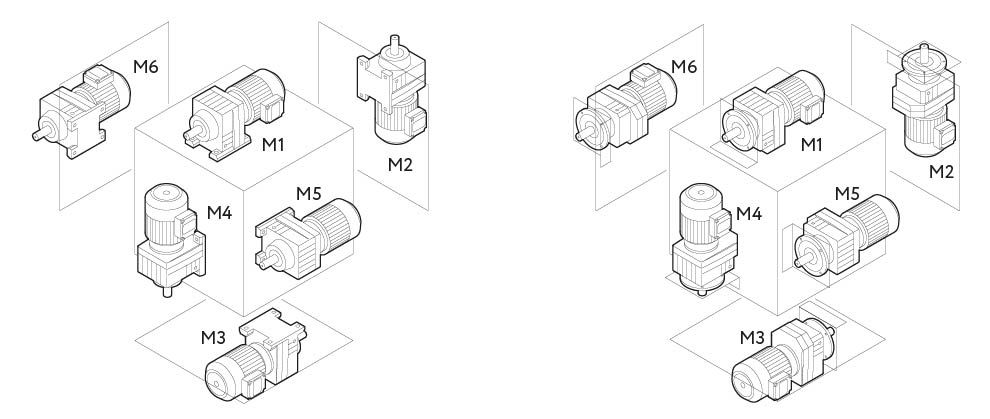

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ HR47

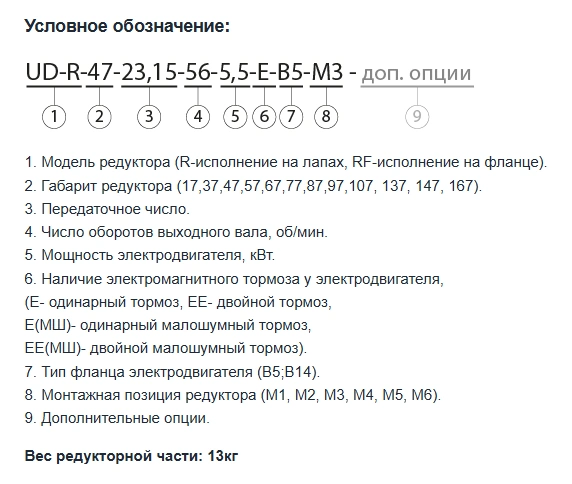

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ HR47
