Мотор-редуктор NMRV040

Хотя параметры могут незначительно варьироваться в зависимости от производителя, стандартные технические данные для NMRV-040 выглядят следующим образом:

• Передаточное число: От 5 до 100 (наиболее распространенные варианты: 5, 10, 20, 30, 40, 50, 75, 100). Чем выше число, тем ниже выходная скорость и выше крутящий момент.
• Мощность двигателя: Обычно рассчитан на электродвигатели мощностью от 0.06 кВт до 0.75 кВт (чаще всего используется диапазон 0.1–0.4 кВт).
• Крутящий момент на валу: От 20 Н·м до 130 Н·м (зависит от выбранного передаточного числа и момента входного двигателя).
• Материал корпуса: Литейный алюминий (алюминиевый сплав).
• Материал червяка: Закаленная сталь.
• Материал колеса: Бронза (специальная антифрикционная бронза для повышения износостойкости).
• КПД: От 30% до 85% (зависит от передаточного числа; у редукторов с высоким передаточным числом КПД ниже).
• Масло: Заводская заправка синтетическим или минеральным трансмиссионным маслом. При смене направления монтажа (повороте редуктора) требуется замена масла или использование универсального смазочного материала.

Описание устройства и принципа работы

Принцип действия NMRV-040 основан на червячной передаче. Входной вал (червяк) вращается в бронзовой шестерне (колесе), создавая высокое соотношение снижения оборотов. Такая конструкция обеспечивает плавность хода, низкий уровень шума и вибрации, а также самоблокировку при определенных передаточных числах (редуктор не проворачивается назад под нагрузкой).

Алюминиевый корпус NMRV-040 обладает высокой теплоотдачей, что позволяет избежать перегрева при длительной работе. Однако из-за низкого КПД червячных передач часть энергии превращается в тепло, поэтому при высоких нагрузках рекомендуется использовать вентиляционные крыльчатки или обеспечивать хорошее охлаждение.

Области применения

Благодаря компактности, надежности и доступной цене, мотор-редуктор NMRV-040 нашел широкое применение в различных отраслях:

1. Пищевая промышленность: Конвейерные линии, смесители, дозаторы. Алюминиевый корпус легко моется и не ржавеет.
2. Легкая промышленность: Текстильные станки, швейные машины, упаковочное оборудование.
3. Сельское хозяйство: Силосы, кормораздатчики, системы полива, транспортеры для зерна.
4. Логистика и складская техника: Подъемные платформы, роликовые конвейеры, поворотные столы.
5. Строительное оборудование: Миксеры, бетононасосы (в малых моделях), системы вентиляции.
6. Бытовое применение: Ворота, шлагбаумы, автоматические двери, подъемные механизмы для инвалидных колясок.

Преимущества и недостатки

Преимущества:

• Компактные размеры и малый вес.
• Низкий уровень шума и вибрации.
• Высокий крутящий момент на выходе.

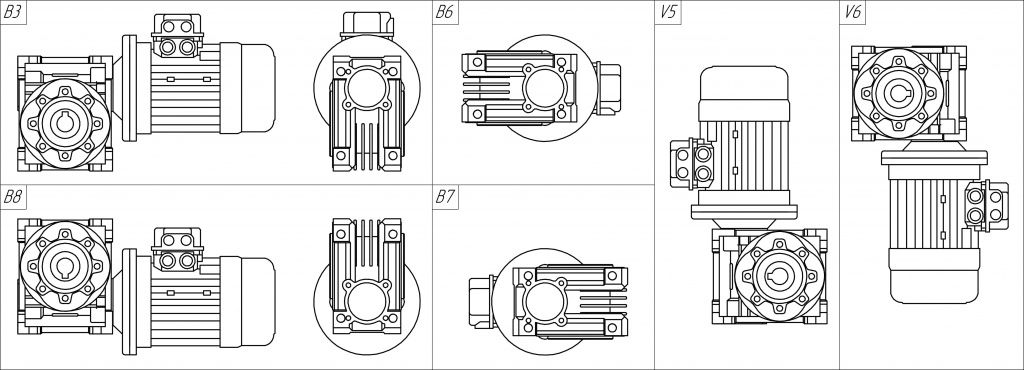

• Возможность монтажа в любом положении (при правильной смазке).
• Доступная цена по сравнению с планетарными редукторами аналогичной мощности.

Недостатки:

• Относительно низкий КПД (особенно при больших передаточных числах).
• Ограниченная мощность передачи.
• Необходимость периодической проверки уровня масла.
• Чувствительность к боковым нагрузкам на выходной вал (рекомендуется использовать ременную или цепную передачу, если возможно, для снижения нагрузки на подшипники).

Рекомендации по эксплуатации

Для обеспечения долгого срока службы NMRV-040 важно соблюдать несколько правил:

1. Смазка: При первом запуске рекомендуется заменить заводское масло на высококачественное синтетическое трансмиссионное масло (например, ISO VG 68 или 100). При смене положения установки (например, с горизонтального на вертикальное) замена масла обязательна.
2. Нагрузка: Не превышайте номинальный крутящий момент. Резкие ударные нагрузки могут повредить бронзовое колесо.
3. Охлаждение: При непрерывной работе под высокой нагрузкой обеспечьте принудительное охлаждение или используйте редукторы с внешним вентилятором.
4. Герметичность: Проверяйте сальники и уплотнения на предмет утечки масла.

NMRV-040 остается одним из самых популярных решений для задач, где требуется надежное снижение оборотов в компактном корпусе при умеренных нагрузках.
