Мотор-редуктор NMRV030

Конструктивные особенности и характеристики

Основой конструкции является литой корпус из алюминиевого сплава (в базовой версии) или чугуна (для усиленных версий), обеспечивающий жесткость и эффективный теплоотвод. Червячное колесо обычно изготавливается из бронзы, что обеспечивает плавность хода и износостойкость пары трения.

Ключевые технические параметры для модели NMRV-030:

• Межосевое расстояние: 30 мм.
• Коэффициент передачи: Может варьироваться от 5 до 100 (в зависимости от выбранной модификации), что позволяет точно подобрать скорость выхода.
• Крутящий момент: На выходном валу может достигать значений от 10 до 40 Н·м (зависит от скорости и мощности двигателя).
• Входное отверстие: Стандартное под электродвигатели серии Y2 или IEC C-flange, что упрощает монтаж.
• Класс защиты: Обычно IP54 или IP65, что допускает работу в условиях повышенной запыленности и влажности.

Важной особенностью червячных редукторов является самоблокировка. При определенных соотношениях передач (обычно при коэффициенте передачи выше 30-40) механизм не позволяет валу вращаться в обратном направлении без подачи энергии на входной вал. Это критически важно для подъемных механизмов и конвейеров, где необходимо фиксировать нагрузку в статичном состоянии.

Область применения

Несмотря на небольшие габариты, мотор-редукторы NMRV-030 находят широкое применение в различных отраслях благодаря своей универсальности:

1. Легкая промышленность и автоматизация: Приводы для малых конвейерных лент, поворотных столов, упаковочного оборудования и робототехники.
2. Пищевая и фармацевтическая промышленность: Благодаря возможности использования санитарных версий с нержавеющей сталью или пластиковыми компонентами, эти редукторы подходят для оборудования, контактирующего с продуктами питания.
3. Сельское хозяйство: Использование в системах полива, транспортерах для зерна или корма, где требуется защита от влаги и пыли.
4. Торговое оборудование: Приводы для витрин, холодильных шкафов и систем вентиляции.
5. Бытовое и полупромышленное использование: Ворота, жалюзи, подъемные платформы малой грузоподъемности.

Преимущества и нюансы эксплуатации

Главное преимущество NMRV-030 — соотношение цены и качества. Они проще в обслуживании, чем планетарные редукторы, и дешевле гипоидных аналогов. Однако следует учитывать КПД червячной передачи, который обычно составляет 50–90% в зависимости от передаточного числа. Чем выше передаточное число, тем ниже КПД и больше нагрев механизма.

Для обеспечения долговечности рекомендуется:

• Использовать только рекомендованные производителем смазочные материалы (часто редукторы поставляются с уже залитым синтетическим маслом).
• Избегать превышения максимального допустимого крутящего момента на выходном валу.
• Обеспечить свободную циркуляцию воздуха вокруг корпуса для охлаждения.

Мотор-редукторы NMRV-030 остаются надежным выбором для проектов, где не требуются экстремальные нагрузки или сверхвысокие скорости, но важна компактность, низкий уровень шума и простота интеграции в готовые узлы.

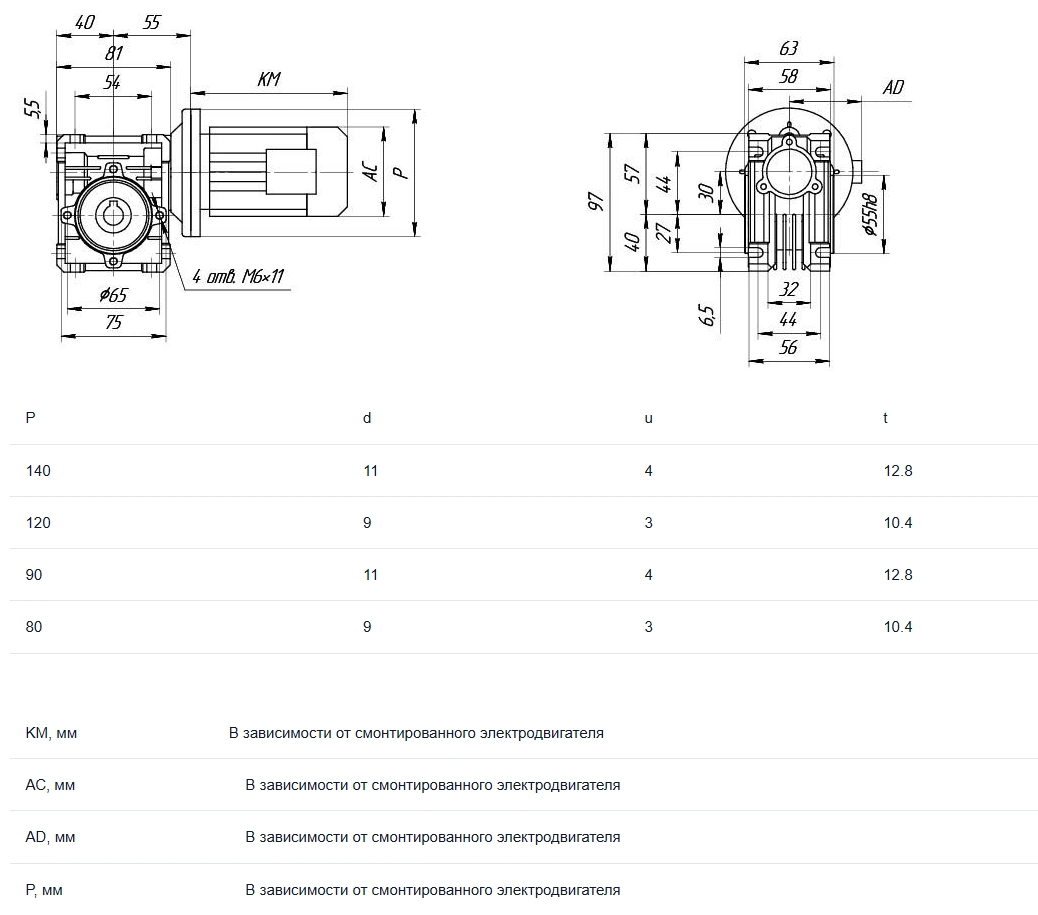

Технические характеристики
