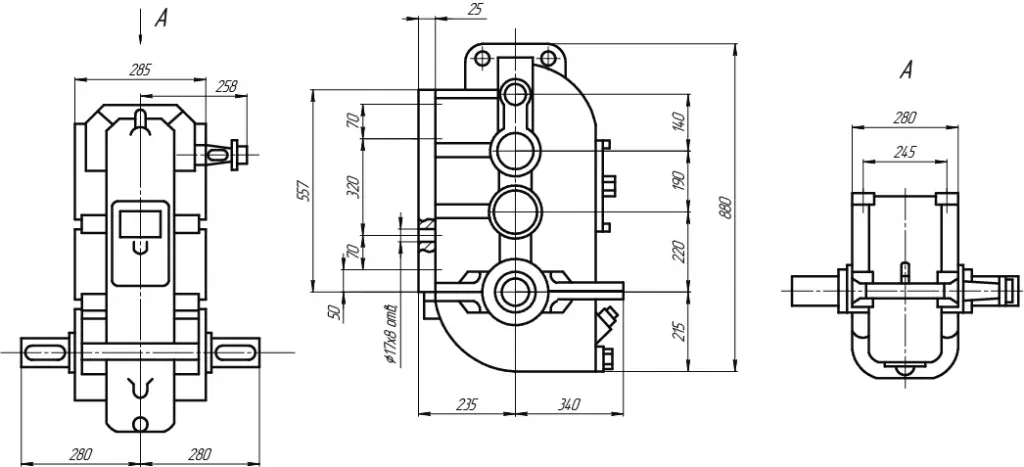

Редуктор ВК-550

Залив масла и наблюдение за состоянием зацеплений и подшипников производится через люк в крышке редуктора, закрываемый смотровой крышкой. Уровень масла в редукторах контролируется при помощи контрольной пробки. Отработанное масло сливается через сливное отверстие в нижней части корпуса, закрытое пробкой. Во избежание повышения давления при разогреве масла во время работы внутренняя полость редуктора сообщается с атмосферой через отдушину в смотровой крышке.

Комплектность редукторов ВК

В комплект поставки редуктора входят: редуктор, паспорт. Редукторы ВК поставляются не заправленные маслом.

Меры безопасности при монтаже и эксплуатации редуктора ВК-350, ВК-475, ВК-550

Работы по монтажу и эксплуатации редуктора выполнять в соответствии с требованиями ГОСТ 12.2.003-74, ГОСТ 12.3.002-75 и ГОСТ 12.3.009-76 и РЭ на объект, в котором редуктор используется.

1. При монтаже редуктора обеспечить свободный доступ к масломерной игле, заливному, контрольному и маслосливному отверстиям.
2. Залив и слив масла из корпуса и проверку его уровня производить только при полной остановке редуктора.
3. Работа редуктора без масла категорически запрещается.
4. Включение редуктора производить только после его закрепления.
5. При работе редуктора концы валов и соединительные муфты закрыть защитными кожухами.
6. При разборке, технических осмотрах и ремонте редукторов нагрузку с выходного вала снять, двигатель отключить от сети электропитания.
7. Техническое обслуживание и ремонтные работы проводить с соблюдением правил техники безопасности для такелажных, слесарных и сварочных работ. Требования техники безопасности указаны в ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
8. Строповку редукторов осуществлять только за грузовые крюки на корпусе или проушины на крышке (если крюки на корпусе отсутствуют).
9. работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками;
10. вращение валов в любую сторону;
11. нагрузка одного направления и реверсивная;
12. неагрессивная среда;
13. температура внешней среды - 40° С до + 50° С;
14. атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м^З; климатические исполнения - У, Т, для категорий размещения 1-3 и климатические исполнения УХЛ и 04 для категории размещения 4 по ГОСТ 15150-6.
15. работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками;
16. вращение валов в любую сторону;
17. нагрузка одного направления и реверсивная;
18. неагрессивная среда;
19. температура внешней среды - 40° С до + 50° С;
20. атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м^З; климатические исполнения - У, Т, для категорий размещения 1-3 и климатические исполнения УХЛ и 04 для категории размещения 4 по ГОСТ 15150-6.

Где находит свое применение ВК-550?

Редуктор ВК-550 – это универсальный компонент, который активно используется в различных типах грузоподъемного оборудования, включая:

• Мостовые краны: как электрические, так и ручные, где он отвечает за работу механизмов подъема и передвижения.
• Козловые краны: обеспечивая надежную работу механизмов подъема и перемещения грузов.
• Консольные краны: где его компактность и эффективность играют важную роль.
• Тали (электрические и ручные): являясь ключевым элементом, отвечающим за снижение скорости и увеличение крутящего момента.
• Другие подъемные механизмы: где требуется надежное преобразование скорости и крутящего момента.

Благодаря своей прочности и надежности, ВК-550 способен работать в различных условиях эксплуатации, включая промышленные предприятия, склады, строительные площадки и портовые сооружения.

Ключевые характеристики ВК-550:

Чтобы понять, почему ВК-550 так популярен, давайте рассмотрим его основные технические характеристики:

• Тип редуктора: Цилиндрический, двухступенчатый. Это означает, что он использует зубчатые колеса для передачи вращения и снижения скорости в два этапа, что обеспечивает высокий коэффициент полезного действия и плавность работы.
• Передаточное число: Обычно составляет 8,25. Это означает, что входной вал вращается в 8,25 раза быстрее выходного. Такое соотношение идеально подходит для большинства крановых механизмов, позволяя достичь необходимой скорости подъема и перемещения при сохранении достаточного крутящего момента.
• Номинальный крутящий момент на выходном валу: 550 Нм (Ньютон-метр). Это показатель силы, с которой редуктор может вращать выходной вал. Значение 550 Нм говорит о достаточной мощности для работы с умеренными нагрузками.
• Номинальная частота вращения входного вала: 1500 об/мин (оборотов в минуту). Это стандартная скорость вращения для большинства электродвигателей, используемых в крановом оборудовании.
• Материал корпуса: Чугун. Этот материал обеспечивает высокую прочность, износостойкость и способность выдерживать значительные нагрузки и вибрации, что критически важно для работы в условиях крана.
• Тип смазки: Жидкая (масло). Обеспечивает эффективное охлаждение и смазку зубчатых передач, продлевая срок службы редуктора.
• Габаритные размеры и вес: Редуктор ВК-550 имеет относительно компактные размеры и умеренный вес, что облегчает его монтаж и интеграцию в существующие конструкции.

Описание и преимущества ВК-550:

Редуктор ВК-550 представляет собой надежное и проверенное временем устройство, разработанное для обеспечения эффективной работы грузоподъемных механизмов. Его конструкция отличается простотой и продуманностью, что гарантирует долговечность и минимальные затраты на обслуживание.

Основные преимущества ВК-550:

• Надежность и долговечность: Использование высококачественных материалов и проверенной конструкции обеспечивает долгий срок службы редуктора даже при интенсивной эксплуатации.
• Высокий КПД: Цилиндрическая передача обеспечивает минимальные потери энергии, что делает работу механизма более эффективной.
• Плавность работы: Двухступенчатая передача и точная обработка зубчатых колес гарантируют плавное и бесшумное вращение, минимизируя рывки и вибрации.
• Простота обслуживания: Редуктор не требует сложного технического обслуживания, а регулярная проверка уровня масла и его своевременная замена обеспечивают его бесперебойную работу

• Универсальность применения: Как уже упоминалось, ВК-550 подходит для широкого спектра кранового оборудования, что делает его востребованным решением для различных отраслей промышленности.
• Экономическая эффективность: Сочетание надежности, долговечности и относительно невысокой стоимости делает ВК-550 выгодным приобретением для предприятий, стремящихся оптимизировать свои производственные затраты.
• Устойчивость к внешним воздействиям: Чугунный корпус и продуманная конструкция обеспечивают устойчивость редуктора к вибрациям, ударным нагрузкам и перепадам температур, что особенно важно в условиях интенсивной эксплуатации на промышленных объектах.
• Простота интеграции: Стандартные присоединительные размеры и наличие различных вариантов исполнения позволяют легко интегрировать ВК-550 в существующие крановые установки, минимизируя время и затраты на модернизацию.

Конструктивные особенности:

Редуктор ВК-550 имеет классическую цилиндрическую двухступенчатую конструкцию. Первая ступень, как правило, состоит из ведущей шестерни и ведомого колеса, а вторая ступень – из ведущей шестерни второй ступени и ведомого колеса. Такое решение позволяет достичь требуемого передаточного числа с минимальным количеством ступеней, что положительно сказывается на КПД и габаритах редуктора. Зубчатые колеса изготавливаются из высокопрочных сталей с последующей термообработкой для обеспечения максимальной износостойкости. Валы редуктора опираются на подшипники качения, которые обеспечивают низкое трение и высокую надежность. Корпус редуктора герметичен, что предотвращает утечку масла и попадание пыли и грязи внутрь механизма.

Эксплуатация и обслуживание:

Для обеспечения максимального срока службы и бесперебойной работы редуктора ВК-550 необходимо соблюдать следующие рекомендации:

• Правильный выбор масла: Использование масла, соответствующего рекомендациям производителя по типу, вязкости и температурному режиму эксплуатации, является критически важным.
• Регулярный контроль уровня масла: Уровень масла в картере редуктора должен поддерживаться в пределах нормы, указанной на заливной пробке или в технической документации.
• Своевременная замена масла: Периодичность замены масла зависит от условий эксплуатации, но, как правило, составляет от 6 до 12 месяцев. При интенсивной эксплуатации или работе в тяжелых условиях замена может потребоваться чаще.
• Визуальный осмотр: Регулярный осмотр редуктора на предмет утечек масла, повреждений корпуса, а также посторонних шумов и вибраций во время работы.
• Проверка затяжки крепежных элементов: Периодическая проверка затяжки болтовых соединений, особенно тех, которые крепят редуктор к оборудованию.

Заключение:

Редуктор крановый ВК-550 – это проверенное временем, надежное и эффективное решение для широкого спектра грузоподъемных механизмов. Его простая, но продуманная конструкция, высокие эксплуатационные характеристики и экономическая целесообразность делают его одним из наиболее востребованных редукторов на рынке. При соблюдении правил эксплуатации и своевременном обслуживании ВК-550 способен обеспечить долгие годы бесперебойной и безопасной работы, являясь надежным звеном в любом подъемном оборудовании.
