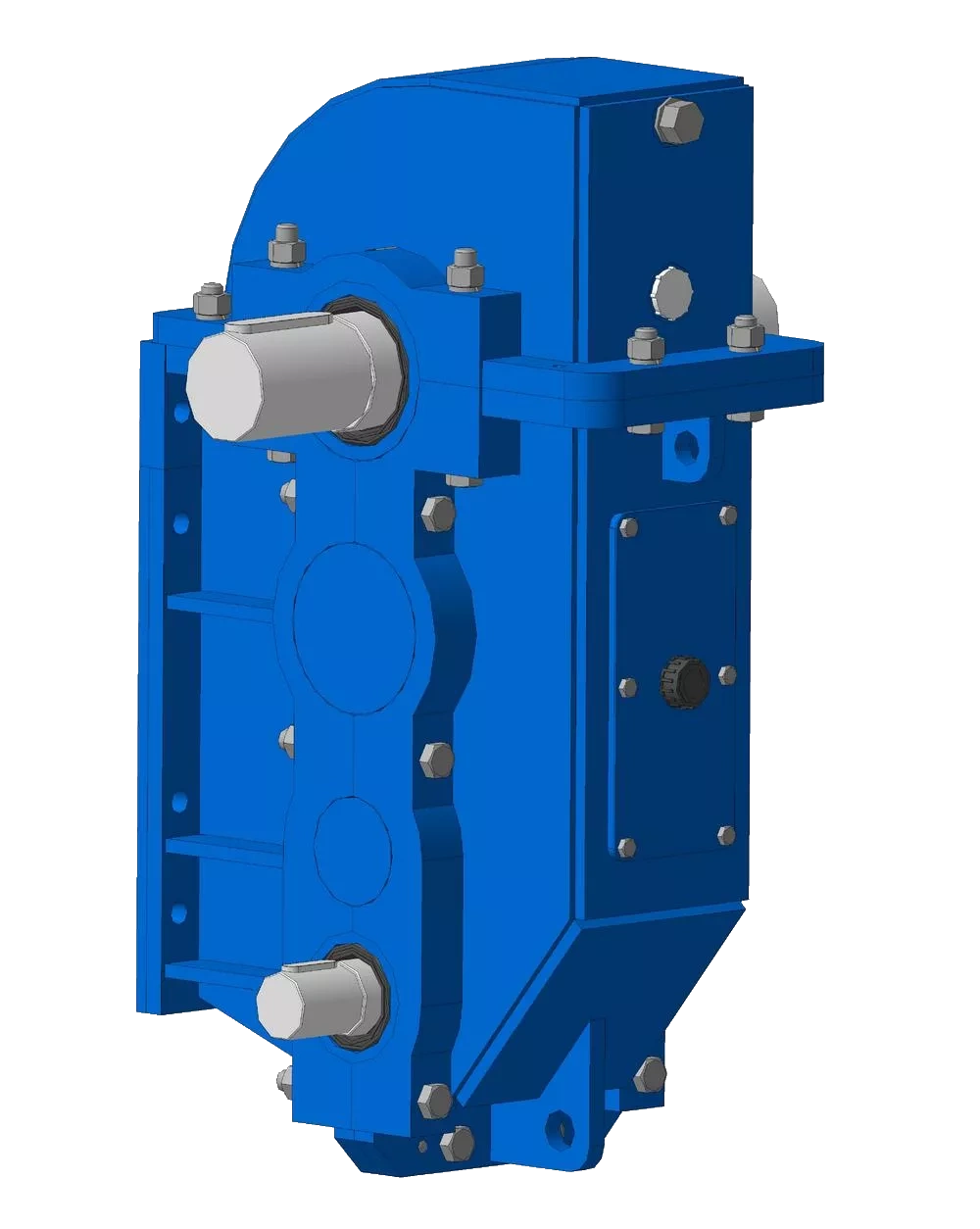

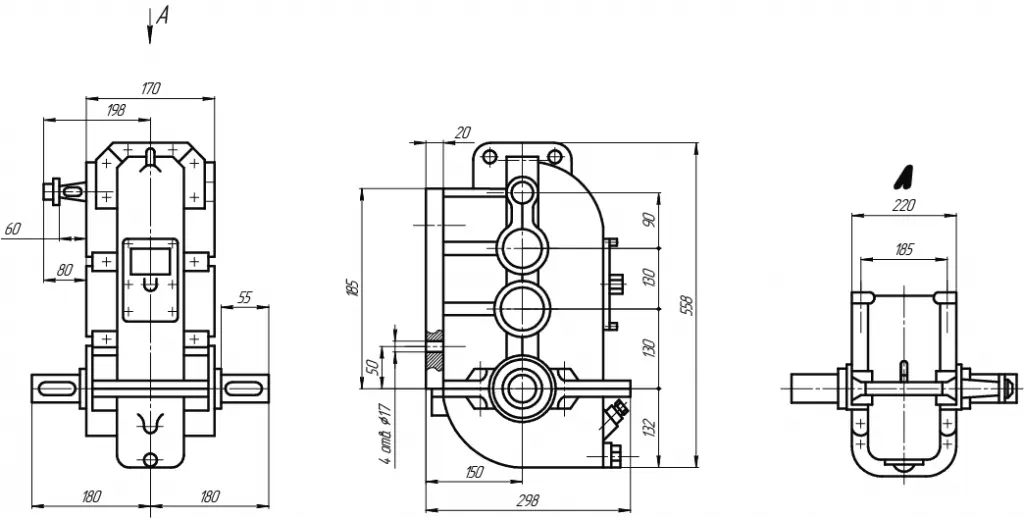

Редуктор ВК-350

• работа в повторно-кратковременных режимах, т.е. при переменных нагрузках с периодическими остановками;
• вращение валов в любую сторону;
• нагрузка одного направления и реверсивная;
• неагрессивная среда;
• температура внешней среды - 40° С до + 50° С;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м^З; климатические исполнения - У, Т, для категорий размещения 1-3 и климатические исполнения УХЛ и 04 для категории размещения 4 по ГОСТ 15150-6.
• Залив масла и наблюдение за состоянием зацеплений и подшипников производится через люк в крышке редуктора, закрываемый смотровой крышкой. Уровень масла в редукторах контролируется при помощи контрольной пробки. Отработанное масло сливается через сливное отверстие в нижней части корпуса, закрытое пробкой. Во избежание повышения давления при разогреве масла во время работы внутренняя полость редуктора сообщается с атмосферой через отдушину в смотровой крышке.Комплектность редукторов ВКВ комплект поставки редуктора входят: редуктор, паспорт. Редукторы ВК поставляются не заправленные маслом.Меры безопасности при монтаже и эксплуатации редуктора ВК-350, ВК-475, ВК-550Работы по монтажу и эксплуатации редуктора выполнять в соответствии с требованиями ГОСТ 12.2.003-74, ГОСТ 12.3.002-75 и ГОСТ 12.3.009-76 и РЭ на объект, в котором редуктор используется.
  1. При монтаже редуктора обеспечить свободный доступ к масломерной игле, заливному, контрольному и маслосливному отверстиям.
  2. Залив и слив масла из корпуса и проверку его уровня производить только при полной остановке редуктора.
  3. Работа редуктора без масла категорически запрещается.
  4. Включение редуктора производить только после его закрепления.
  5. При работе редуктора концы валов и соединительные муфты закрыть защитными кожухами.
  6. При разборке, технических осмотрах и ремонте редукторов нагрузку с выходного вала снять, двигатель отключить от сети электропитания.
  7. Техническое обслуживание и ремонтные работы проводить с соблюдением правил техники безопасности для такелажных, слесарных и сварочных работ. Требования техники безопасности указаны в ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
  8. Строповку редукторов осуществлять только за грузовые крюки на корпусе или проушины на крышке (если крюки на корпусе отсутствуют).
  9. Применение редуктора ВК-350Основная сфера применения редуктора ВК-350 – это крановое оборудование. Он используется в различных типах кранов, включая:
     • Мостовые краны: как в промышленных цехах, так и на складах.
     • Козловые краны: применяются на открытых площадках, например, в портах или на строительных объектах.
     • Консольные краны: для перемещения грузов в пределах рабочей зоны.
     • Другие грузоподъемные механизмы: где требуется надежное и эффективное снижение скорости и увеличение крутящего момента.
     Редуктор ВК-350 обеспечивает необходимую мощность и точность для выполнения таких задач, как:
     • Подъем и опускание грузов: плавное движение без рывков.
     • Перемещение крана по рельсам: обеспечение необходимой скорости и тяги.
     • Поворотные механизмы: для вращения стрелы или других частей крана.
     Характеристики редуктора ВК-350Редуктор ВК-350 обладает рядом ключевых характеристик, которые делают его востребованным в краностроении:
     • Тип редуктора: Цилиндрический, двухступенчатый. Это означает, что он имеет два ряда зубчатых колес, которые последовательно снижают скорость вращения.
     • Передаточное число: Обычно составляет 28,5. Это означает, что входной вал вращается в 28,5 раз быстрее, чем выходной.
     • Номинальный крутящий момент на выходном валу: 3500 Нм (Ньютон-метров). Это показатель максимальной силы, которую редуктор может передать для вращения.
     • Тип зацепления: Зубчатое зацепление с эвольвентным профилем. Обеспечивает высокую надежность и долговечность.
     • Тип корпуса: Чугунный. Обеспечивает прочность, жесткость и хорошую теплоотдачу.
     • Тип смазки: Жидкостная (картерная). Обеспечивает эффективное смазывание и охлаждение зубчатых пар.
     • Условия эксплуатации: Предназначен для работы в умеренном и холодном климате, при температуре окружающей среды от -40°C до +40°C.
     • Режим работы: Постоянный или повторно-кратковременный.
     • Направление вращения: Может быть как правым, так и левым, в зависимости от монтажа.
     Описание редуктора ВК-350Редуктор ВК-350 представляет собой компактный и прочный агрегат, состоящий из следующих основных элементов:
     1. Корпус: Изготавливается из высококачественного чугуна, что обеспечивает его прочность, устойчивость к вибрациям и хорошую теплоотдачу. Корпус имеет герметичную конструкцию для предотвращения утечки масла.
     2. Входной вал: Соединяется с электродвигателем или другим приводным механизмом. На входном валу установлены ведущие зубчатые колеса.
     3. Выходной вал: Соединяется с рабочим механизмом крана (например, барабаном лебедки). На выходном валу установлены ведомые зубчатые колеса.
     4. Зубчатые колеса: Цилиндрические зубчатые колеса с эвольвентным профилем, обеспечивающие плавное и эффективное передачу вращения. В двухступенчатом редукторе имеется две пары зубчатых колес.
     5. Подшипники: Высококачественные подшипники качения, обеспечивающие плавное вращение валов и снижающие трение.
     6. Система смазки: Картерная система смазки, где зубчатые колеса погружены в масло, обеспечивая их постоянное смазывание и охлаждение.
     Преимущества редуктора ВК-350:
     • Надежность и долговечность: Благодаря прочной конструкции и качественным материалам.
     • Высокая эффективность: Минимальные потери мощности при передаче.
     • Плавность работы: Обеспечивает точное
     и контролируемое перемещение грузов, что критически важно для безопасности и производительности крановых операций.
     • Компактность: Относительно небольшие габариты позволяют легко интегрировать его в различные конструкции кранов.
     • Универсальность: Подходит для широкого спектра кранового оборудования, что делает его популярным выбором для производителей и ремонтных служб.
     • Простота обслуживания: Регулярная проверка уровня масла и его своевременная замена обеспечивают долгий срок службы редуктора.
     Принцип работы:Принцип работы редуктора ВК-350 основан на передаче вращательного движения от входного вала к выходному через систему зубчатых колес. Электродвигатель, подключенный к входному валу, вращает его с высокой скоростью. Первое зубчатое колесо на входном валу (ведущее) входит в зацепление с первым зубчатым колесом на промежуточном валу (ведомым). Поскольку диаметр ведомого колеса больше, скорость вращения промежуточного вала снижается, а крутящий момент увеличивается. Затем вращение от промежуточного вала передается на вторую пару зубчатых колес, где происходит дальнейшее снижение скорости и увеличение крутящего момента. В итоге, выходной вал редуктора вращается с значительно меньшей скоростью, но с увеличенным крутящим моментом, достаточным для приведения в движение тяжелых грузов.Важные аспекты при эксплуатации и выборе:
     • Правильный монтаж: Редуктор должен быть установлен строго горизонтально, чтобы обеспечить правильное смазывание зубчатых колес. Неправильный монтаж может привести к преждевременному износу и поломке.
     • Своевременное обслуживание: Регулярная проверка уровня масла в картере редуктора и его замена в соответствии с рекомендациями производителя являются залогом долговечности. Также важно следить за состоянием уплотнений и подшипников.
     • Соответствие нагрузкам: При выборе редуктора необходимо убедиться, что его характеристики (особенно крутящий момент) соответствуют максимальным нагрузкам, которые будет испытывать грузоподъемный механизм. Превышение допустимых нагрузок может привести к поломке.
     • Условия эксплуатации: Редуктор ВК-350 предназначен для работы в определенных температурных режимах и при определенной влажности. Важно учитывать эти факторы при его установке и эксплуатации.
     • Качество смазочных материалов: Использование рекомендованных производителем смазочных материалов обеспечивает оптимальную работу и защиту зубчатых пар от износа.
     В заключение, редуктор крановый ВК-350 является надежным и проверенным решением для обеспечения эффективной работы грузоподъемных механизмов. Его простая, но продуманная конструкция, в сочетании с правильной эксплуатацией, гарантирует долгий срок службы и безопасность выполнения самых ответственных задач в промышленности и строительстве.Мы поставляем редукторы ВК и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеринбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка идет Транспортными компаниями. Доставка до терминалов в Воронеже бесплатно.

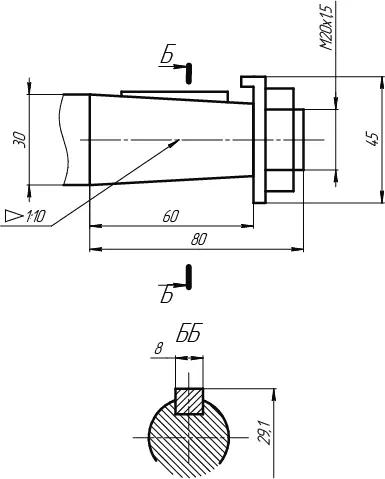

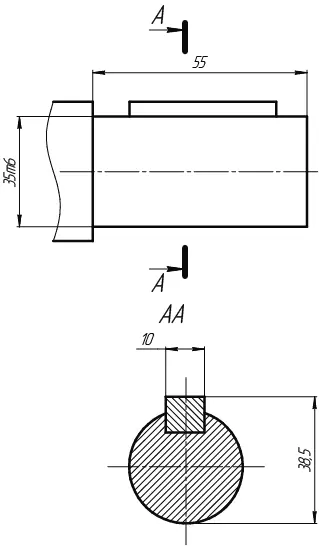

Входной вал                                                                      Выходной вал

"

Условное обозначение

1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.

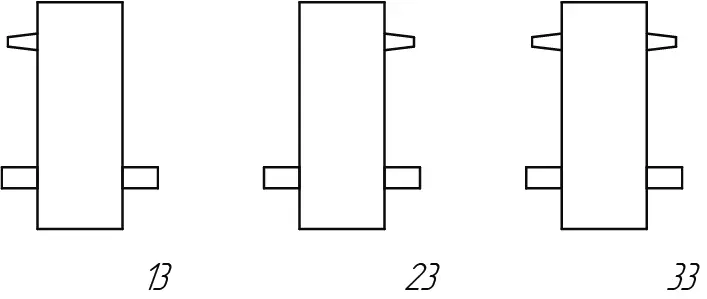

4. Вариант сборки.
