Редуктор КЦ2-1000

Предназначены для эксплуатации в микроклиматических районах с умеренным (климатическое исполнение У), а также сухим и влажным тропическим (Т) климатом и категории размещения 2 по ГОСТ 15150 в следующих условиях: нагрузка постоянная или переменная, одного направления и реверсивная; работа постоянная с периодическими остановками; вращение валов в любую сторону.
Редукторы серии КЦ расчитаны на непрерывный продолжительный режим работы при 600, 1000, 1500 оборотов в минуту входного вала. При работе с другими числами оборотов мощность редуктора находится путем интерполяции.

Пример обозначения редуктора при заказе:

КЦ2- 1000 – 28 – 42 ЦЦ У2

• У2 – климатическое исполнение и категория размещения

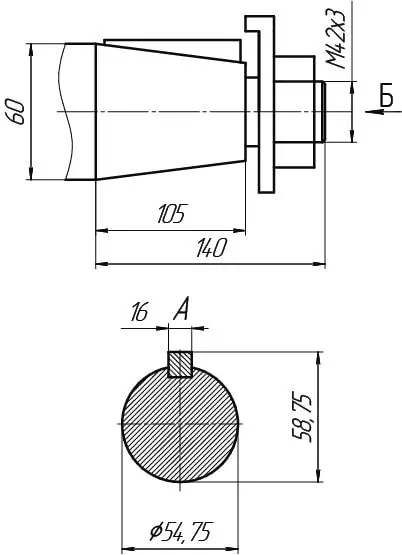

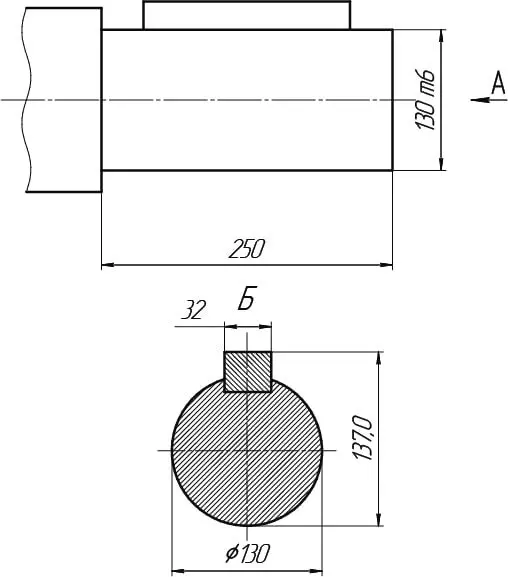

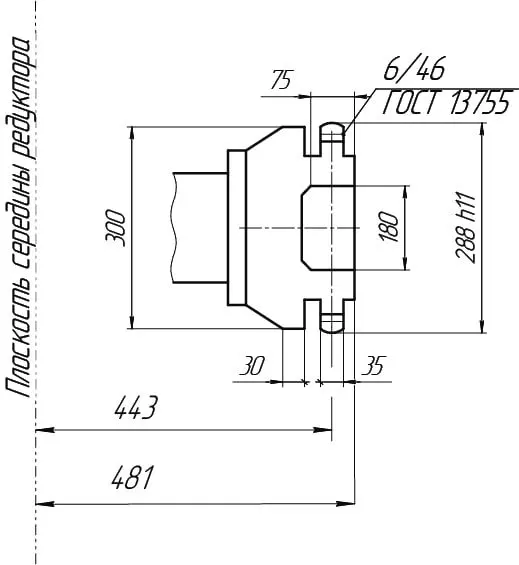

• ЦЦ – вариант исполнения конца входного и выходного вала соответственно

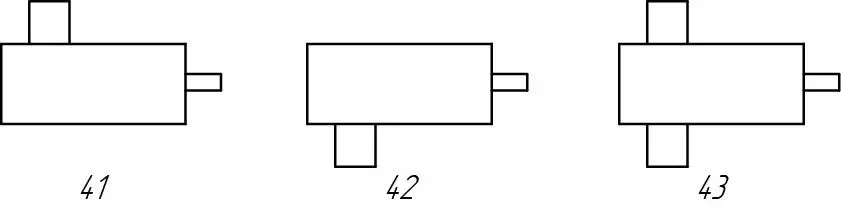

• 42 – вариант сборки
• 28 – номинальное передаточное число
• 1000 – межосевое расстояние
• КЦ2 – тип редуктора

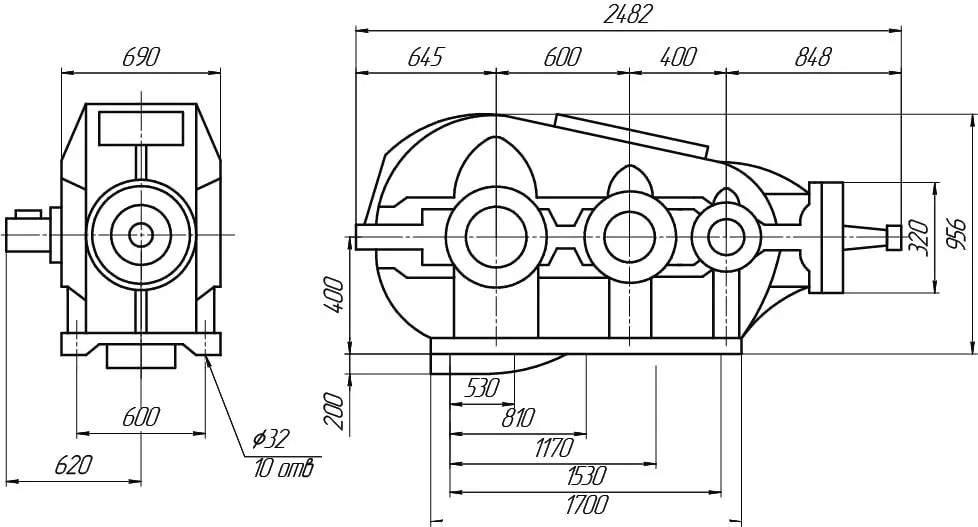

• Описание конструкцииКЦ2-1000 относится к многоступенчатым редукторам. В его основе лежит сочетание конической и цилиндрической зубчатых передач. Обычно это двухступенчатая конструкция, где первая ступень выполнена по коническому типу (для изменения направления вращения или значительного снижения скорости), а вторая — по цилиндрическому (для дальнейшего понижения частоты вращения с высокой точностью).Основные компоненты устройства:
  • Корпус: Изготовлен из высокопрочного чугуна, обеспечивает жесткость и гашение вибраций.
  • Зубчатые колеса: Стальные, с закалинной поверхностью зубьев (шестерни и колеса), что повышает износостойкость.
  • Подшипники: Опоры валов оснащены подшипниками качения или скольжения (в зависимости от конкретной модификации и нагрузки).
  • Уплотнения: Предусмотрены эффективные уплотнения на валах для предотвращения утечки смазки и попадания загрязнений.
  ХарактеристикиХарактеристики редуктора КЦ2-1000 могут незначительно варьироваться в зависимости от завода-изготовителя и конкретной серии, однако базовые параметры обычно следующие:
  • Номинальный крутящий момент на выходе: до 10 000 Н·м (отсюда цифра «1000» в маркировке, указывающая на порядок величины момента).
  • Передаточное число: Может варьироваться в широком диапазоне (обычно от 5 до 60 и более), подбирается под конкретные требования привода.
  • Входная частота вращения: Стандартно 1500 или 1000 об/мин (зависит от типа подключаемого двигателя).
  • КПД: Около 0,94–0,97 на одну ступень (общий КПД зависит от количества ступеней).
  • Масло: Используется промышленное редукторное масло класса ISO VG 220 или VG 320 (рекомендации см. в паспорте изделия).
  • Класс точности: Обычно 7-8 класс по ГОСТ.
  ПрименениеБлагодаря высокой прочности и способности передавать большие моменты, редукторы КЦ2-1000 находят широкое применение в тяжелой промышленности:
  1. Горнодобывающая отрасль: Приводы дробилок, грохотов, конвейерных систем.
  2. Металлургия: Вентиляторы доменных печей, приводы прокатных станов, мешалки.
  3. Цементная и строительная индустрия: Приводы шаровых мельниц, ротационных сушилок, транспортеров.
  4. Химическая промышленность: Приводы мощных насосов, мешалок реакторов.
  5. Энергетика: Приводы дымососов, питателей угля.
  Преимущества и особенности эксплуатации
  • Высокая нагрузочная способность: Коническо-цилиндрическая схема позволяет эффективно распределять нагрузку между зубчатыми зацеплениями.
  • Плавность работы: Цилиндрическая ступень обеспечивает относительно плавный ход, что снижает динамические нагрузки на привод.
  • Модульность: Возможность установки различных видов двигателей (электродвигателей, турбин) через муфты или напрямую.
  • Простота обслуживания: Конструкция предусматривает легкий доступ к узлам смазки и контроля.
  Требования к эксплуатацииДля обеспечения долгого срока службы необходимо:
  • Регулярно проверять уровень и качество смазочного материала.
  • Контролировать температуру подшипников и корпуса (недопустим перегрев выше 80–90°C).
  • Следить за отсутствием посторонних шумов и вибраций.
  • Периодически проводить ревизию зубчатых колес и подшипников на предмет износа или повреждений.
  Редуктор КЦ2-1000 является надежным решением для задач, требующих передачи значительных мощностей при необходимости изменения направления вращения и снижения скорости с высокой точностью.
