Цилиндрический редуктор РЦД-400

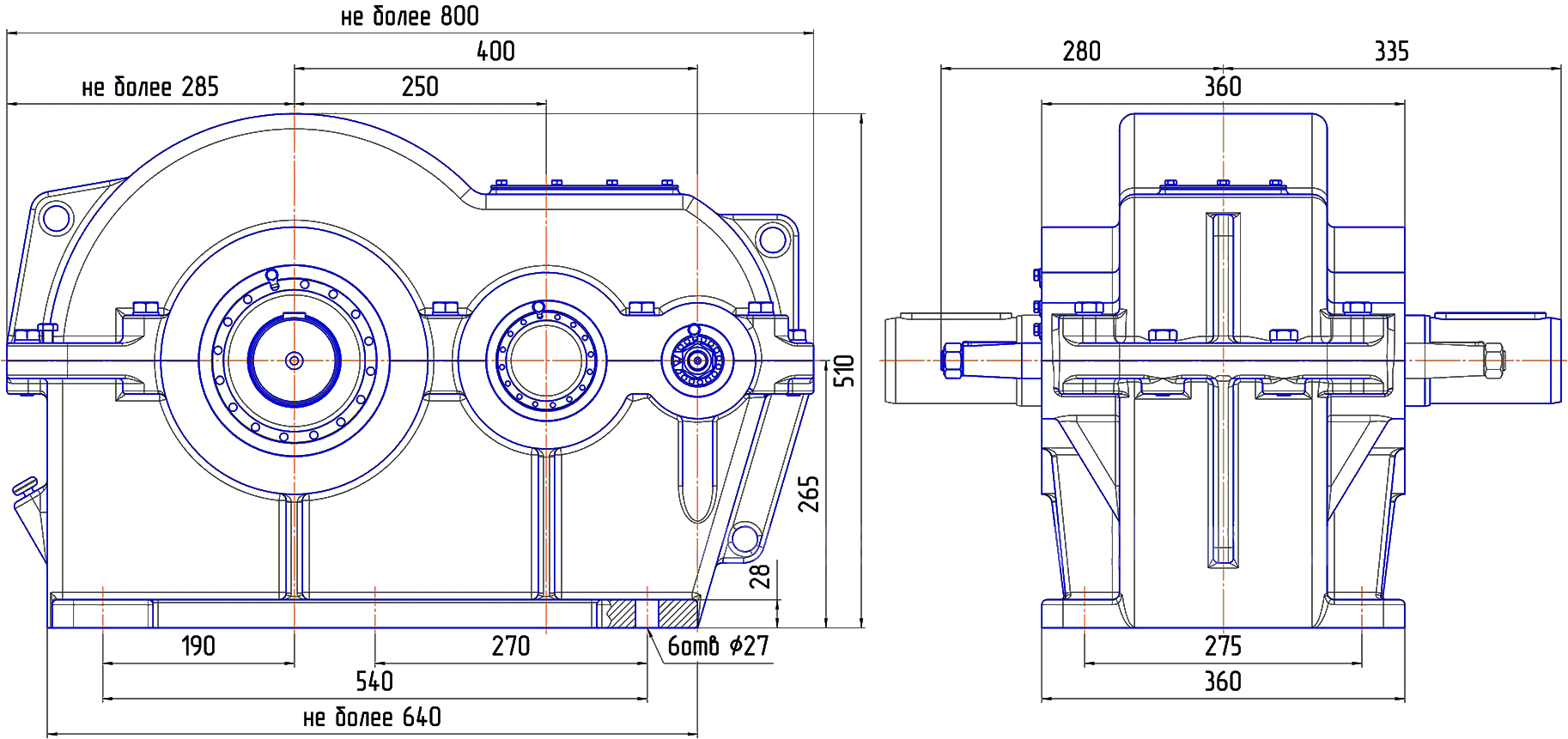

Основой конструкции РЦД-400 является литой корпус из серого чугуна, обеспечивающий жесткость и гашение вибраций. Внутри корпуса расположены две пары шестерен, что позволяет достичь значительного передаточного числа за один каскад. Зубчатые колеса изготовлены из легированных сталей с последующей закалкой зубьев, что гарантирует высокую износостойкость даже при пусковых перегрузках.

Смазка шестерен обычно осуществляется погружением колес в масляную ванну, что обеспечивает равномерное распределение смазки и эффективное охлаждение узлов. В стандартную комплектацию входят манометры для контроля давления масла, маслоуказательные пробки и сливные отверстия, что упрощает эксплуатацию и техническое обслуживание.

Основные технические характеристики

Характеристики могут незначительно варьироваться в зависимости от конкретного завода-производителя (например, ОАО «Завод тяжелого машиностроения» или аналоги), но общие параметры для серии РЦД-400 выглядят следующим образом:

• Номинальный крутящий момент на выходном валу: 4000 Н·м (для базовой версии) до 6300 Н·м для усиленных модификаций.
• Передаточное число: Диапазон от 12,5 до 45, в зависимости от подбираемой пары шестерен.
• КПД: Не менее 96–97% на одну ступень (общий КПД двухступенчатого редуктора составляет около 92–94%).
• Масса: В зависимости от исполнения, вес варьируется от 300 до 600 кг.
• Допустимая скорость вращения входного вала: До 1500 об/мин (при работе с электродвигателями стандартной синхронной скоростью).
• Температурный режим: Рабочая температура масла не должна превышать 85–90°C.

Сферы применения

Благодаря своей мощности и универсальности, цилиндрические редукторы серии РЦД находят применение в различных отраслях промышленности:

1. Горнодобывающая промышленность: Приводы дробилок, грохотов, конвейерных лент и подъемных механизмов.
2. Цементная и строительная индустрия: Приводы мешалок, смесителей, башенных кранов и транспортеров сырья.
3. Металлургия: Приводы прокатных станов, печей и систем транспортировки металла.
4. Энергетика и химическая промышленность: Приводы насосов, вентиляторов, компрессоров и смесительных установок.
5. Машиностроение: В качестве основного или вспомогательного привода в станках и автоматических линиях.

Преимущества и обслуживание

Главным преимуществом РЦД-400 является его ремонтопригодность. При необходимости замены подшипников или шестерен доступ к внутренним узлам осуществляется через крышки корпуса, которые легко снимаются. Регулярное обслуживание сводится к контролю уровня масла, замене смазки (рекомендуется каждые 6 месяцев интенсивной эксплуатации) и контролю температуры нагрева корпуса.

Для обеспечения длительного срока службы важно соблюдать правила монтажа: редуктор должен быть установлен на ровной площадке с использованием выравнивающих прокладок, а соединения с приводным и рабочим механизмами должны выполняться через муфты, компенсирующие возможные угловые и радиальные биения валов.
