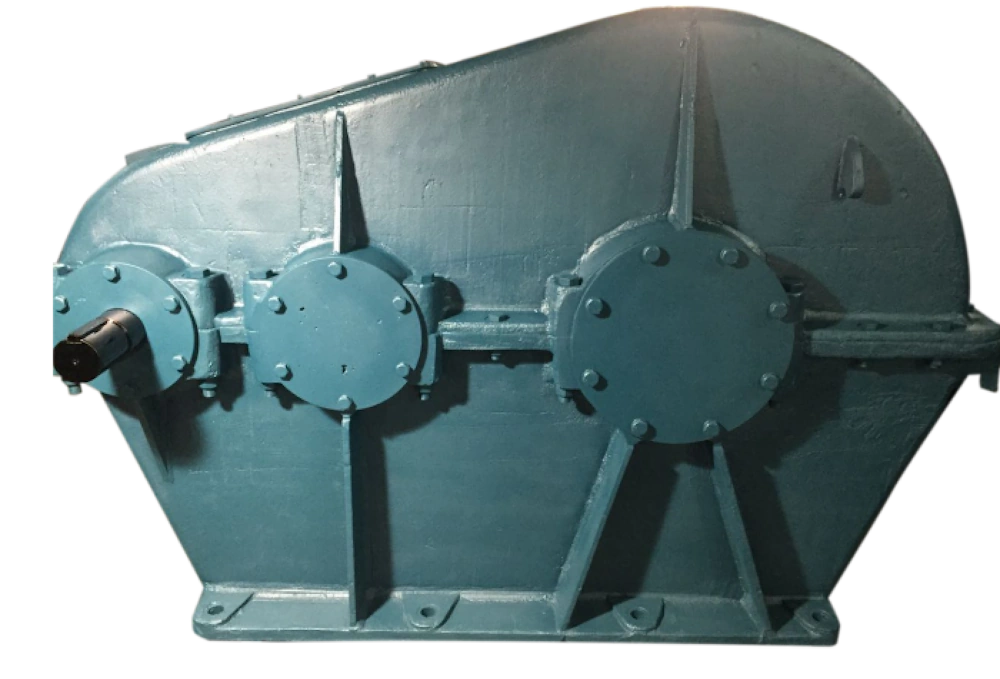

Редуктор ЦТНД 500
58reduktor

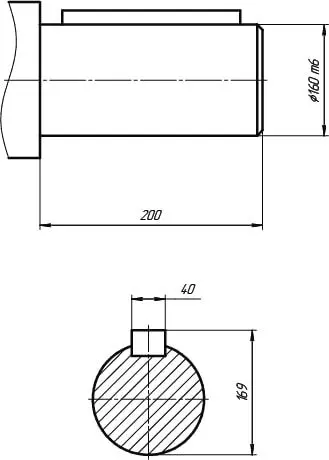

Редукторы с двумя линиями зацепления применяются для приводов конвейеров, элеваторов, питателей и других машин, эксплуатируемых на углеобогатительных фабриках. Редукторы представляют собой четырёхосную зубчатую передачу, состоящую из цилиндрических колёс, валы которых установлены в подшипниках качения, вмонтированных в чугунный корпус. Выходной вал редуктора типоразмера ЦТНД 500 оснащён двумя шпонками, расположенными под углом 120° друг к другу.
ОПИСАНИЕ РЕДКТОРА ЦТНД 500
Цилиндрический редуктор ЦТНД-500 представляет собой классический пример механической передачи, предназначенной для снижения частоты вращения и увеличения крутящего момента. Аббревиатура расшифровывается как «цилиндрический трехступенчатый нереверсивный диаметрально-компактный», что сразу дает представление о его конструктивных особенностях. Модификация «500» указывает на номинальный крутящий момент на низковоходном валу, составляющий 5000 Н·м (в некоторых исполнениях диапазон может варьироваться от 4000 до 6300 Н·м в зависимости от конкретного завода-изготовителя и серии).

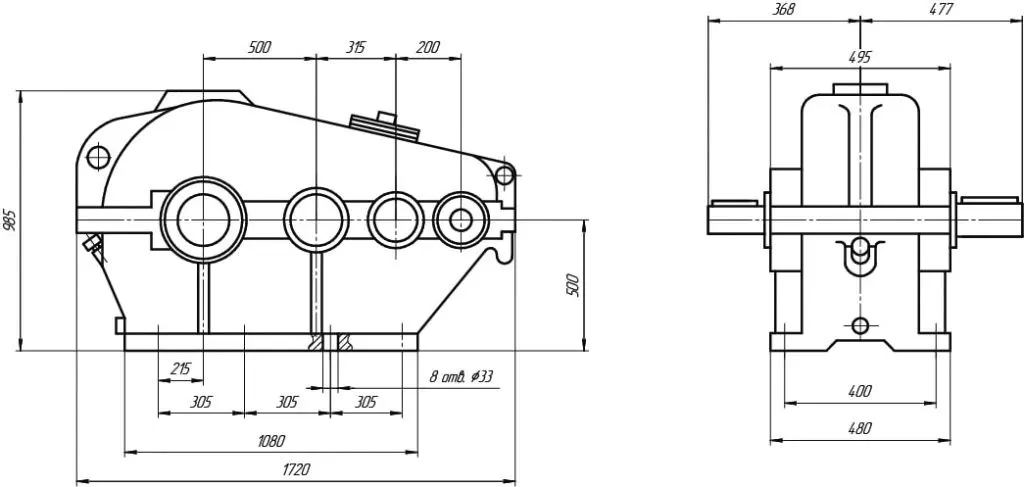

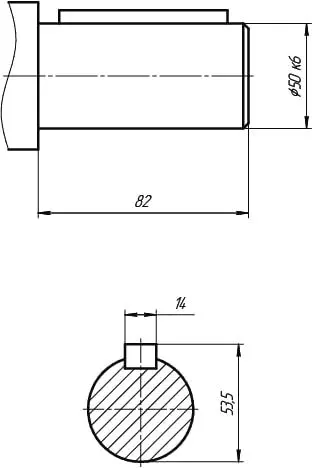

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА ЦТНД 500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА ЦТНД 500
| Параметр | Типоразмер редуктора | |||
| ЦТНД-315 | ЦТНД-400 | ЦТНД-500 | ЦТНД-630 | |
| Передаточное число | 63, 80, 100, 160 | |||
| Варианты сборки | 11, 12, 21, 22 | |||
| Крутящий момент на тихоходном валу, Н*м | 8300 | 17000 | 28500 | 52000 |
| Масса, кг. | 485 | 911 | 1448 | 2800 |

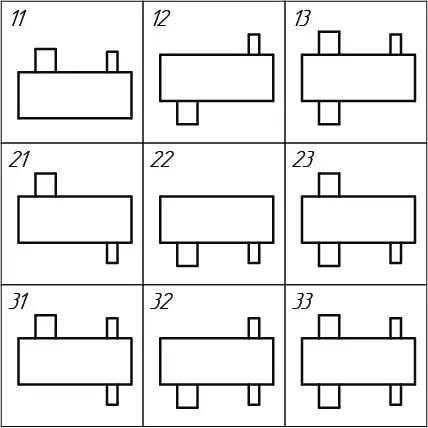

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ ЦТНД 500

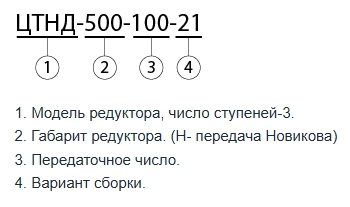

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ЦТНД 500
