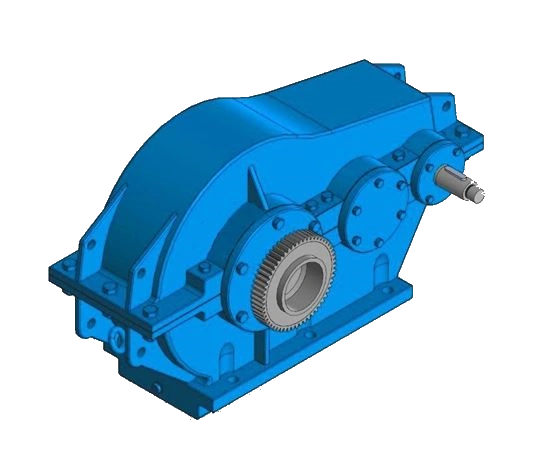

Редуктор цилиндрический Ц2У-315К

Редуктор Ц2У-315К представляет собой цилиндрический двухступенчатый горизонтальный узкий редуктор с коническими концами валов.

Краткое описание:

Конструкция: Две ступени косозубых цилиндрических передач в чугунном корпусе. Индекс «К» указывает на коническое исполнение концов входного и/или выходного валов, что облегчает посадку и демонтаж соединительных муфт и шкивов.
Назначение: Используется для увеличения крутящего момента и снижения частоты вращения в приводах тяжелого промышленного оборудования.
Особенности: Обладает высокой нагрузочной способностью при относительно компактных габаритах (узкая серия).
Межосевое расстояние: 315 мм на выходной ступени.
Эксплуатация: Предназначен для работы в районах с умеренным и тропическим климатом. Отличается надежностью при длительной работе в тяжелых условиях (краны, конвейеры, дробилки).
Это модификация стандартного Ц2У-315, адаптированная под конкретные типы соединений валов с исполнительными механизмами.

ОПИСАНИЕ РЕДУКТОРА Ц2У-315К

Редуктор Ц2У-315К применяется в приводах тяжелых машин и механизмов, требующих передачи высоких крутящих моментов. Индекс «К» (конические валы) делает его удобным для частого монтажа/демонтажа муфт.

Основные области применения:

• Крановое оборудование: приводы передвижения и подъема мостовых, козловых и башенных кранов.
• Горнодобывающая промышленность: мощные ленточные конвейеры, дробилки, элеваторы и питатели.
• Металлургия: приводы рольгангов, вспомогательные механизмы прокатных станов.
• Строительная индустрия: крупные бетоносмесительные установки, оборудование для производства кирпича и блоков.
• Энергетика: приводы тягодутьевых машин (вентиляторы, дымососы) и мощных насосов.
• Лесная промышленность: приводы окорочных станков и мощных лесопильных рам.

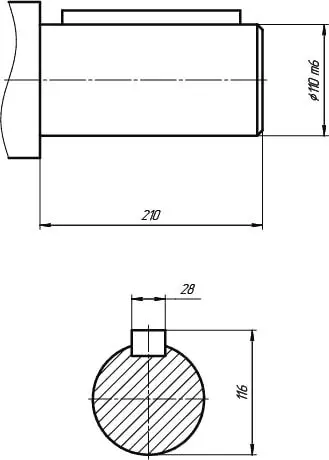

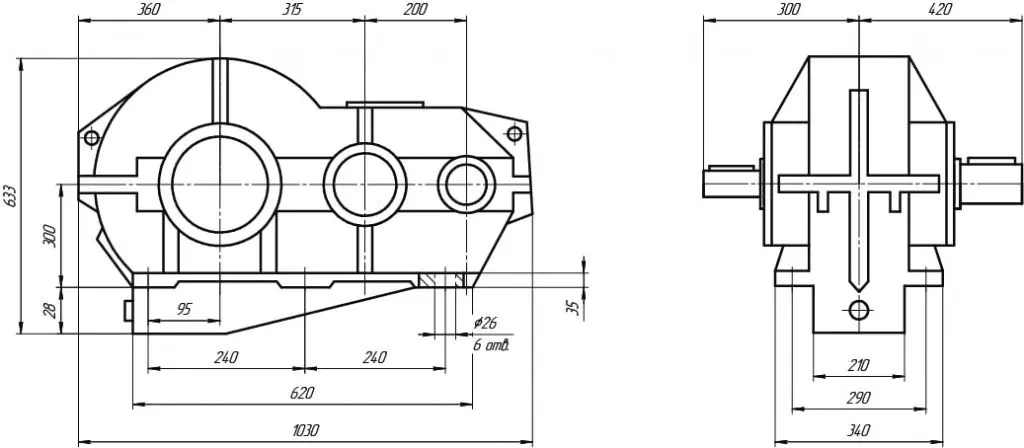

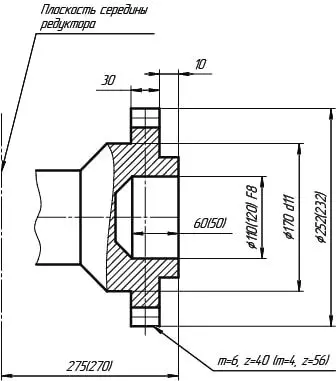

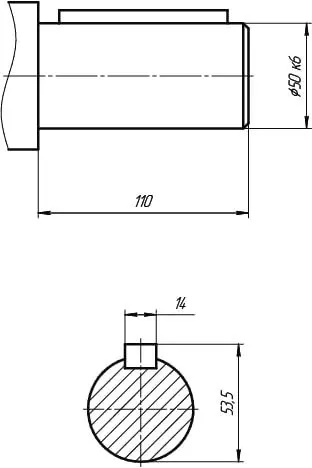

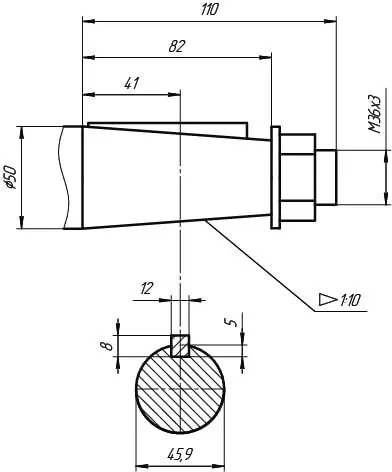

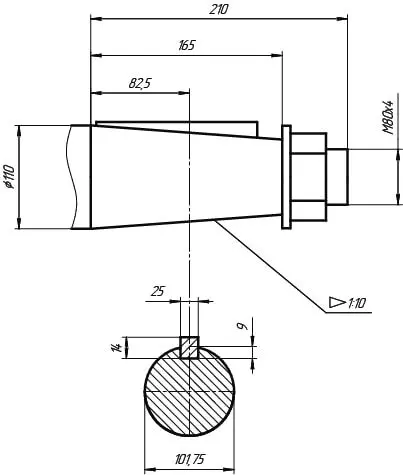

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА Ц2У-315К

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ц2У-315К

Типоразмер редуктора			Редуктор Ц2У-315К
Передаточное число			8		10	12,5	16		20		25	31,5	40	50
Частота вращения	Режим работы		Допускаемый крутящий момент на выходном валу редуктора, Н-м
входного вала, об./мин.
500	Нереверсивный	л	10300		10700	10400	9900			10800	11200	9800	8700	1000
		с	9200							8600				7900
		т			9200						8600			7600
750		л	9700		10100   10300		9900			10100	10500	9800	8700	10000
		с			9200					8600				7600
		т	9100		9200		9100			8600				7600
1000		л	9200		9600	9900	9800			9600	10000	9800	8700	9600
		с	9200							8600				7600
		т	8900		9100		8800			8600				7600
1500		л	9100		9200	300	9600			9000	9300	9700	8600	8900
		с	8900		9100	9200	9200			8600				7600
		т	8600		8800		8500			8600				7600
500	Реверсивный	л	8000		8300	8100	7600			8400	8700	7600	6700	8300
		с	7100							6600			6700	6100
		т	7100							6600				5900
750		л	7500-		7600   8000		7600			7800	8100	7600	6700	7700
		с			7100					6600				5960
		т	7100							6600				5900
1000		л	7100		7400	7700	7600			7500	7700	7600	6700	7400
		с	7100							6600				5900
		т	7100							6600				5900
1500		л	7000	7100		7200		7400		7000	7200	7500	6700	6900
		с	7000	7100						6600				5900
		т	7000	7100						6600				5900

Номинальное передаточное отношение		8; 10; 12,5; 16; 20; 31,5; 40; 50
Продолжительность включения (ПВ, %)		15	25	40
Номинальный крутящий момент на тихоходном валу, Н·м, min / max		8600/9700	7600/9200	7600/8800
Номинальная передаваемая мощность, кВт, max / min		190/27	175/24	169/24
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала	тихоходного, min / max	31500 / 31500
	быстроходного, min / max	2000 / 4000
Масса, кг, не более		460

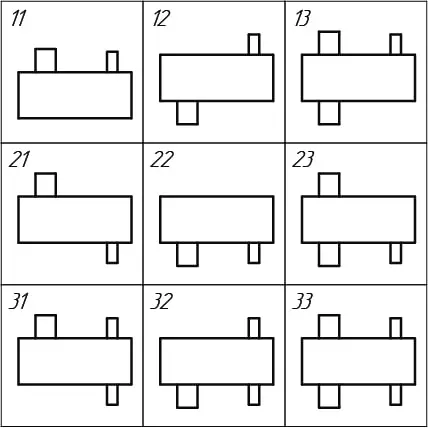

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ Ц2У-315К

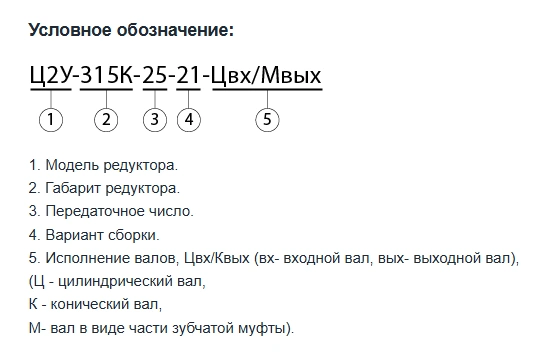

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА Ц2У-315К
