Редуктор цилиндрический Ц2У-160
58reduktor
Основные характеристики редуктора Ц2У-160:
Тип: цилиндрический двухступенчатый горизонтальный.
Межосевое расстояние (выходной ступени): 160 мм.
Номинальный крутящий момент: 1000–1250 Н·м (зависит от передаточного числа).
Передаточные числа (i): 8; 10; 12,5; 16; 20; 25; 31,5; 40.
Допускаемая радиальная консольная нагрузка:
на входном валу: 1000 Н;
на выходном валу: 9000 Н.
КПД: не менее 0,97.
Масса: 95 кг.
Частота вращения входного вала: до 1500 об/мин.
Редуктор предназначен для изменения крутящих моментов и частоты вращения в приводах различных механизмов. Работает в длительном (S1) и повторно-кратковременных режимах.
ОПИСАНИЕ РЕДУКТОРА Ц2У-160
Редуктор Ц2У-160 применяется в приводах различных машин и механизмов для увеличения крутящего момента и уменьшения частоты вращения.
Основные сферы и оборудование:
- Подъемно-транспортное оборудование: конвейеры, транспортеры, лебедки, тельферы.
- Строительная техника: бетоносмесители, растворонасосы.
- Промышленное производство: станки, измельчители, мешалки, приводы питателей.
- Горнодобывающая промышленность: дробилки, элеваторы.
- Сельское хозяйство: оборудование для переработки зерна и кормов.
Условия эксплуатации:
- Работа в режиме постоянной или переменной нагрузки.
- Вращение валов в обе стороны (реверсивность).
- Непрерывная работа или работа с периодическими остановками.
- Запыленность воздуха не более 10 мг/м³.

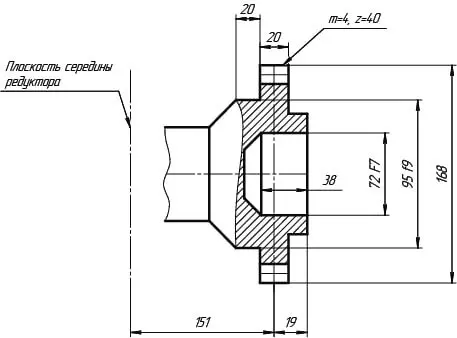

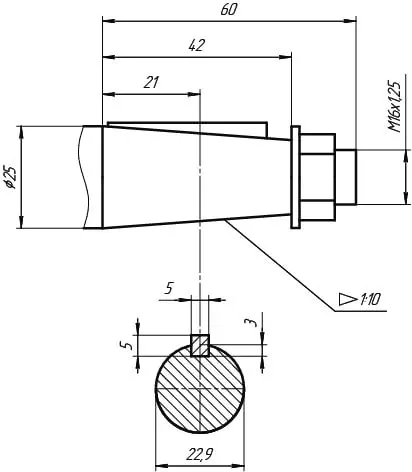

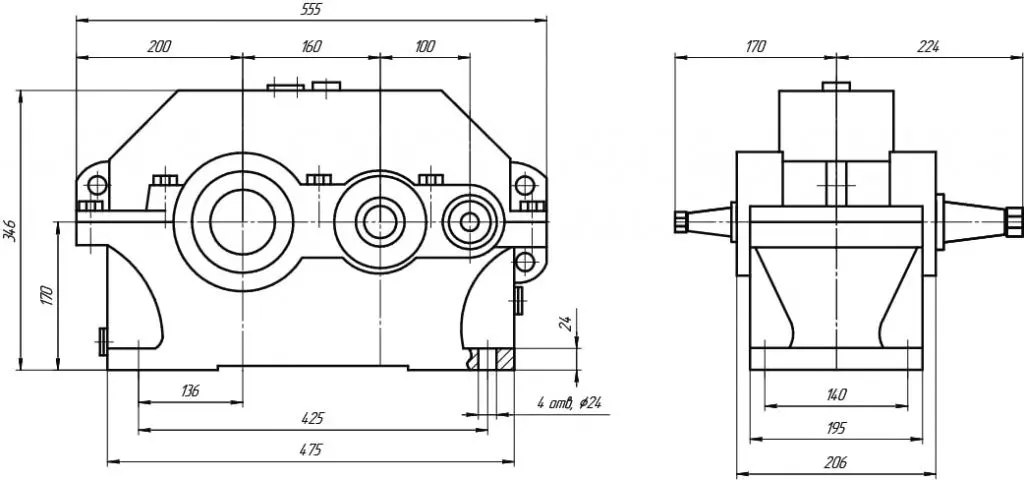

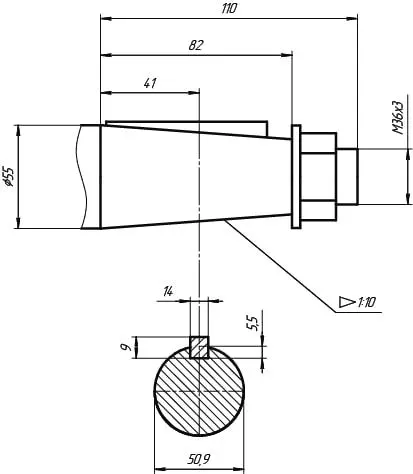

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА Ц2У-160
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА Ц2У-160
| Параметры | Типоразмер 1Ц2У | ||
| 1Ц2У 160 | |||
| Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
| Ном. крутящий момент на вых. валу при длительной работе с постоянной нагрузкой, Нм | непрерывный (Н) ПВ=100% | 1250 | |
| Номинальный крутящий момент на вых. валу при работе редуктора в повторно-кратковременных режимах, Нм | тяжелый (Т) ПВ=40% | 1600 | |
| средний (С) ПВ=25% | 2000 | ||
| легкий (Л) ПВ=15% | 2500 | ||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н | входного | непрерывный (Н) ПВ=100% | 1000 |
| тяжелый (Т) ПВ=40% | 1150 | ||
| средний (С) ПВ=25% | 1280 | ||
| легкий (Л) ПВ=15% | 1450 | ||
| выходного | непрерывный(Н) ПВ=100% | 9000 | |
| тяжелый (Т) ПВ=40% | 10000 | ||
| средний (С) ПВ=25% | 11200 | ||
| легкий (Л) ПВ=15% | 12500 | ||
| КПД, не менее | 0,97 | ||
| Масса, кг | с чугунным корпусом | 95 | |
| с алюминиевым корпусом | 57 | ||

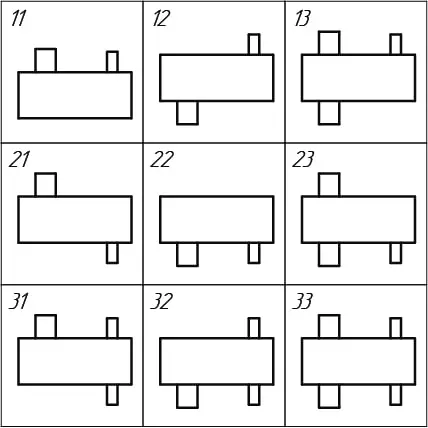

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ Ц2У-160

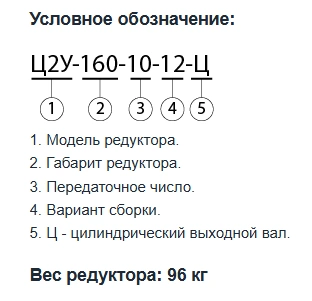

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА Ц2У-160
