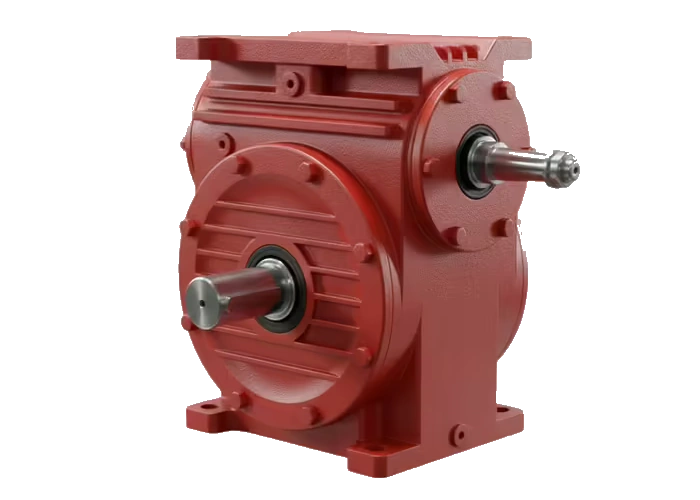

Редуктор червячный РЧУ-100

Червячный редуктор РЧУ-100 – это проверенное временем решение для тех, кто ценит надежность и долговечность. Этот тип редуктора широко применяется в различных отраслях промышленности, где требуется плавное и точное преобразование вращательного движения. Но чтобы ваш РЧУ-100 служил верой и правдой долгие годы, важно понимать, в каких условиях он способен работать максимально эффективно.

ОПИСАНИЕ РЕДУКТОРА РЧУ-100

• Температурный режим:
  • Нормальная эксплуатация: РЧУ-100 рассчитан на работу в диапазоне температур от -40°C до +50°C. Это делает его универсальным решением как для суровых зимних условий, так и для жаркого лета.
  • Важно: При эксплуатации в экстремальных температурах (ближе к крайним значениям диапазона) может потребоваться контроль уровня смазки и, возможно, ее периодическая замена на более подходящую для данных условий.
• Влажность и агрессивные среды:
  • Стандартные условия: Редуктор предназначен для работы в умеренно влажной среде.
  • Ограничения: Прямое попадание воды, высокой влажности, пыли, а также воздействие агрессивных химических веществ (кислот, щелочей, растворителей) могут привести к коррозии, износу уплотнений и снижению эффективности работы.
  • Рекомендации: В условиях повышенной влажности или наличия агрессивных сред рекомендуется использовать дополнительные меры защиты, такие как герметичные корпуса, специальные покрытия или установка редуктора в защищенном помещении.

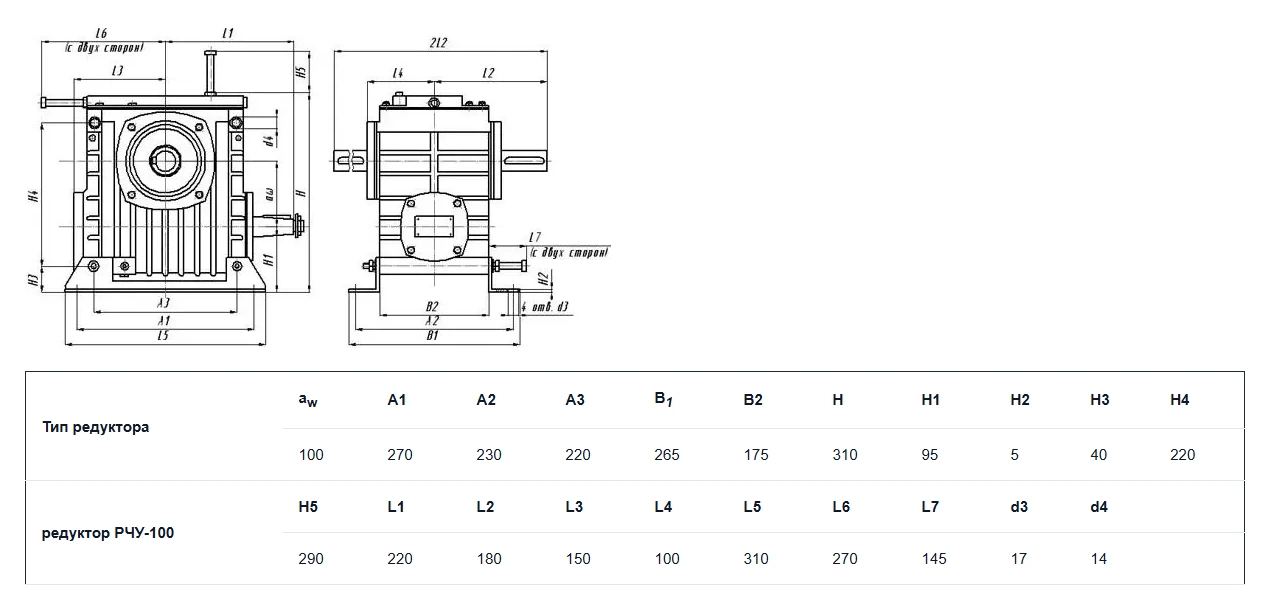

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА РЧУ-100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА РЧУ-100

Передаточные числа		Частота вращения входного вала, об/мин.
		750		1000		1500
Номинальные	Фактические	Допускаемый крутящий момент на вых. валу, Нм	КПД,%	Допускаемый крутящий момент на вых. валу, Нм	КПД,%	Допускаемый крутящий момент на вых. валу, Нм	КПД,%
8	7,75	447	91	425	92	380	93
10	10	460	90	410	91	367	93
12,5	12	470	89	420	90	374	92
16	15,5	492	85	440	87	392	89
20	20	464	83	414	85	389	87
25	24	466	83	417	84	372	87
31,5	31	500	63	448	66	400	70
40	40	485	71	433	74	387	78
50	48	483	71	436	73	389	77
63	64	396	60	350	64	313	69
80	84	366	58	327	61	292	67
Допускаемая радиальная нагрузка на валу, Н	Входной	800
	Выходной	5500
Корр-ный уровень з вуковой мощности, дБА	80
Масса, кг	57

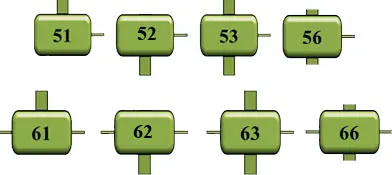

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ РЧУ-100
