Редуктор Ч2-40/80

Основой конструкции является червяк (винтовая шестерня) и червячное колесо, изготовленные из различных марок сталей для обеспечения износостойкости пар трения.

• Передаточное отношение: Стандартные значения варьируются от 20 до 80. Выбор конкретного передаточного числа зависит от требований привода: большие числа обеспечивают более точное позиционирование и высокий крутящий момент на выходе, но снижают КПД.
• КПД: Эффективность червячных редукторов Ч2 находится в диапазоне 70–92%. Этот показатель напрямую зависит от передаточного числа и качества смазки. Чем выше передаточное число, тем ниже КПД, что является физическим ограничением данного типа передач.
• Материалы: Червяки обычно изготавливаются из легированных сталей (например, 20ХН, 38ХМЮА) с последующей цементацией и закалкой поверхности. Червячные колеса отливаются из оловянистой бронзы или безоловянистых сплавов, что критически важно для снижения коэффициента трения.
• Монтажное исполнение: Редукторы выпускаются в различных вариантах: с горизонтальным или вертикальным расположением валов, с возможностью установки тормозных электроприводов или энкодеров.

Сфера применения

Благодаря своей способности работать в условиях высоких нагрузок и обеспечивать плавность хода, червячные редукторы Ч2 применяются в отраслях, где важна надежность и компактность:

1. Горнодобывающая и металлургическая промышленность: В качестве привода конвейерных лент, питателей и дробильного оборудования.
2. Строительное и дорожное машиностроение: В бетономешалках, вибростолах, подъемных кранах и лебедках.
3. Пищевая и химическая промышленность: Там, где требуется частая мойка оборудования; специальные исполнения могут иметь защиту от агрессивных сред.
4. Легкая промышленность: В ткацких станках, упаковочном оборудовании и текстильных машинах, где важна точность регулировки скорости.
5. Сельское хозяйство: В сеялках, культиваторах и других механизмах, требующих снижения оборотов двигателя трактора.

Преимущества и особенности эксплуатации

Главное преимущество червячных редукторов — самоблокирующийся эффект. При определенных соотношениях углов захода червяка механизм невозможно повернуть со стороны выходного вала, что обеспечивает безопасное удержание груза в подвешенном состоянии без дополнительных тормозов. Это делает их идеальными для подъемных механизмов.

Однако эксплуатация требует строгого соблюдения правил обслуживания. Червячные передачи чувствительны к перегреву из-за высокого скольжения в зацеплении. Необходимо использовать рекомендованные марки трансмиссионных масел (часто синтетических или полусинтетических с присадками EP) и контролировать температурный режим. Регулярная проверка уровня масла и герметичности уплотнений продлевает срок службы редуктора до 10–15 лет при правильной эксплуатации.

При выборе редуктора Ч2-40/80 важно учитывать не только номинальный крутящий момент, но и динамические нагрузки, а также условия окружающей среды (пыль, влажность, перепады температур), чтобы подобрать соответствующее исполнение корпуса и уплотнений.

Чтобы понять, почему редуктор Ч2-40/80 так популярен, давайте рассмотрим его основные характеристики:

• Тип редуктора: Червячный. Это означает, что он использует червячную передачу, состоящую из червяка (винта) и червячного колеса. Такая конструкция обеспечивает высокий коэффициент редукции и самоторможение.

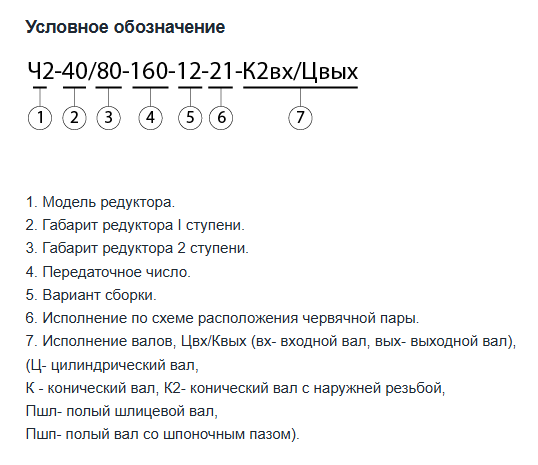

• Передаточное число: В названии "Ч2-40/80" цифры указывают на основное передаточное число. В данном случае, это 40:1. Это означает, что на один оборот червяка, червячное колесо совершает 1/40 оборота. Существуют и другие модификации с различными передаточными числами, например, Ч2-50/80, Ч2-60/80 и т.д.
• Межосевое расстояние: Цифра "80" в названии указывает на межосевое расстояние между валами червяка и червячного колеса, которое составляет 80 мм. Это важный параметр для определения габаритов редуктора.
• Крутящий момент: Редуктор Ч2-40/80 способен передавать значительный крутящий момент, что делает его пригодным для работы с нагруженными механизмами. Точные значения крутящего момента зависят от конкретной модели и условий эксплуатации.
• Самоторможение: Одной из важнейших особенностей червячных редукторов является их самоторможение. Это означает, что при отключении двигателя, редуктор способен удерживать нагрузку без дополнительного тормозного устройства. Это свойство делает его идеальным для применений, где важна безопасность и предотвращение самопроизвольного движения.
• Компактность: Червячные редукторы, как правило, имеют более компактные размеры по сравнению с другими типами редукторов с аналогичным передаточным числом.
• Низкий уровень шума и вибрации: При правильной эксплуатации и смазке, червячные редукторы работают относительно тихо и с минимальными вибрациями.
• Надежность и долговечность: При соблюдении регламента обслуживания, редукторы Ч2-40/80 отличаются высокой надежностью и длительным сроком службы.

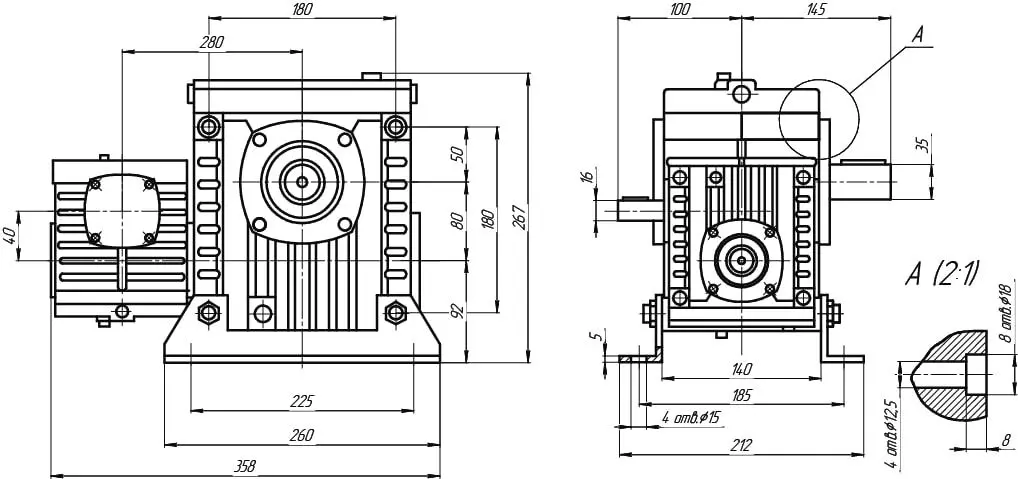

Описание конструкции:

Редуктор Ч2-40/80 состоит из следующих основных элементов:

1. Корпус: Обычно изготавливается из чугуна или алюминиевого сплава, обеспечивая прочность и защиту внутренних компонентов.
2. Червяк: Это винтообразный вал, который вращается от приводного двигателя.
3. Червячное колесо: Зубчатое колесо, которое находится в зацеплении с червяком. Его вращение происходит с пониженной скоростью и увеличенным крутящим моментом.
4. Вал червяка: Входной вал, к которому подключается двигатель.
5. Вал червячного колеса: Выходной вал, который передает пониженное вращение и увеличенный крутящий момент на рабочий механизм.
6. Подшипники: Обеспечивают плавное вращение валов и снижают трение
