Червячный редуктор 2Ч-80

Редуктор 2Ч-80 представляет собой мощное одноступенчатое решение для промышленных приводов, требующих высокого крутящего момента. Благодаря увеличенному межосевому расстоянию, этот агрегат обеспечивает exceptionalную надежность при работе с тяжелыми нагрузками в условиях интенсивной эксплуатации.

Климатическое исполнение: У, Т, УХЛ, О
Категории размещения: 1-4 по ГОСТ 15150-69
Максимальная частота вращения: 1500 об/мин
Расширенный диапазон передаточных чисел: 8-80

ОПИСАНИЕ РЕДУКТОРА 2Ч-80

• Усиленная червячная пара с повышенным ресурсом работы
• Оптимизированная система смазки для продолжительной работы
• Возможность работы в реверсивном режиме
• Широкий температурный диапазон: от -40°С до +50°С
• Увеличенный срок службы при непрерывной эксплуатации
• Червячный редуктор 2Ч-80: Надежный помощник в механизмахЧервячный редуктор 2Ч-80 – это компактное и эффективное устройство, которое находит широкое применение в различных отраслях промышленности и быта. Его основная задача – снижение скорости вращения и увеличение крутящего момента, что делает его незаменимым компонентом во многих механизмах.Где применяется 2Ч-80?Благодаря своим характеристикам, редуктор 2Ч-80 успешно используется в:
  • Конвейерных системах: для плавного перемещения грузов на производстве и складах.
  • Подъемных механизмах: в небольших лебедках, талях, где требуется точное и контролируемое движение.
  • Станках и оборудовании: для привода различных рабочих органов, где важна стабильность оборотов и высокий крутящий момент.
  • Металлообрабатывающем оборудовании: в станках для обработки древесины, пластика и других материалов.
  • Пищевой промышленности: в оборудовании для перемешивания, дозирования и упаковки продуктов.
  • Сельском хозяйстве: в различных агрегатах для обработки почвы, кормления животных и других задач.
  • Бытовых устройствах: в некоторых видах автоматических ворот, подъемных столов и других механизированных систем.
  Ключевые характеристики 2Ч-80:Редуктор 2Ч-80 обладает рядом преимуществ, которые делают его востребованным:
  • Передаточное число: Обычно составляет от 8 до 50, что позволяет достичь значительного снижения скорости.
  • Номинальный крутящий момент на выходном валу: Это один из важнейших показателей, определяющий нагрузочную способность редуктора. Для 2Ч-80 этот параметр находится в пределах от 100 до 300 Нм, в зависимости от конкретной модификации и условий эксплуатации.
  • КПД (коэффициент полезного действия): Червячные редукторы, как правило, имеют более низкий КПД по сравнению с цилиндрическими, но для 2Ч-80 он находится в пределах 60-80%, что является приемлемым для многих применений.
  • Габаритные размеры: Редуктор 2Ч-80 отличается компактностью, что облегчает его интеграцию в ограниченное пространство.
  • Простота конструкции: Червячная передача имеет относительно простую конструкцию, что упрощает обслуживание и ремонт.
  • Самоторможение: Одной из отличительных особенностей червячных редукторов является их способность к самоторможению. Это означает, что при отключении двигателя выходной вал не будет вращаться под действием нагрузки, что повышает безопасность эксплуатации.
  • Низкий уровень шума: При правильной установке и смазке, червячные редукторы работают относительно тихо.
  Важно помнить:При выборе редуктора 2Ч-80 необходимо учитывать:
  • Требуемое передаточное число и крутящий момент.
  • Режим работы (постоянный, прерывистый).
  • Условия окружающей среды (температура, влажность, запыленность).
  • Тип двигателя, с которым будет работать редуктор.
  В заключение, червячный редуктор 2Ч-80 – это надежное и универсальное решение для задач, требующих снижения скорости и увеличения крутящего момента. Его компактность, простота и способность к самоторможению делают его ценным компонентом во многих механических системах.
• Мы поставляем червячные редукторы, цилиндрические горизонтальные редукторы и другую продукцию во все регионы Российской Федерации: Москва, Санкт-Петербург, Ростов-на-Дону, Нижний Новгород, Нижний Тагил, Белгород, Ставрополь, Краснодар, Уфа, Екатеринбург, Калуга, Камышин, Урюпинск, Волгоград, Омск, Орск, Киров, Кирово-Чепецк, Улан-Уде, Тула, Тверь, Иваново, Новороссийск, Сочи, Адлер, Иркутск, Томск, Владивосток, Хабаровск, Вологда, Пенза, Самара, Волгоград, Волжский, Тамбов, Липецк, Норильск, Новосибирск и многие другие. Отправка идет транспортными компаниями. Доставка до терминалов в Воронеже бесплатно.

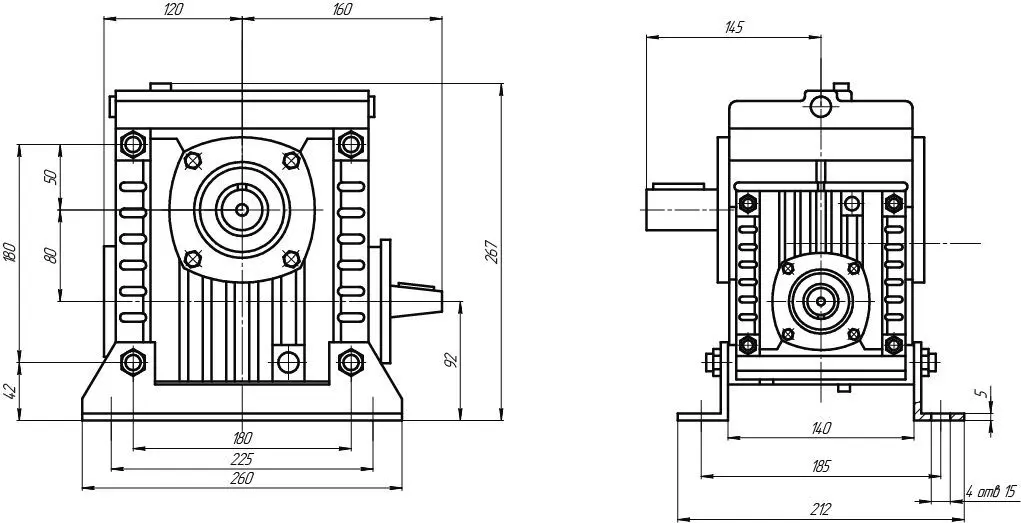

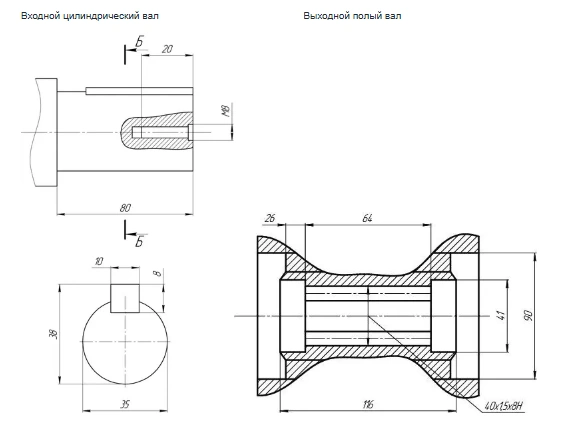

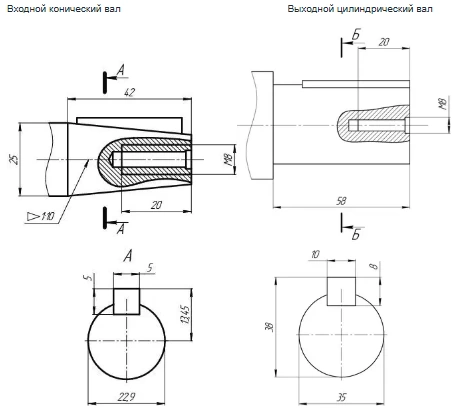

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕДУКТОРА 2Ч-80

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА 2Ч-80

точное число	Значения допустимых крутящих моментов на выходном валу МT, КПД и термической мощности NT при частоте вращения входного вала n, об/мин									Допускаемая консольная нагрузка на валу, H		Масса, кг
	750			1000			1500			входном	выходном
	МT, Н·м	КПД	NT, кВт	МT, Н·м	КПД	NT, кВт	МT, Н·м	КПД	NT, кВт
8	280	0,89	3,1	250	0,9	3,6	212	0,91	4,6	500	4000	19
10	250	0,88	2,2	224	0,89	2,6	190	0,9	3,4
12	250	0,86	1,8	230	0,87	2,2	195	0,89	2,8
16	280	0,83	1,7	250	0,85	1,9	218	0,86	2,5
20	243	0,79	1,2	224	0,81	1,5	195	0,84	1,9
25	243	0,78	1	224	0,79	1,2	195	0,83	1,5
31,5	300	0,72	1,1	280	0,75	1	250	0,78	1,7
40	243	0,67	0,7	218	0,71	0,9	195	0,73	1,1
50	243	0,65	0,6	230	0,66	0,8	206	0,71	0,9
63	224	0,6	0,5	212	0,62	0,6	190	0,64	0,8
80	200	0,55	0,4	190	0,58	0,5	175	0,61	0,6

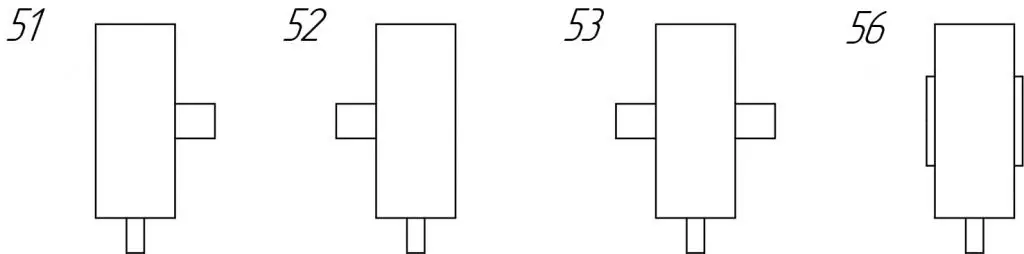

ВАРИАНТЫ СБОРКИ РЕДУКТОРОВ 2Ч-80

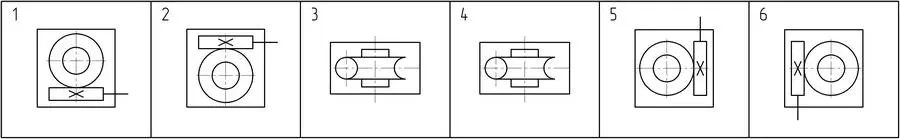

ВАРИАНТ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ РЕДУКТОРА 2Ч-80

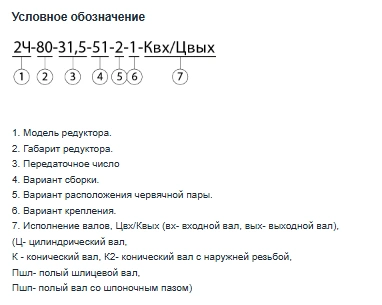

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА 2Ч-80
