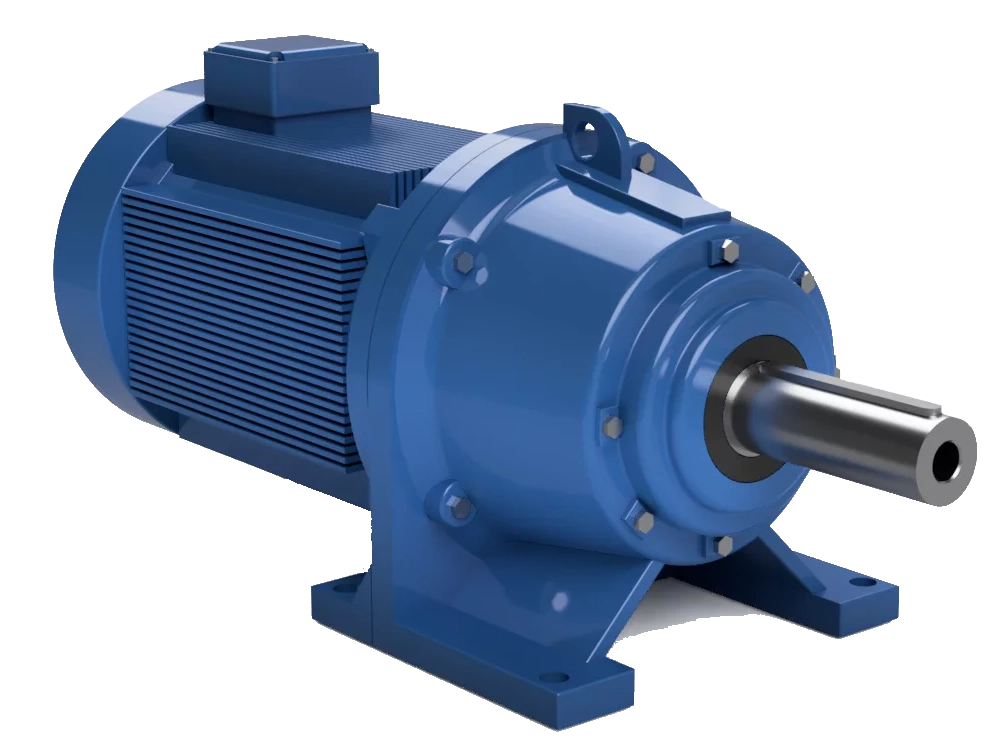

Мотор-редуктор 3МП-125

Технические характеристики

Основные параметры мотор-редуктора 3МП-125 варьируются в зависимости от установленного двигателя и передаточного числа. Типичные значения для этой серии:

• Мощность двигателя: от 0,25 кВт до 1,5 кВт (в зависимости от исполнения).
• Передаточное число (i): диапазон от 20 до 2500, что позволяет точно подбирать скорость вращения выходного вала под конкретные задачи.
• Номинальный крутящий момент: достигает значений до 400–600 Н·м (для стандартных исполнений), при этом пиковые нагрузки могут быть выше.
• Частота вращения: входного вала — 1500 или 3000 об/мин (синхронная), выходного вала — от 0,6 до 75 об/мин в зависимости от передаточного числа.
• КПД: составляет около 90–95% для одноступенчатых вариантов и снижается по мере увеличения количества ступеней, оставаясь на высоком уровне благодаря качественному зацеплению шестерен.
• Степень защиты: обычно IP54 или IP55, что обеспечивает защиту от пыли и брызг воды.
• Температурный режим: работа в диапазоне от -40°C до +40°C (при использовании соответствующих смазок и уплотнений).

Конструкция предусматривает использование долговечных подшипников качения и герметичных торцевых уплотнений, исключающих утечку смазки. В качестве рабочей жидкости чаще всего применяется синтетическое или полусинтетическое трансмиссионное масло, залитое на весь срок службы.

Описание конструкции и принципа работы

Корпус мотор-редуктора 3МП-125 изготавливается из высокопрочного чугуна, что обеспечивает жесткость конструкции и способность гасить вибрации. Внутри размещена трехступенчатая планетарная передача. Планетарная схема отличается от цилиндрической тем, что нагрузка распределяется между несколькими сателлитами (обычно тремя), что значительно повышает несущую способность узла и снижает износ деталей.

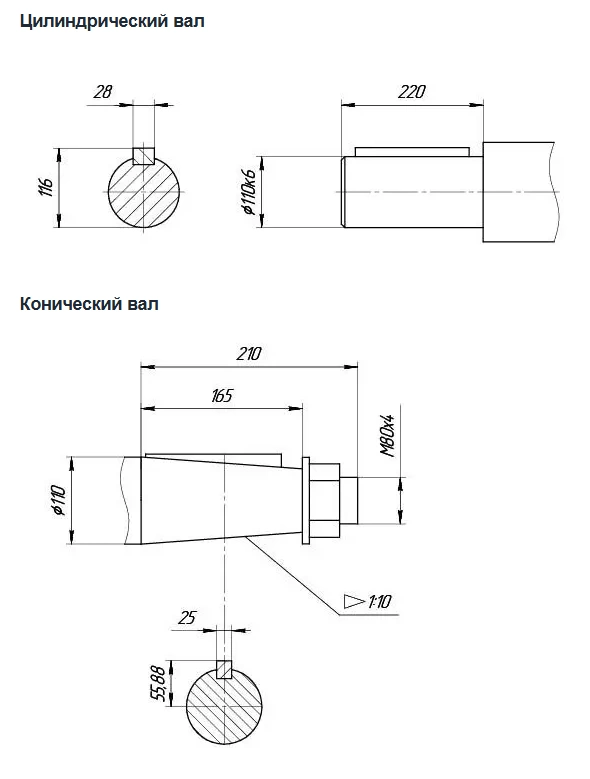

Электродвигатель, как правило, является короткозамкнутым асинхронным двигателем переменного тока с короткозамкнутым ротором. Он жестко соединен с входным валом редуктора через фланец или муфту. Выходной вал выполнен полым или сплошным (в зависимости от модификации) и имеет шпоночное соединение для крепления рабочих органов механизмов.

Особое внимание уделяется теплоотводу: корпус имеет рифленую поверхность для увеличения площади охлаждения, а в некоторых исполнениях предусмотрена возможность подключения вентилятора для принудительного обдува.

Область применения

Благодаря сочетанию высокой мощности, компактности и точности регулировки скорости, мотор-редуктор 3МП-125 применяется в широком спектре отраслей:

1. Пищевая и фармацевтическая промышленность: в конвейерных линиях, смесителях, упаковочном оборудовании. Здесь важна гигиеничность и возможность использования двигателей с антикоррозийным покрытием.
2. Легкая промышленность: текстильные машины, швейное оборудование, станки для обработки тканей.
3. Горнодобывающая и строительная техника: в смешивающих устройствах, дозаторах, ленточных конвейерах, где требуются высокие пусковые моменты и надежность.
4. Автоматизация производства: в робототехнических комплексах, позиционирующих столах, вращающихся столах и других механизмах, требующих точного контроля скорости и положения.

Мотор-редуктор 3МП-125 является универсальным решением для задач, где необходимо преобразовать высокую скорость вращения электродвигателя в низкую скорость с высоким крутящим моментом, обеспечивая при этом плавность хода и длительный срок службы без технического обслуживания.

В процессе эксплуатации мотор-редукторов необходимо производить систематический осмотр и контролировать режим работы, затяжку всех гаек и болтов, отсутствие течи масла, равномерность шума, соединение мотор-редуктора с рабочей машиной. При повышении температуры корпуса мотор-редуктора свыше 90 градусов, мотор-редуктор необходимо остановить для установки причин перегрева. При появлении неравномерного шума или стука необходимо остановить мотор-редуктор для установки причин и устранения возможных неисправностей. В течении гарантийного срока разборка мотор-редуктора потребителем не допускается. Техническое обслуживание (ТО) мотор-редуктора выполняется на месте его эксплуатации обслуживающим персоналом, ознакомленным с настоящим паспортом. Через 150 часов после первого пуска мотор-редуктора необходимо произвести замену масла.

1. ТО-1 (каждые 500 часов). Очистить наружные поверхности от пыли, проверить отсутствие течи масла, проверить затяжку всех гаек и болтов, прочистить отверстие в отдушине. При необходимости долить масло.
2. ТО-2 (каждые 2000 часов). Выполнить работы по ТО-1. Заменить масло и, при необходимости, манжеты. Проверить и, при необходимости отрегулировать зазоры в подшипниках.
3. ТО-3 (каждые 4000 часов). Выполнить работы по ТО-2. Заменить манжеты. При необходимости заменить подшипники.

Мотор-редукторы планетарные моделей 3МП-31,5, 3МП-40, 3МП-63, 3МП-80, 3МП-100, 3МП-125, а также серии 4МП, 5МП и 1МПз широко применяются в различных отраслях промышленности благодаря своей высокой надежности, компактности и эффективности передачи крутящего момента.

Основные области применения этих мотор-редукторов включают:

1. Машиностроение и металлообработка
   Планетарные мотор-редукторы используются для привода станков, конвейерных линий, автоматизированных систем и другого промышленного оборудования, где требуется точное и надежное управление скоростью и моментом.
2. Транспорт и подъемно-транспортное оборудование
   Благодаря высокой нагрузочной способности и компактным размерам, данные редукторы применяются в кранах, лифтах, конвейерах и других механизмах, обеспечивая плавное и стабильное движение.
3. Энергетика и добывающая промышленность
   В установках для добычи полезных ископаемых, а также в энергетическом оборудовании мотор-редукторы планетарного типа обеспечивают передачу мощности при высоких нагрузках и в тяжелых условиях эксплуатации.
4. Пищевая и упаковочная промышленность
   Компактные и бесшумные мотор-редукторы используются в упаковочных машинах, дозаторах и других устройствах, где важна точность и надежность работы.
5. Автоматизация и робототехника
   В робототехнических комплексах и автоматизированных системах управления планетарные мотор-редукторы обеспечивают высокую точность позиционирования и долговечность работы

Каждая из моделей — от 3МП-31,5 до 3МП-125, а также серии 4МП, 5МП и 1МПз — обладает своими техническими особенностями, позволяющими оптимально подобрать мотор-редуктор под конкретные задачи и условия эксплуатации. Например, модели с меньшим индексом, такие как 3МП-31,5 и 3МП-40, чаще применяются в оборудовании с ограниченным пространством и сравнительно невысокими нагрузками, где важна компактность и точность работы. В то время как более крупные и мощные модели, например 3МП-100 и 3МП-125, рассчитаны на тяжелые режимы работы, обеспечивая высокий крутящий момент и долговечность при интенсивных циклах эксплуатации.

Серии 4МП и 5МП отличаются расширенным диапазоном передаточных чисел и увеличенной мощностью, что делает их незаменимыми в сложных технологических процессах, требующих надежной передачи усилия и устойчивости к вибрациям и перегрузкам. Модель 1МПз, в свою очередь, выделяется своей универсальностью и возможностью интеграции в различные типы приводных систем, что расширяет спектр ее применения в промышленной автоматизации.
