Цилиндро-конические мотор-редукторы KА-167 (K, KF, KAF)

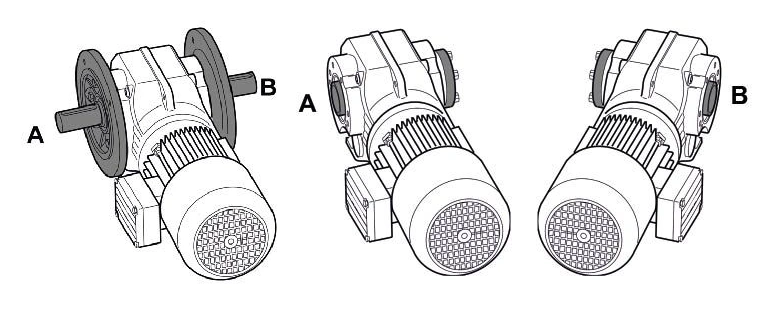

Основой серии является сочетание планетарного редуктора (для снижения скорости и увеличения момента на первой ступени) и конической цилиндрической ступени (для изменения оси вращения на 90 градусов). Модификации различаются по типу исполнения выходного вала и креплению:

• KA: Стандартное исполнение с валом на выходе. Часто используется при прямом соединении с рабочим органом через муфту или цепную передачу.
• KF: Исполнение с полым валом на выходе. Позволяет устанавливать редуктор непосредственно на вал привода без дополнительных муфт, что снижает общую массу узла и повышает жесткость соединения.
• KAF: Комбинированное исполнение с валом на входе (для подключения двигателя) и полым валом на выходе. Это наиболее компактное решение, обеспечивающее максимальную жесткость конструкции за счет жесткого крепления двигателя к корпусу редуктора.

Корпуса редукторов изготавливаются из высокопрочного чугуна, что обеспечивает высокую демпфирующую способность и долговечность при пусковых нагрузках. Зубчатые колеса обрабатываются с высокой точностью, а поверхность зубьев часто подвергается закалке и шлифовке для снижения шума и износа.

Технические характеристики

Характеристики мотор-редукторов KA 167 варьируются в зависимости от установленного электродвигателя и передаточного числа, однако общие параметры серии выглядят следующим образом:

• Мощность: От 0,75 кВт до 22 кВт (при синхронной частоте вращения 1500 об/мин).
• Крутящий момент на выходе: До 3500 Нм (в зависимости от передаточного числа и типа двигателя).
• Передаточное число: Обычно составляет от 10 до 180 (может достигать 300 и более в многоступенчатых вариантах).
• КПД: Около 90–94% (зависит от количества ступеней и типа смазки).
• Смазка: Заводская или эксплуатационная смазка, рассчитанная на весь срок службы (в некоторых исполнениях возможна замена масла).
• Температура окружающей среды: От -20°C до +40°C (специальные исполнения выдерживают более широкие диапазоны).

Области применения

Благодаря компактности и высокой мощности, цилиндрическо-конические редукторы серии KA 167 находят широкое применение в различных отраслях промышленности:

1. Логистика и складское оборудование: Конвейерные линии, поворотные платформы, элеваторы и дозаторы, где требуется компактное решение для изменения направления движения ленты или груза.
2. Пищевая промышленность: Оборудование для смешивания, дозирования и упаковки. Корпуса из коррозионностойких материалов и возможность герметизации позволяют использовать их во влажных и агрессивных средах.
3. Текстильная и бумажная промышленность: Приводы валов, натяжные устройства и станки, где важна точность позиционирования и плавность хода.
4. Горнодобывающая и строительная отрасль: Вибростанции, смесители, бетономешалки и дробильное оборудование, работающие в условиях высоких динамических нагрузок.
5. Медицинское и лабораторное оборудование: Точные приводы для поворота столов, манипуляторов и диагностических аппаратов.

Преимущества использования

• Компактность: Высокая плотность мощности позволяет сократить занимаемое пространство на 30–50% по сравнению с параллельными редукторами аналогичной мощности.
• Высокий КПД: Минимизация потерь энергии на трение снижает затраты на электроэнергию и уменьшает нагрев системы.
• Долговечность: Использование качественных материалов и прецизионной обработки зубчатых зацеплений обеспечивает длительный срок службы даже при интенсивных режимах эксплуатации.
• Гибкость настройки: Возможность выбора различных типов двигателей (асинхронные, серводвигатели, взрывозащищенные) и типов выходных валов позволяет адаптировать привод под любые задачи.
