Цилиндрические мотор-редукторы F- 157(FA, FF, FAF)

Ключевая особенность линеек FA, FF и FAF заключается в их модульной конструкции. Мотор-редукторы обычно состоят из трех основных компонентов: асинхронного или шагового/сервоэлектродвигателя, планетарного редуктора и фланцевого соединения.

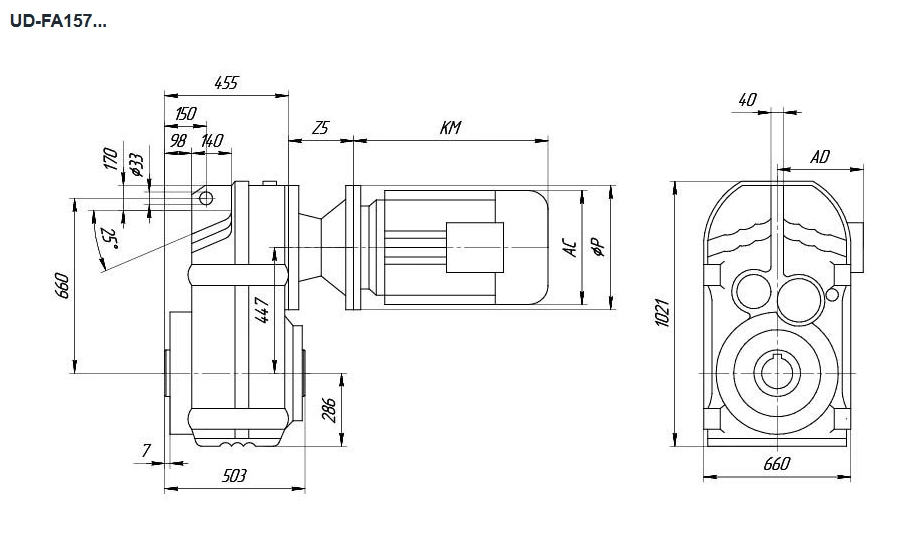

• Серия FA чаще всего ассоциируется с фланцевым монтажом и стандартными планетарными редукторами. Это «золотой стандарт» для большинства промышленных задач.

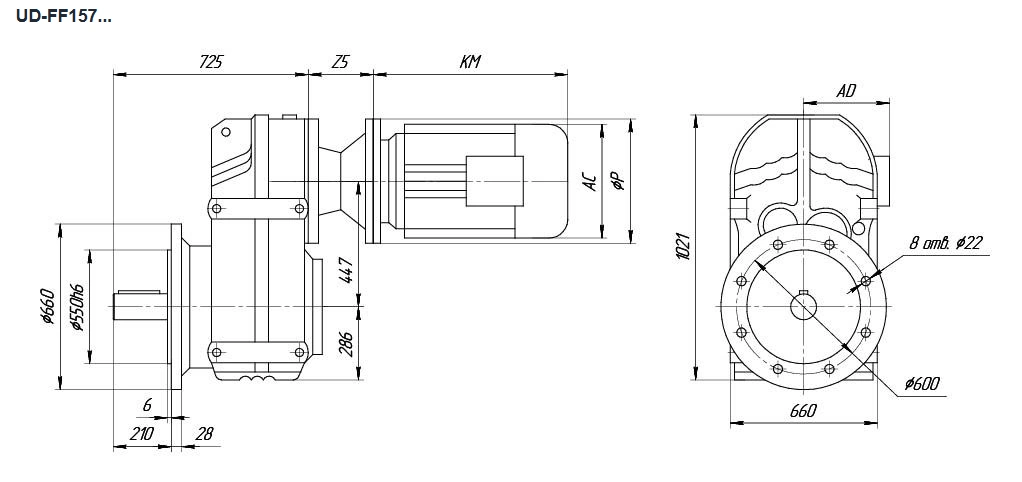

• Серия FF может обозначать модификации с увеличенным вылетом вала или специальными адаптерными пластинами для совместимости с определенными типами двигателей (например, NEMA или IEC).

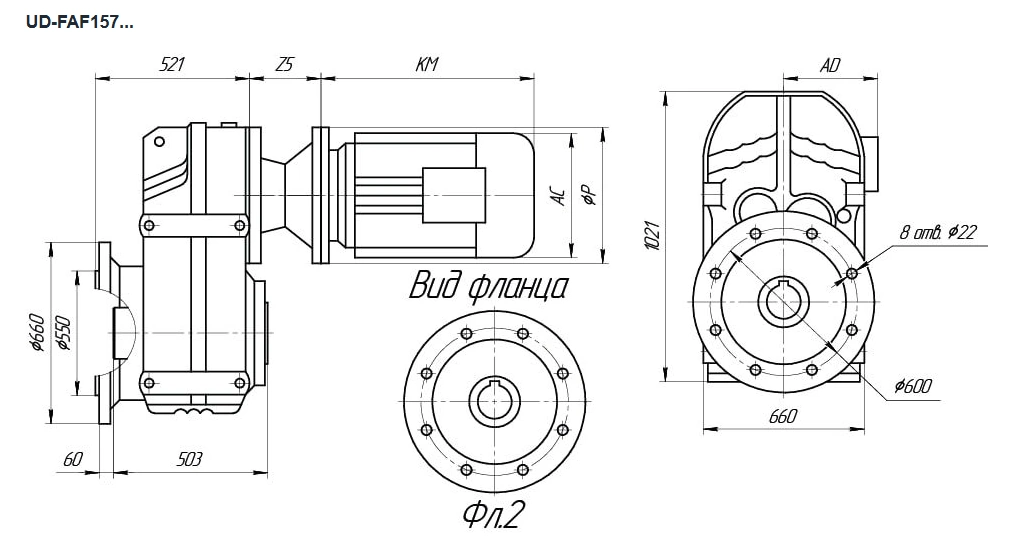

• Серия FAF часто подразумевает наличие дополнительных функций, таких как тормоз, энкодер или специфическое исполнение корпуса (например, усиленное или с защитой от брызг).

Конструкция отличается высокой жесткостью корпуса, что минимизирует люфт и вибрации при работе. Использование шарикоподшипниковых опор обеспечивает плавность хода и длительный срок службы даже при высоких нагрузках.

Сферы применения

Благодаря сочетанию компактности и мощности, цилиндрические мотор-редукторы серии F находят применение в различных отраслях:

1. Робототехника и автоматизация: Приводы для промышленных роботов, координатных столов и манипуляторов, где требуется высокая точность повторяемости.
2. Легкая и пищевая промышленность: Конвейерные линии, упаковочное оборудование, экструдеры. Здесь важны гигиеничность исполнения (возможность легкой очистки) и низкий уровень шума.
3. Текстильное и полиграфическое оборудование: Привод валов, намоточных устройств и печатных машин, требующих стабильной скорости вращения.
4. Логистика и складская техника: Системы сортировки грузов, поворотные столы и дозаторы.
5. Медицинское оборудование: Точные позиционеры в диагностических аппаратах и хирургических роботизированных системах.

Технические характеристики и преимущества

Хотя конкретные цифры зависят от модели и производителя, типовые характеристики мотор-редукторов серии F-127 (FA/FF/FAF) включают:

• Мощность двигателя: От 0.05 кВт до 2.2 кВт (в зависимости от конфигурации).
• Передаточное число: Обычно варьируется от 3:1 до 100:1, что позволяет точно настраивать скорость вращения выходного вала и увеличивать крутящий момент.
• Крутящий момент: От 10 Нм до нескольких сотен Нм (на выходном валу редуктора).
• Класс точности: Повторяемость позиционирования часто составляет менее 1 угловой минуты, что критично для прецизионных задач.
• Степень защиты: Стандартно IP54 или IP65, что позволяет использовать оборудование в условиях запыленности или повышенной влажности.

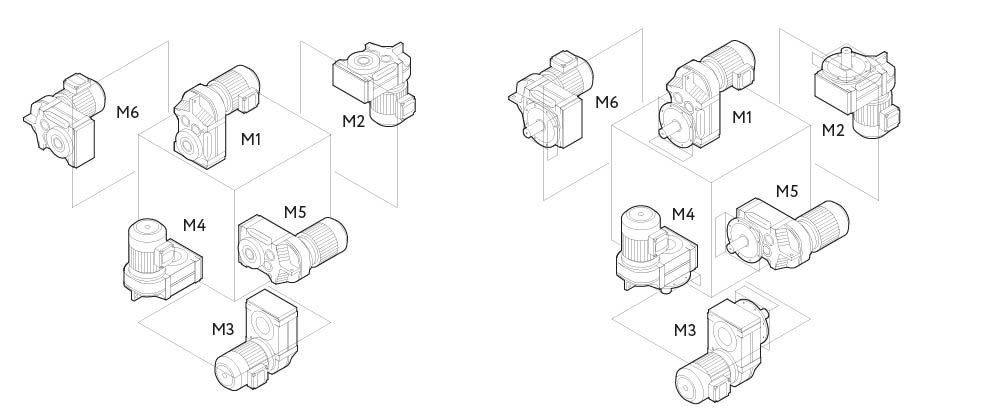

• Монтаж: Возможность установки через фланец (Flange) или лапы (Foot), а также использование адаптерных пластин для быстрой замены двигателей.

Ключевые преимущества

1. Высокий КПД: Планетарная передача в составе таких мотор-редукторов обеспечивает КПД на уровне 90–95%, что снижает энергопотребление.
2. Компактность: Отношение мощности к габаритам у этих устройств значительно выше, чем у классических цилиндрических редукторов.
3. Простота обслуживания: sealed-for-life (смазка на весь срок службы) подшипники и редукторные механизмы не требуют частого техобслуживания.
4. Гибкость настройки: Возможность выбора различных типов двигателей (AC, DC, Servo, Stepper) под конкретные задачи контроля скорости и положения.
