Цилиндрические мотор-редукторы F- 107(FA, FF, FAF)

Последние изменения : 58reduktor

Цилиндрические мотор-редукторы серий FA, FF и FAF (часто обозначаемые как F-107 или относящиеся к семейству компактных цилиндрических редукторов) представляют собой высокоэффективные механические приводы, предназначенные для интеграции в современные промышленные системы. Эти устройства объединяют в одном корпусе электродвигатель и цилиндрическую передачу, обеспечивая компактность, высокую надежность и точность передачи крутящего момента.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ F- 107(FA, FF, FAF)

Ключевое различие между сериями FA, FF и FAF заключается в конструкции входного и выходного валов, а также в способе монтажа:

  • Серия FA: Характеризуется параллельным расположением входного (электродвигателя) и выходного валов. Это стандартная конфигурация для большинства промышленных приложений, где требуется прямая передача мощности без изменения направления вращения.
  • Серия FF: Предусматривает соосное расположение валов. Входной вал двигателя и выходной вал редуктора находятся на одной оси. Такая конструкция критически важна в случаях, когда пространство ограничено по ширине, а требуется сохранить направление оси вращения.
  • Серия FAF: Часто представляет собой модификацию с фланцевым монтажом или специфической компоновкой для интеграции в узкие механизмы. В некоторых каталогах FAF может обозначать сочетание цилиндрической ступени с червячной (гипоидной), что позволяет достичь очень больших передаточных чисел в компактном корпусе, хотя классическая «цилиндрическая» серия обычно подразумевает чисто цилиндрическую передачу.

Все эти серии отличаются модульной конструкцией, позволяющей легко менять передаточные числа путем замены шестерен или использования готовых узлов с различными коэффициентами редукции.

Технические характеристики

Характеристики мотор-редукторов варьируются в зависимости от конкретной модели и производителя (например, SEW-EURODRIVE, Bonfiglioli, ZIMM или китайские аналоги), но общие параметры выглядят следующим образом:

  1. Передаточное число (i): Обычно находится в диапазоне от 3.5 до 100 (для чисто цилиндрических ступеней). Для многоступенчатых моделей (например, FAF с гипоидной ступенью) передаточное число может достигать 200–500.
  2. Номинальный крутящий момент: От 20 Нм до 5000 Нм и выше, в зависимости от размера корпуса и мощности двигателя.
  3. Скорость вращения выходного вала: Диапазон регулируется от 1 об/мин до 100+ об/мин при стандартной частоте сети 50 Гц.
  4. КПД: Высокий, составляет 95–98% для одноступенчатых цилиндрических передач и 90–95% для двухступенчатых. Это значительно превосходит КПД червячных редукторов.
  5. Материалы шестерен: Закаленная сталь (часто 20CrMnTi или аналоги) с поверхностной закалкой для износостойкости. Корпус редуктора изготавливается из чугуна (GG20/GG25) для гашения вибраций и шума.
  6. Класс защиты: Обычно IP54, IP55 или IP65, что позволяет эксплуатацию в условиях повышенной запыленности и влажности.
  7. Температурный диапазон: Стандартно от -20°C до +40°C, при использовании специальных смазок и уплотнений диапазон может расширяться.

Сфера применения

Благодаря сочетанию высокого КПД, компактности и долговечности, цилиндрические мотор-редукторы FA/FF/FAF находят применение в широком спектре отраслей:

  • Логистика и складская техника: Конвейерные линии, сортировщики, подъемники и роликовые столы. Высокий КПД снижает энергопотребление при длительной работе.
  • Пищевая и фармацевтическая промышленность: Использование нержавеющих сталей и пищевых смазок в специализированных исполнениях делает их пригодными для контакта с продуктами питания.
  • Оборудование для упаковки и этикетировки: Точное позиционирование и плавный ход необходимы для высокоскоростных упаковочных машин.
  • Сельское хозяйство: Приводы для смесителей кормов, систем полива и уборочной техники, где требуется высокая надежность в агрессивных средах.
  • Строительная техника и крановые установки: Для поворота платформ, подъема грузов и управления стрелами.

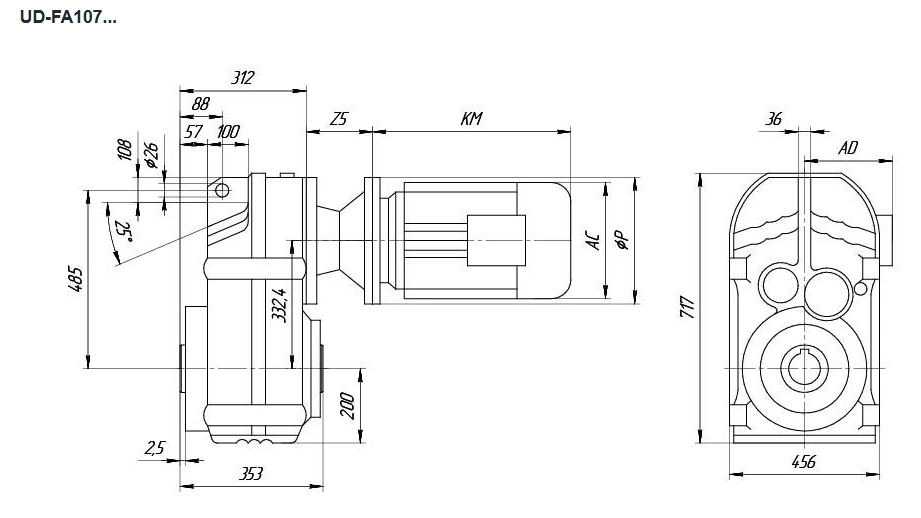

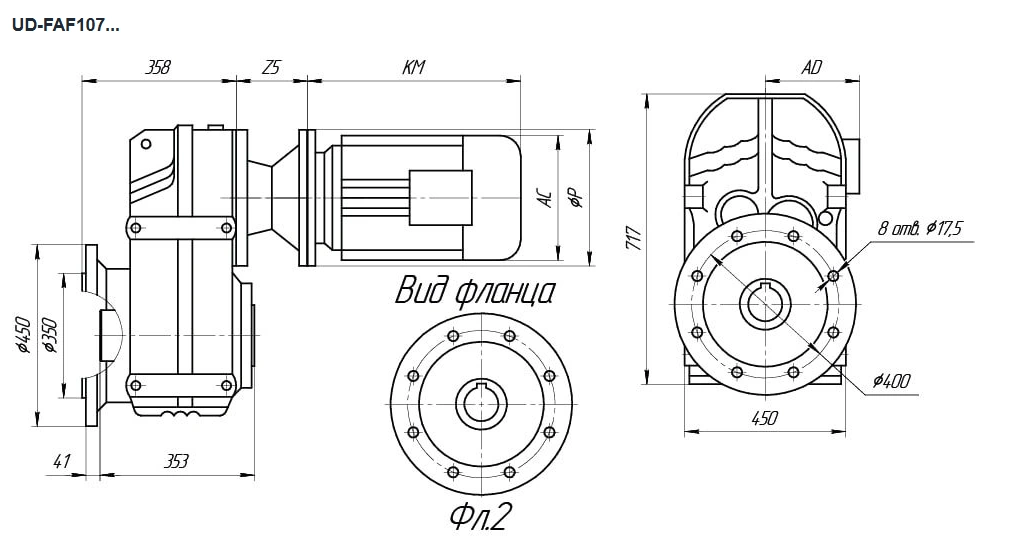

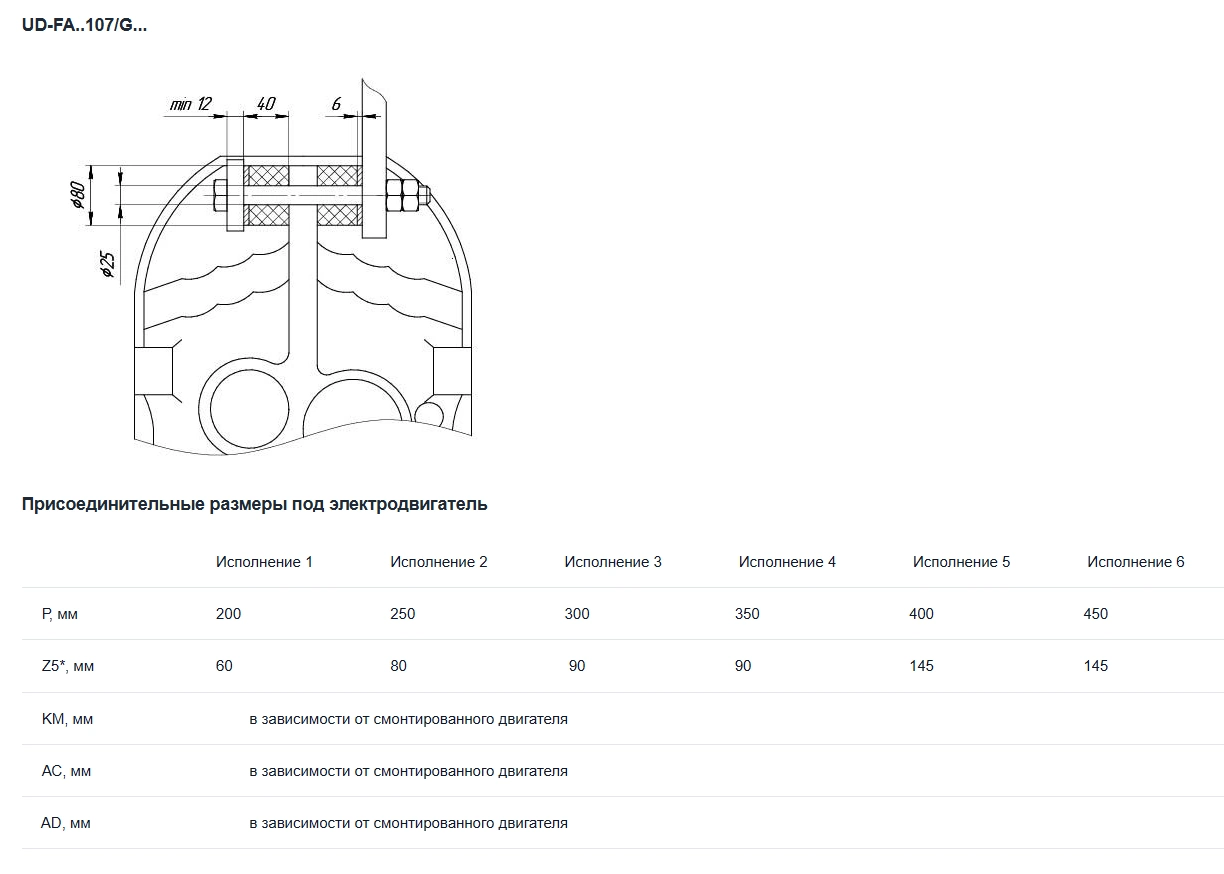

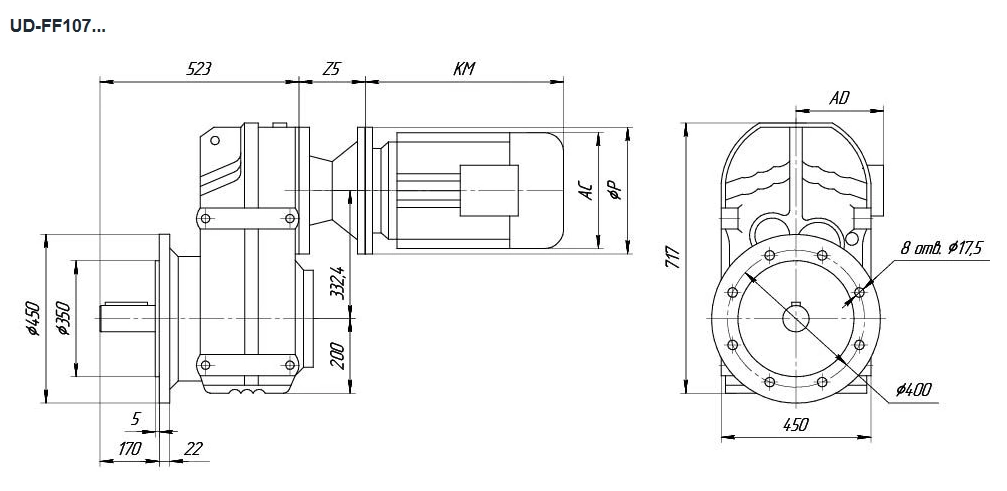

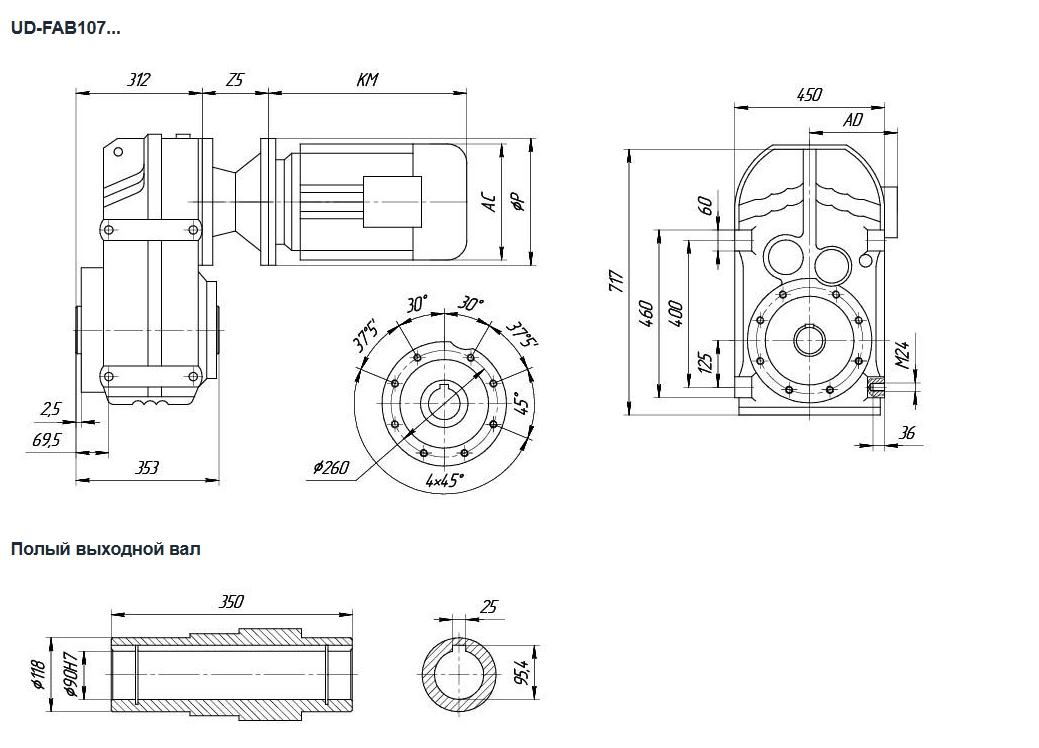

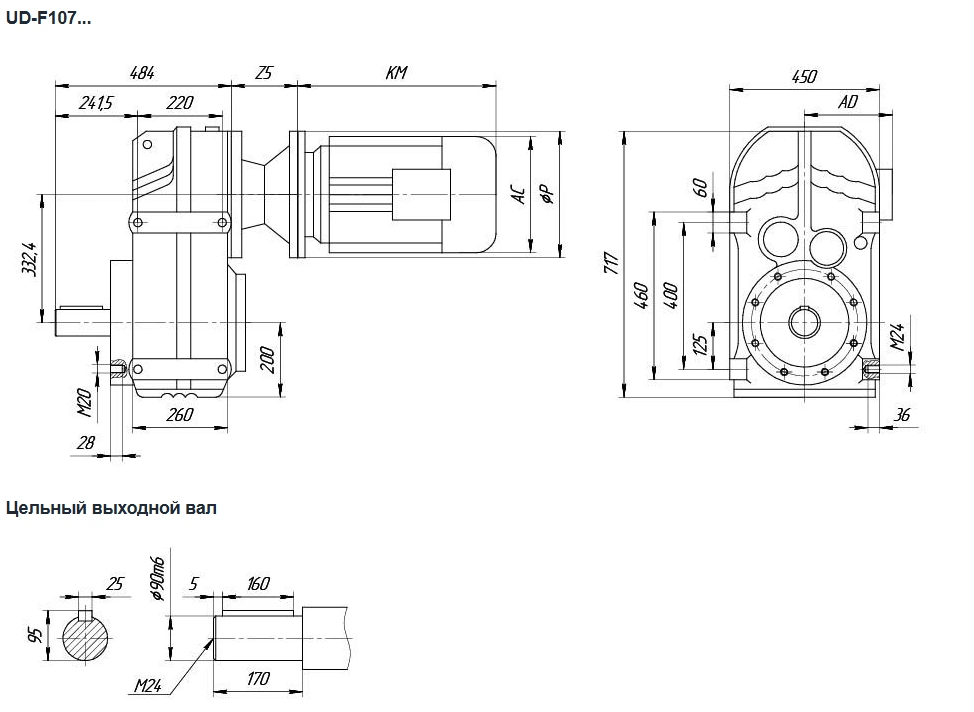

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ F- 107(FA, FF, FAF)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ F- 107(FA, FF, FAF)
Мощность, кВтЧастота вращения выходного вала, об/минПередаточное числоКрутящий момент, НмДопустимая радиальная нагрузка, НСервис- факторЧастота вращения эл.двигателя
0,752,7254,42640611002,9700
1,12,7254,43930586001,95
3,2215,373330598002,3
3,4199,313080602002,5
3,8178,642760608002,8
1,52,7254,45210559001,5
3,2215,374410576001,75
3,4199,314080583001,9
3,8178,643660591002,1
3,6254,43960585001,95900
4,3215,373350597002,3
4,6199,313100602002,5
5,2178,642780608002,8
2,22,7254,47640499001700
3,2215,376460529001,2
3,4199,315980541001,3
3,8178,645360555001,45
3,6254,45690548001,35900
4,3215,374810567001,6
4,6199,314450575001,7
5,2178,643990584001,9
5,5254,437905890021400
6,5215,373210600002,4
7199,312970604002,4
7,8178,642660610002,9
33,6254,47750496001900
4,3215,376560527001,15
4,6199,316070539001,25
5,2178,645440553001,4
5,5254,45210559001,51400
6,5215,374410576001,75
7199,314080583001,9
7,8178,643660591002,1
8,7161,28330059802,3
45,5254,46840520001,11400
6,5215,375790545001,35
7199,315360555001,45
7,8178,644810567001,6
8,7161,284340577001,75
9,6146,493940585001,95
10,8129,973500594002,2
11,9117,943170601002,4
13,8101,382730609002,8
5,56,5215,377910492000,951400
7199,317320508001,05
7,8178,646560527001,15
8,7161,285920542001,3
9,6146,495380555001,45
10,8129,974770568001,6
11,9117,944330577001,75
13,8101,383720590002,1
15,192,473400596002,3
15,888,493250599002,4
16,783,993080602002,5
7,57,8178,648950463000,851400
8,7161,288080487000,95
9,6146,497340507001,05
10,8129,976510528001,2
11,9117,945910542001,3
13,8101,385080561001,5
15,192,474630571001,65
15,888,494430575001,75
16,783,994210580001,85
18,874,523730590002,1
20,767,623390596002,3
1111,9117,948600473000,91400
13,8101,387400506001,05
15,192,476750522001,15
16,783,996130537001,25
18,874,525440553001,4
20,767,624930565001,55
2458,124240564001,8
2850,733700551002,1
3343,033140535002,5
4133,792470510003
5127,572010488003,9
5625,141830478004,3
1515,192,479070459000,851400
1688,498680471000,9
16,783,998240483000,95
18,874,527310508001,05
20,767,626630525001,15
2458,125700522001,35
2850,734980515001,55
3343,034220504001,8
3737,613690493002,1
4431,83120480002,5
4133,793320485002,2
5127,572700467002,9
5625,142470459003,2
6421,762130445003,7
18,518,874,528990462000,851400
20,767,628150485000,95
2458,127010487001,1
2850,736120484001,25
3343,035190477001,5
3737,614540470001,7
4431,83830460002
4133,794070464001,8
5127,573320450002,4
5625,143030443002,6
6421,762620432003
222458,128330452000,91400
2850,737280453001,05
3343,036170451001,25
3737,615390448001,4
4431,84560441001,7
4133,794850443001,55
5127,573950433002
5625,143610428002,2
6421,763120419002,5
7319,22750410002,8
303343,038390392000,91400
3737,617330396001,05
4431,86200397001,25
5127,575370395001,45
5625,144900393001,6
6421,764240388001,85
7319,23730383002,1
8416,583230376002,4
9514,672860369002,7
11412,332400359002,9
1419,961940345003,3
375127,578060324000,951400
5625,147350328001,05
6421,766360332001,25
7319,25610333001,4
8416,584850333001,6
9514,674290331001,8
11412,333600327001,95
1419,962910319002,2
1449,692830310001,75
1678,372450304001,95
1897,42160299002,1
2256,221820291002,5

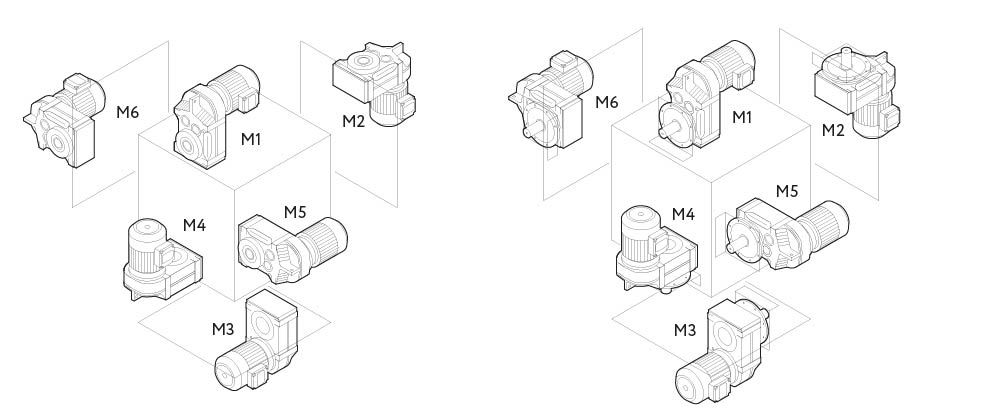

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ F- 107(FA, FF, FAF)

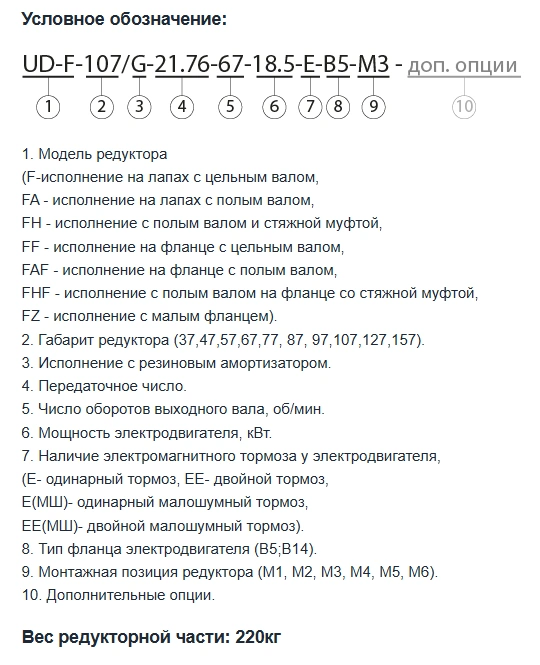

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ F- 107(FA, FF, FAF)
