Цилиндрические соосные мотор-редукторы TRC-02

58reduktor

Цилиндрические соосные мотор-редукторы серии TRC-02 представляют собой компактные и высокоэффективные устройства, предназначенные для интеграции в современные промышленные механизмы. Ключевой особенностью данной серии является соосное расположение входного (электродвигателя) и выходного (рабочего вала) валов. Такая конструкция позволяет существенно сократить габариты приводного узла, упростить монтаж и обеспечить прямую передачу крутящего момента без дополнительных муфт или ременных передач.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ TRC-02

В основе редуктора TRC-02 лежит планетарная или параллельно-осевая цилиндрическая ступень (в зависимости от конкретной модификации, однако чаще всего серия TRC ассоциируется с высокоточными планетарными решениями). Основные технические параметры варьируются в следующих диапазонах:

Крутящий момент: От 10 до 500 Н·м (в зависимости от передаточного числа и мощности двигателя).
Передаточное число: Обычно от 3:1 до 100:1, обеспечивая широкий диапазон регулировки скорости.
КПД: Высокий коэффициент полезного действия, достигающий 95–97% на одной ступени, что снижает энергопотребление и нагрев устройства.
Обратный люфт: Минимальный обратный люфт (часто менее 1 аркуса в прецизионных версиях), что критически важно для систем позиционирования.
Материалы: Корпуса изготавливаются из литого алюминия или чугуна, шестерни — из легированной стали с закалкой зубьев для повышенной износостойкости.

Конструкция отличается герметичностью и наличием смазки, рассчитанной на весь срок службы, что исключает необходимость технического обслуживания в течение первых нескольких тысяч часов работы.

Сферы применения

Благодаря высокой точности, надежности и компактному форм-фактору, мотор-редукторы TRC-02 находят применение в широком спектре отраслей:

Робототехника и автоматизация: Привод манипуляторов, поворотных столов и осей станков с ЧПУ, где требуется точное позиционирование и повторяемость движений.
Пищевая и фармацевтическая промышленность: Использование в конвейерных линиях, фасовочных машинах и упаковочном оборудовании. Материалы корпуса и смазки часто соответствуют стандартам гигиены.
Логистика и складское оборудование: Привод роликовых конвейеров, сортировщиков и подъемных механизмов, где важна долговечность и стабильность работы при постоянных нагрузках.
Текстильная и полиграфическая техника: Управление подачей материалов, где требуется плавный ход и отсутствие рывков.

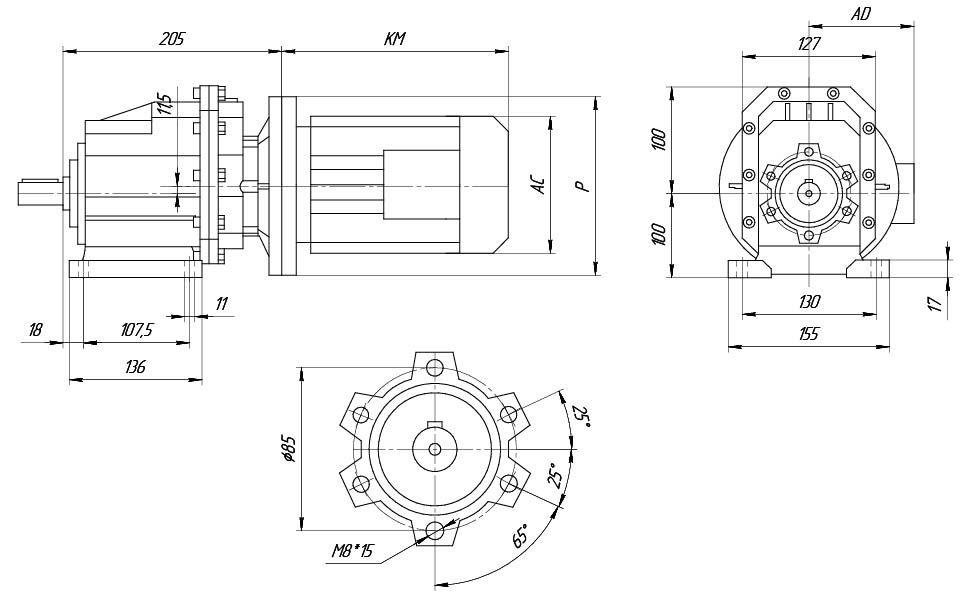

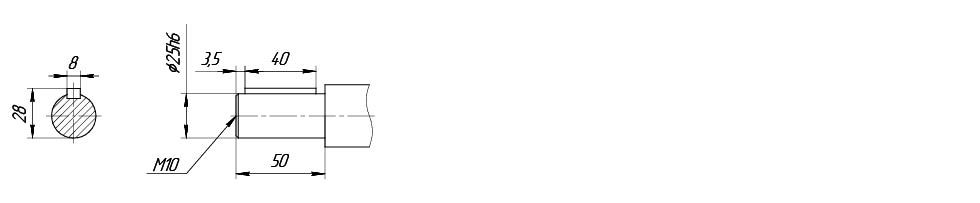

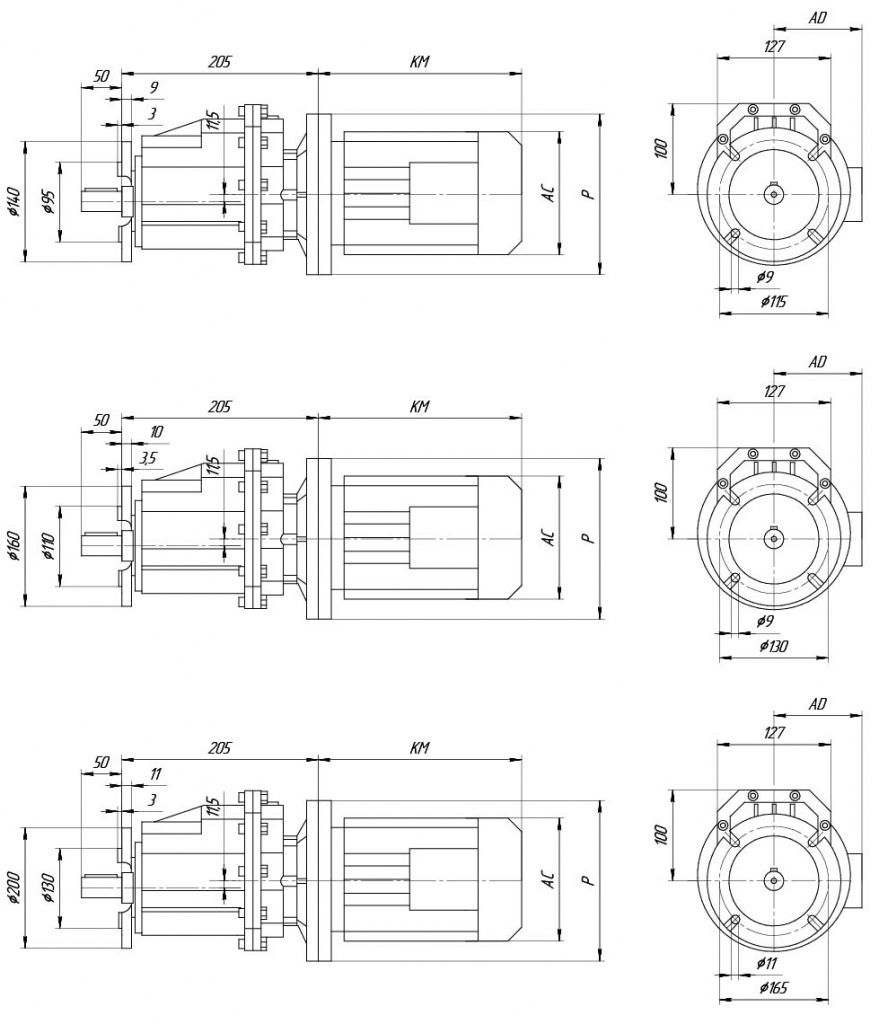

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ TRC-02

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ TRC-02

Мощность, кВт	Частотавращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
0,18	26	54.00	64	4500	3,1	1400
	30	46.46	55	4500	3,7
	34	40.60	48	4500	4,2
	39	35.91	42	4270	4,7
	16,7	54.00	99	4500	2	900
	19,4	46.46	85	4500	2,3
	22	40.60	74	4500	2,7
	25	35.91	66	4500	3
	31	28.88	53	4500	3,8
0,25	26	54.00	88	4500	2,3	1400
	30	46.46	76	4500	2,6
	34	40.60	66	4500	3
	39	35.91	59	4270	3,4
	16,7	54.00	138	4500	1,5	900
	19,4	46.46	118	4500	1,7
	22	40.60	103	4500	1,9
	25	35.91	91	4500	2,2
	31	28.88	74	4500	2,7
0,37	26	54.00	131	4500	1,5	1400
	30	46.46	113	4500	1,8
	34	40.60	98	4500	2
	39	35.91	87	4270	2,3
	48	28.88	70	3970	2,9
	59	23.85	58	3730	3,5
	70	20.08	49	3520	4,1
	82	17,1	41	3330	3,4
	95	14.81	36	3180	5,6
	16,7	54.00	204	4500	1	900
	19,4	46.46	175	4500	1,1
	22	40.60	153	4500	1,3
	25	35.91	135	4500	1,5
	31	28.88	109	4500	1,8
	38	23.85	90	4320	2,2
	45	20.08	76	4080	2,6
	53	17,1	64	3860	2,2
	68	13,21	50	3550	2,8
0,55	52	54.00	97	3880	2,1	2950
	60	46.46	84	3690	2,4
	69	40.60	73	3530	2,7
	78	35.91	65	3390	3,1
	97	28.88	52	3150	3,8
	26	54.00	194	4500	1	1400
	30	46.46	167	4500	1,2
	34	40.60	146	4500	1,4
	39	35.91	129	4270	1,5
	48	28.88	104	3970	1,9
	59	23.85	86	3730	2,3
	70	20.08	72	3520	2,8
	82	17,1	62	3330	2,3
	95	14.81	53	3180	3,7
	106	13,21	48	3060	2,9
	22	40.60	227	4500	0,88	900
	25	35.91	201	4500	1
	31	28.88	162	4500	1,2
	38	23.85	134	4320	1,5
	45	20.08	113	4080	1,8
	53	17,1	96	3860	1,5
	61	14.81	83	3680	2,4
	68	13,21	74	3550	1,9
	103	8,78	49	3090	2,4
0,75	52	54.00	133	3880	1,5	2950
	60	46.46	114	3690	1,8
	69	40.60	100	3530	2
	78	35.91	88	3390	2,3
	97	28.88	71	3150	2,8
	117	23.85	59	2960	3,4
	139	20.08	49	2790	4,1
	164	17,1	42	2650	3,3
	30	46.46	228	4500	0,88	1400
	34	40.60	199	4500	1
	39	35.91	176	4270	1,1
	48	28.88	142	3970	1,4
	59	23.85	117	3730	1,7
	70	20.08	99	3520	2
	82	17,1	84	3330	1,7
	95	14.81	73	3180	2,7
	106	13,21	65	3060	2,2	1400
	116	12,05	59	2970	3,4
	141	9,93	49	2780	4,1
	159	8,78	43	2670	2,8
	189	7,39	36	2520	3,3
	257	5,45	27	2280	3,7
	116	12,05	59	2970	3,4
	141	9,93	49	2780	4,1
	159	8,78	43	2670	2,8
	189	7,39	36	2520	3,3
	257	5,45	27	2280	3,7
	38	23.85	182	4320	1,1	900
	45	20.08	153	4080	1,3
	61	14.81	113	3680	1,8
	68	13,21	101	3550	1,4
	75	12,05	92	3440	2,2
	91	9,93	76	3220	2,6
	103	8,78	67	3090	1,8
	122	7,39	56	2920	2,1
	165	5,45	42	2640	2,4
1,1	52	54.00	194	3880	1	2950
	60	46.46	167	3690	1,2
	69	40.60	146	3530	1,4
	78	35.91	129	3390	1,5
	97	28.88	104	3150	1,9	2950
	117	23.85	86	2960	2,3
	139	20.08	72	2790	2,8
	164	17,1	62	2650	2,3
	189	14.81	53	2520	3,7
	212	13,21	48	2430	2,9
	48	28.88	208	3970	0,96	1400
	59	23.85	172	3730	1,2
	70	20.08	145	3520	1,4
	95	14.81	107	3180	1,9
	106	13,21	95	3060	1,5
	116	12,05	87	2970	2,3
	141	9,93	72	2780	2,8
	159	8,78	63	2670	1,9
	189	7,39	53	2520	2,3
	257	5,45	39	2280	2,5
	316	4,43	32	2120	3,1
	383	3,66	26	1990	3
	61	14.81	166	3680	1,2	900
	75	12,05	135	3440	1,5
	91	9,93	111	3220	1,8
	103	8,78	98	3090	1,2
	122	7,39	83	2920	1,4
	165	5,45	61	2640	1,6
	203	4,43	50	2460	2
	246	3,66	41	2310	2
1,5	69	40.60	199	3530	1	2950
	78	35.91	176	3390	1,1
	97	28.88	142	3150	1,4
	117	23.85	117	2960	1,7
	139	20.08	99	2790	2
	189	14.81	73	2520	2,7
	212	13,21	65	2430	2,2
	232	12,05	59	2350	3,4
	282	9,93	49	2210	4,1
	319	8,78	43	2120	2,8
	379	7,39	36	2000	3,3
	514	5,45	27	1810	3,7
	95	14.81	145	3180	1,4	1400
	116	12,05	118	2970	1,7
	141	9,93	98	2780	2,1
	159	8,78	86	2670	1,4
	189	7,39	73	2520	1,7
	257	5,45	54	2280	1,9
	316	4,43	44	2120	2,3
	383	3,66	36	1990	2,2
2,2	97	28.88	208	3150	0,96	2950
	117	23.85	172	2960	1,2
	139	20.08	145	2790	1,4
	189	14.81	107	2520	1,9
	212	13,21	95	2430	1,5
	232	12,05	87	2350	2,3
	282	9,93	72	2210	2,8
	319	8,78	63	2120	1,9
	379	7,39	53	2000	2,3
	514	5,45	39	1810	2,5
	632	4,43	32	1680	3,1
	765	3,66	26	1580	3

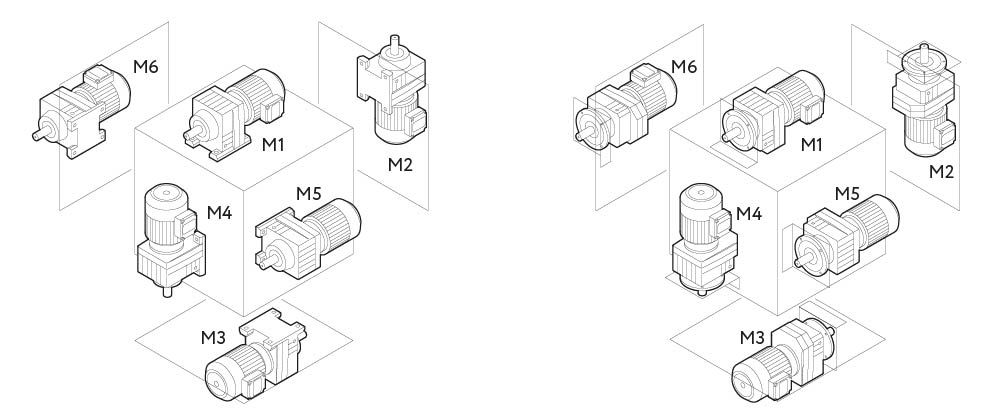

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ TRC-02

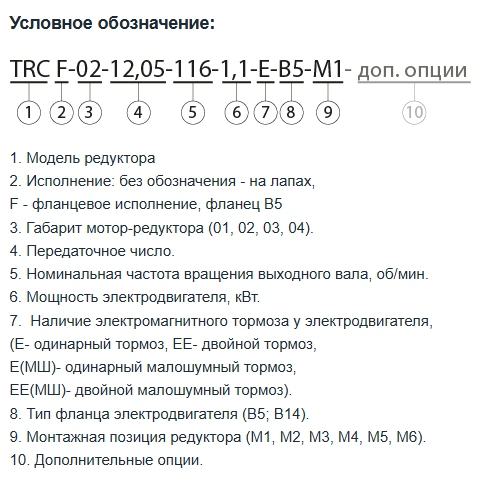

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ TRC-02
