Цилиндрический мотор-редуктор HR97

58reduktor

Серия HR-97 представляет собой линейку цилиндрических соосных мотор-редукторов, разработанных для интеграции с электродвигателями стандарта IEC. Ключевой особенностью этой конструкции является соосность входного (вала двигателя) и выходного (рабочего) валов, что позволяет существенно сэкономить пространство при монтаже и упростить проектирование механических систем. Корпус таких редукторов обычно изготавливается из высокопрочного алюминиевого сплава или чугуна, что обеспечивает жесткость конструкции и долговечность при высоких нагрузках.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ HR97

В основе работы редукторов серии HR-97 лежит планетарная или цилиндрическая ступень редукции (в зависимости от конкретной модификации и передаточного числа), обеспечивающая высокий КПД и плавную передачу крутящего момента. Благодаря использованию качественных подшипников и уплотнений, эти устройства способны работать в условиях повышенной запыленности и вибраций. Стандартные диапазоны передаточных чисел позволяют подобрать оптимальное решение как для высокоскоростных задач с низким крутящим моментом, так и для медленных приводов с высоким усилием.

Область применения мотор-редукторов HR-97 охватывает широкий спектр отраслей промышленности. Они активно используются в конвейерных линиях, упаковочном оборудовании, системах вентиляции, насосном оборудовании и станках. Соосная компоновка делает их идеальным выбором для установок, где критически важна компактность привода, например, в пищевом производстве или фармацевтике, где требования к гигиене и чистоте конструкций особенно строги.

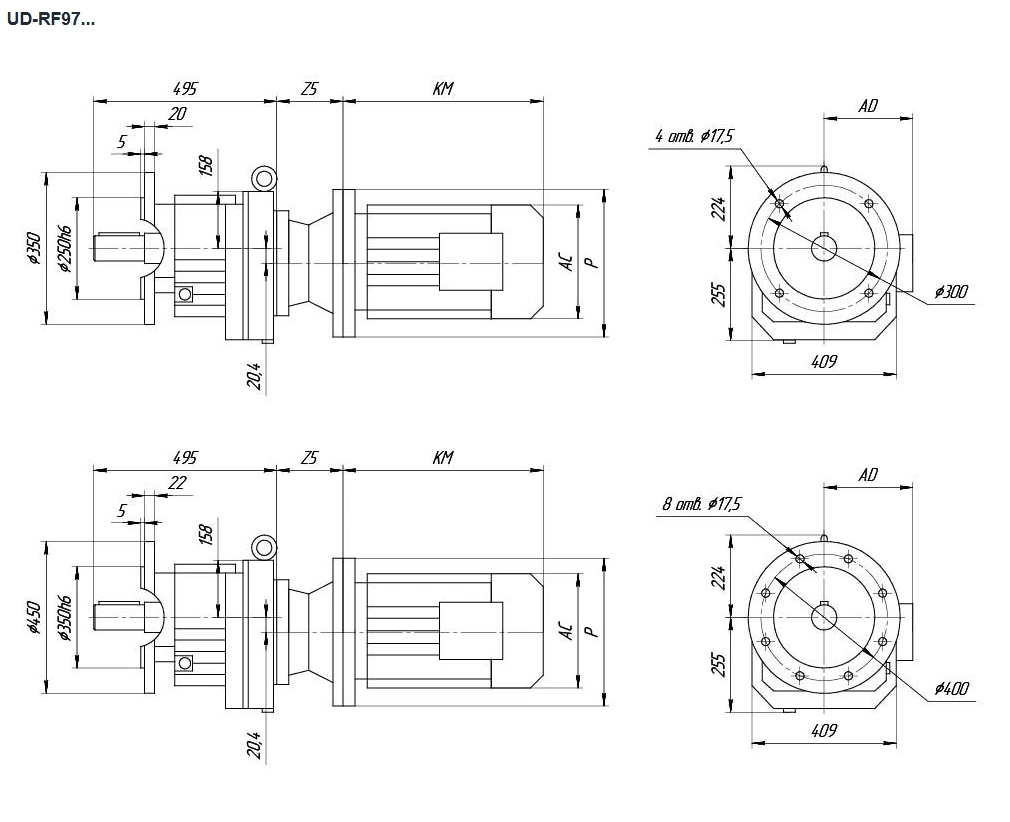

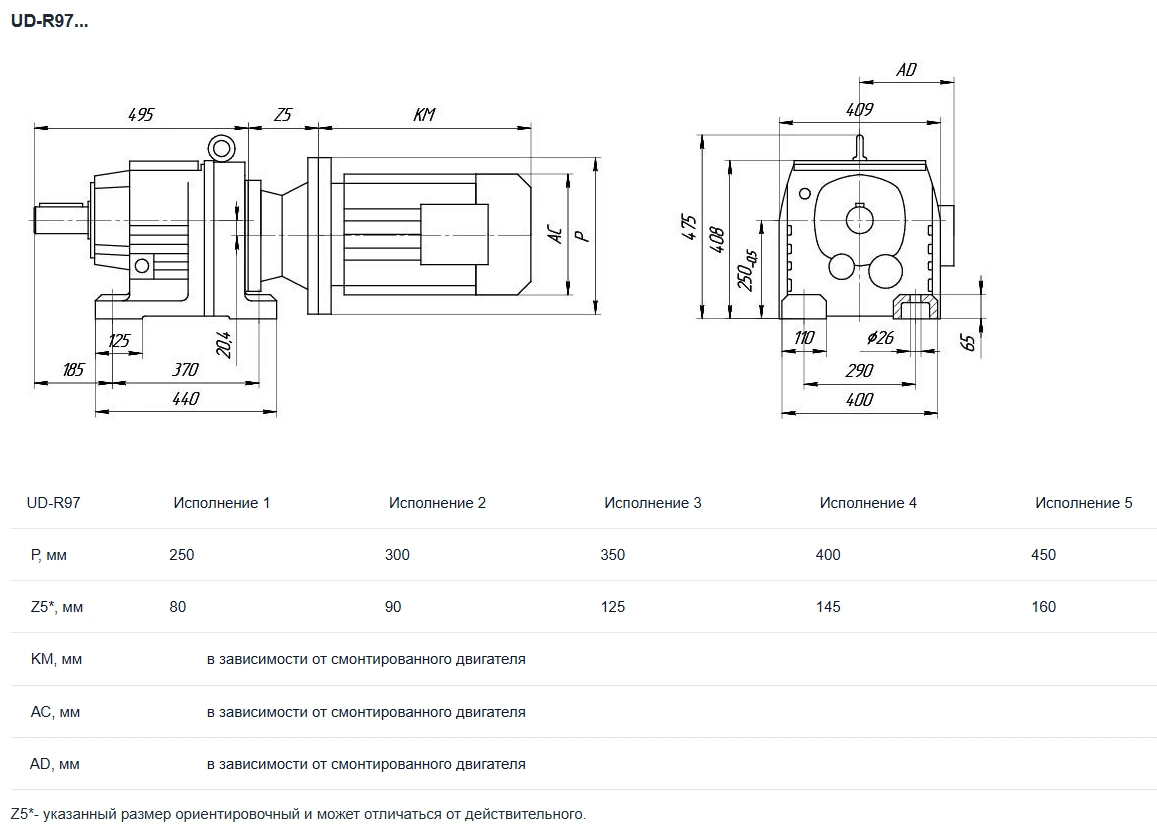

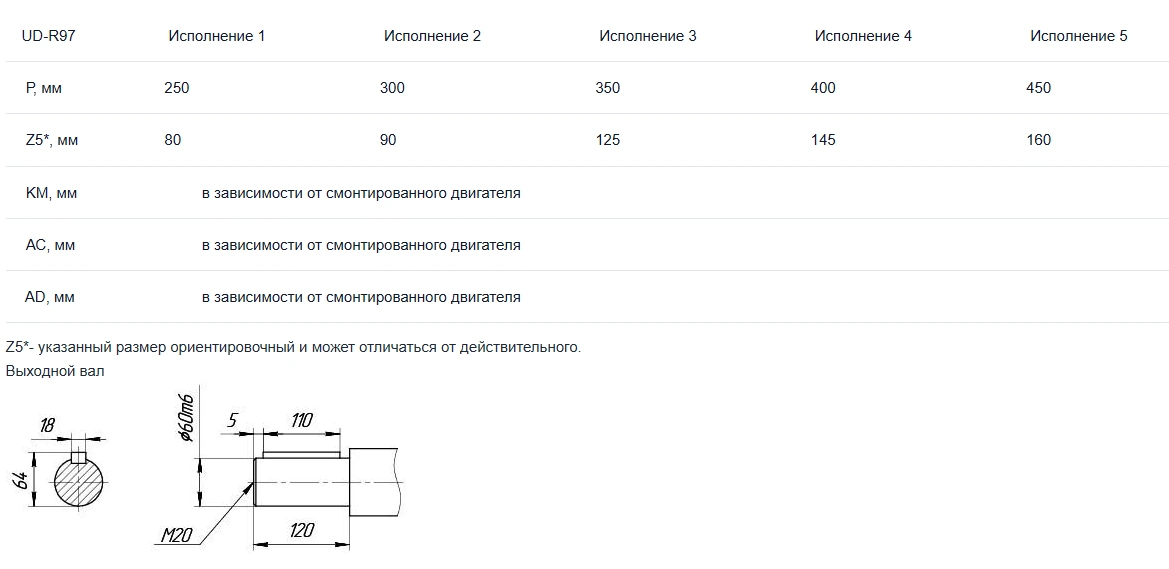

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ HR97

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ HR97

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,25	2,2	289,74	1029	28200	2,7	700
	2,5	255,71	913	28300	3,1
	2,7	241,25	856	28400	3,3
	3	216,28	767	28400	3,7
Трехступенчатые
	2,5	255,71	1323	27900	2,1
	2,7	241,25	1240	28000	2,3
	3	216,28	1112	28100	2,5
	3,5	186,3	958	28300	2,9
	3,1	289,74	1132	28100	2,5
	3,5	255,71	1004	28200	2,8
	3,7	241,25	941	28300	3
	4,2	216,28	844	28400	3,3
Трехступенчатые
0,55	2,5	255,71	1893	26500	1,5	700
	2,7	241,25	1775	26900	1,59
	3	216,28	1591	27400	1,77
	3,1	289,74	1682	27400	1,68	900
	3,5	255,71	1492	27700	1,9
	3,7	241,25	1399	27800	2
	4,2	216,28	1254	28000	2,2
	4,8	289,74	1029	28100	2,7	1400
	5,5	255,71	912	28200	3,1
	5,8	241,25	855	28300	3,3
	6,5	216,28	767	28400	3,7
Трехступенчатые
0,75	3	216,28	2138	25300	1,32	700
	3,5	186,3	1841	26600	1,53
	4	170,02	1674	27200	1,68
	3,5	255,71	1901	26200	1,49	900
	3,7	241,25	1782	26700	1,58
	4,2	216,28	1598	27300	1,76
	4,8	289,74	1403	27600	2	1400
	5,5	255,71	1244	27900	2,3
	5,8	241,25	1167	28000	2,4
	6,5	216,28	1046	28100	2,7
	7,5	186,3	901	28300	3,1
	8,2	170,02	819	28300	3,4
Трехступенчатые
1,1	3,5	255,71	2788	21500	1,02	900
	3,7	241,25	2613	22600	1,08
	4,2	216,28	2343	24200	1,2
	4,9	186,3	2018	25900	1,39
	5,5	255,71	1812	26700	1,56	1400
	5,8	241,25	1699	27100	1,66
	6,5	216,28	1523	27500	1,85
	7,5	186,3	1312	27800	2,1
	8,2	170,02	1192	27900	2,4
	9,3	150,78	1064	28100	2,7
	11	126,75	894	28300	3,2
	12	116,48	822	28300	3,4
Трехступенчатые
1,5	5,5	255,71	2417	23500	1,14	1400
	5,8	241,25	2316	24300	1,22
	6,5	216,28	2077	25600	1,36
	7,5	186,3	1789	26800	1,58
	8,2	170,02	1626	27300	1,73
	9,3	150,78	1450	27600	1,94
	11	126,75	1219	27900	2,3
	12	116,48	1120	28000	2,5
	14	103,44	995	28200	2,8
	15	92,48	889	28300	3,2
Трехступенчатые
2,2	6,5	216,28	3003	17030	0,94	1400
	7,5	186,3	2586	22500	1,09
	8,2	170,02	2351	23900	1,2
	9,3	150,78	2097	25300	1,34
	11	126,75	1763	26800	1,6
	12	116,48	1620	27300	1,74
	14	103,44	1439	27600	1,96
	15	92,48	1286	27800	2,2
	17	83,15	1156	28000	2,4
	19	72,17	1004	28200	2,8
	21	65,21	906	27700	3,1
	23	59,92	832	27000	3,4
	26	53,21	739	26100	3,8
	29	47,58	661	25300	4,3
Трехступенчатые
3	9,3	150,78	2860	16200	0,99	1400
	11	126,75	2404	23600	1,17
	12	116,48	2209	24700	1,28
	14	103,44	1962	25900	1,44
	15	92,48	1754	26800	1,61
	17	83,15	1577	27300	1,79
	19	72,17	1369	27700	2,1
	21	65,21	1235	27000	2,3
	23	59,92	1135	26400	2,5
	26	53,21	1008	25600	2,8
	29	47,58	901	24800	3,1
	33	42,78	810	24000	3,5
	38	37,13	703	23100	4
	42	33,25	630	22400	4,3
Двухступенчатые
4	44	32,05	803	21600	3	1400
	51	27,19	669	20600	3,6
	56	25,03	624	20100	4,3
	63	22,37	558	19500	4,6
	70	20,14	502	18900	4,9
Трехступенчатые
4	12	116,48	2905	13800	0,97	1400
	14	103,44	2579	22400	1,09
	15	92,48	2306	24100	1,22
	17	83,15	2073	25400	1,36
	19	72,17	1800	26600	1,67
	21	65,21	1624	26000	1,74
	23	59,92	1492	25500	1,89
	26	53,21	1325	24700	2,1
	29	47,58	1185	24000	2,4
	33	42,78	1065	23400	2,6
	38	37,13	925	22500	3
	42	33,25	928	21800	3,3
Двухступенчатые
5,5	44	32,05	1105	20900	2,2	1400
	51	27,19	920	20000	2,6
	56	25,03	858	19600	3,1
	63	22,37	767	19000	3,3
	70	20,14	691	18400	3,6
	77	18,24	625	17900	3,8
	87	16,17	554	17300	4,1
Трехступенчатые
5,5	17	83,15	2851	17600	0,99	1400
	19	72,17	2475	21800	1,14
	21	65,21	2233	24600	1,26
	23	59,92	2052	24200	1,37
	26	53,21	1822	23600	1,55
	29	47,58	1629	23000	1,73
	33	42,78	1465	22500	1,93
	38	37,13	1271	21700	2,2
	42	33,25	1138	21100	2,4
	51	27,58	944	20100	2,7
Двухступенчатые
7,5	44	32,05	1486	20000	1,72	1400
	51	27,19	1238	19300	1,94
	56	25,03	1154	18900	2,3
	63	22,37	1032	18400	2,48
	70	20,14	929	17900	2,64
	77	18,24	841	17500	2,79
Трехступенчатые
7,5	23	59,92	2760	19700	1,02	1400
	26	53,21	2451	22200	1,15
	29	47,58	2191	21800	1,29
	33	42,78	1970	21300	1,43
	38	37,13	1710	20700	1,65
	42	33,25	1531	20200	1,77
	51	27,58	1270	19400	1,98
Двухступенчатые
11	56	25,03	1693	17700	1,57	1400
	63	22,37	1513	17300	1,69
	70	20,14	1362	16900	1,8
	77	18,24	1234	16600	1,9
	87	16,17	1094	16100	2,1
	96	14,62	989	15700	2,2
	113	12,39	838	15100	2,5
	129	10,83	732	14600	2,7
	151	9,29	626	14300	3
	167	8,39	566	13900	3,4
	197	7,12	480	13200	3,9
	225	6,21	419	12700	4,2
Трехступенчатые
11	33	42,78	2889	14500	0,98	1400
	38	37,13	2508	18900	1,12
	42	33,25	2245	18600	1,21
	51	27,58	1863	18000	1,35
Двухступенчатые
15	51	27,58	2710	16500	1,1	1400
	56	25,03	2309	16300	1,15
	63	22,37	2063	16100	1,24
	70	20,14	1858	15800	1,32
	77	18,24	1682	15600	1,4
	87	16,17	1491	15200	1,51
	96	14,62	1348	14900	1,6
	113	12,39	1143	14400	1,8
	129	10,83	999	14000	2
	151	9,29	854	13800	2,4
	167	8,39	772	13400	2,5
	197	7,12	654	12800
	225	6,21	572	12400	3,1
Двухступенчатые
18,5	70	20,14	2291	14900	1,07	1400
	77	18,24	2075	14700	1,13
	87	16,17	1839	14500	1,23
	96	14,62	1663	14200	1,3
	113	12,39	1409	13800	1,46
	129	10,83	1232	13500	1,59
	151	9,29	1053	13400	1,81
	167	8,39	952	13100	2
	197	7,12	806	12600	2,3
	225	6,21	705	12100	2,5
	269	5,2	589	11600	2,8
	311	4,5	511	11100	3
Двухступенчатые
22	70	20,14	2724	14000	1,04	1400
	77	18,24	2467	13900	1,14
	87	16,17	2187	13700	1,29
	96	14,62	1978	13600	1,43
	113	12,39	1676	13200	1,23
	129	10,83	1465	13000	1,34
	151	9,29	1253	13100	1,52
	167	8,39	1132	12800	1,69
	197	7,12	959	12300	1,96
	225	6,21	839	11900	2,1
	269	5,2	701	11400	2,4
	311	4,5	607	10900	2,5
Двухступенчатые
30	96	14,62	2850	12000	0,8	1400
	113	12,39	2420	11900	0,9
	129	10,83	2110	11800	0,98
	151	9,29	1810	12300	1,12
	167	8,39	1640	12100	1,24
	197	7,12	1390	11700	1,44
	225	6,21	1210	11400	1,55
	269	5,2	1010	10900	1,75
	311	4,5	880	10500	1,85

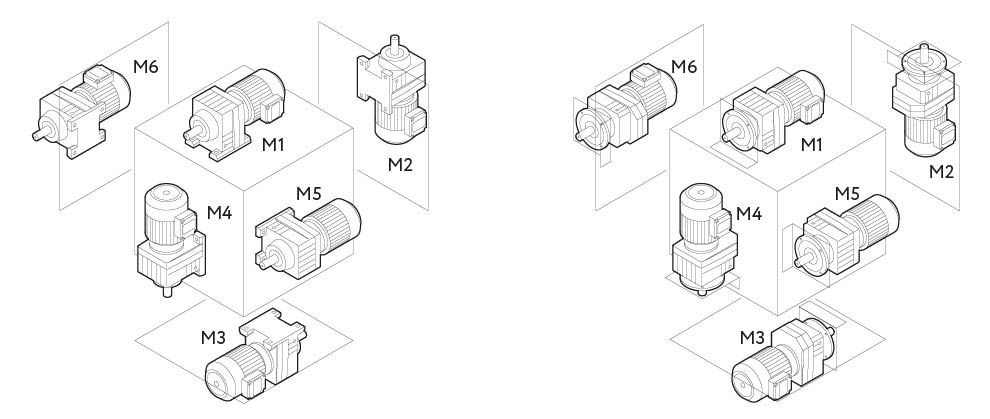

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ HR97

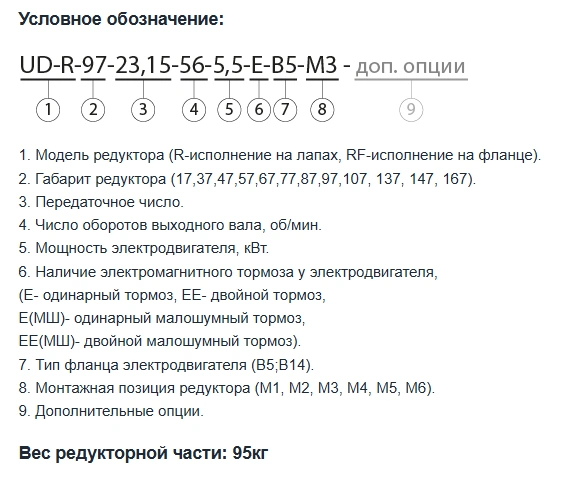

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ HR97
