Цилиндрический мотор-редуктор HR77

58reduktor

Цилиндрические соосные мотор-редукторы серии HR-77 представляют собой компактные и надежные приводные решения, разработанные для интеграции в современные автоматизированные системы. Аббревиатура «HR» традиционно указывает на высокую несущую способность и прочность конструкции, а цифра «77» обозначает типоразмер корпуса, определяющий габариты и крутящий момент. Соосная компоновка, при которой входной (моторный) и выходной валы расположены на одной оси, является ключевым преимуществом этой серии, позволяющим существенно экономить полезное пространство производственных площадей.

Цилиндрические мотор-редукторы HR -серии сохраняют общие стандарты популярных Европейских цилиндрических мотор-редукторов, которых придерживаются производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL и др. Благодаря унифицированным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ HR77

В основе конструкции лежит планетарная или цилиндрическая зубчатая передача (в зависимости от конкретной модификации, но чаще в линейке HR-77 преобладают планетарные ступени для снижения шума и увеличения КПД), дополненная высокоэффективным электродвигателем. Такая связка обеспечивает плавную передачу вращения, минимальные люфты и высокую точность позиционирования. Корпус редуктора изготавливается из высокопрочного чугуна или алюминия, что гарантирует теплоотвод и устойчивость к вибрациям в условиях непрерывной эксплуатации.

Сфера применения мотор-редукторов HR-77 охватывает широкий спектр отраслей промышленного оборудования. Они повсеместно используются в конвейерных линиях, упаковочных машинах, станках с ЧПУ, робототехнических комплексах и системах автоматизации складской логистики. Благодаря возможности установки двигателей различных типов (асинхронных, шаговых или серводвигателей), эти приводы легко адаптируются под задачи, требующие как высокой мощности, так и точного контроля скорости и положения вала.

Технические характеристики серии HR-77 варьируются в зависимости от выбранного передаточного числа и мощности двигателя. Обычно редукторы данного типоразмера обеспечивают крутящий момент от нескольких десятков до сотен Нм, а передаточные отношения могут достигать значений 5:1 – 100:1 и выше. КПД таких устройств часто превышает 90-95%, что свидетельствует об энергоэффективности решения. Важным параметром является межсервисный интервал: благодаря качественной системе уплотнений и смазке на весь срок службы, редукторы HR-77 требуют минимального технического обслуживания, снижая эксплуатационные расходы предприятия.

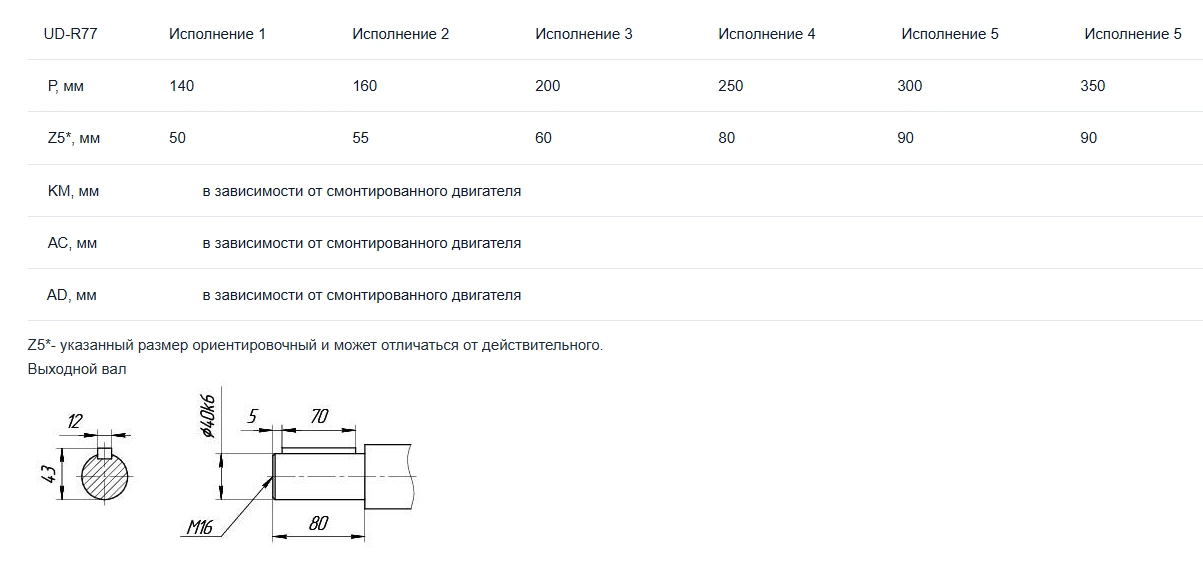

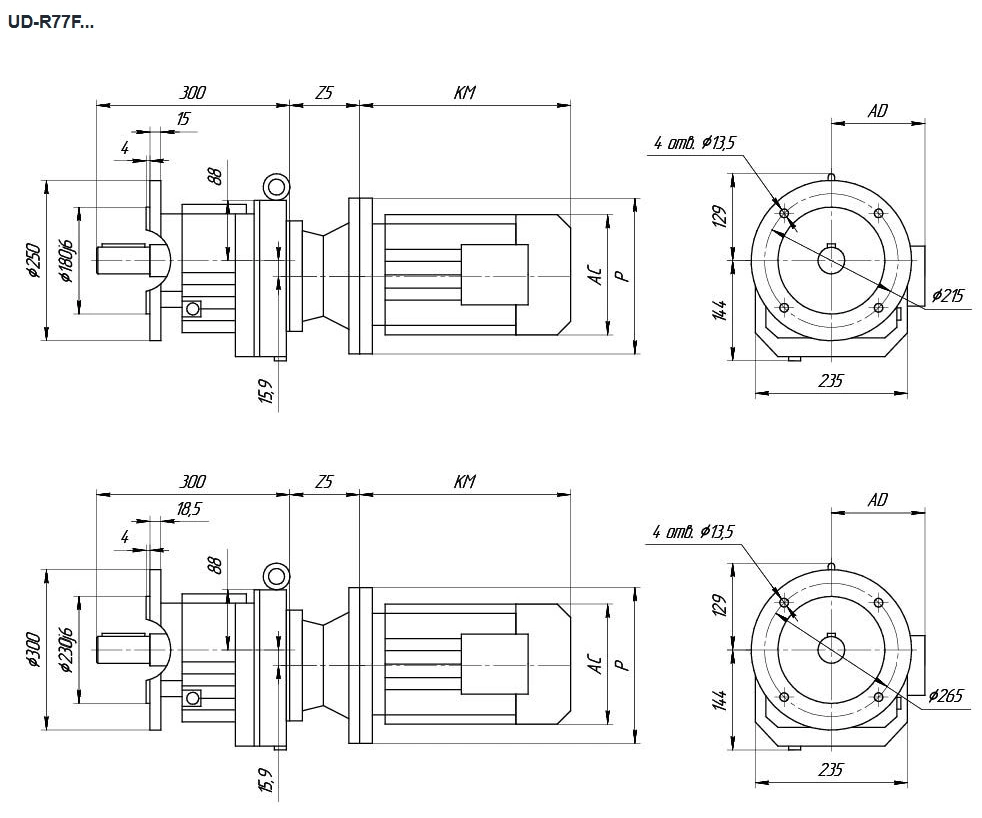

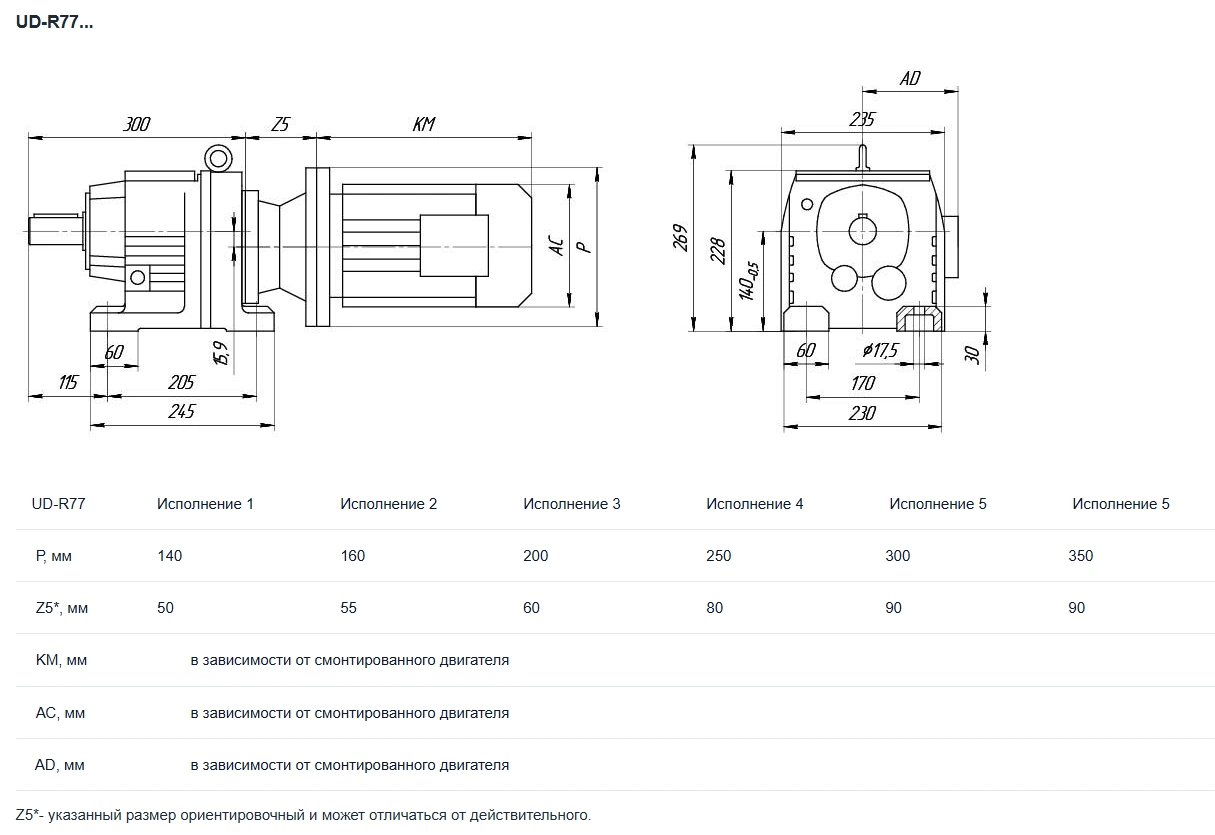

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ HR77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ HR77

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
0,18	4,5	195,24	385	12500	2,1	900
	5,2	166,59	330	12700	2,5
	6	145,67	290	12800	2,8
	6,3	138,39	275	12900	3
	7,2	121,42	240	12900	3,4
	7,2	195,24	255	12900	3,2	1400
	8,4	166,59	215	13000	4
	9,6	145,67	190	13000	4,6
	10	138,39	180	13000	4,8
Трехступенчатые
0,25	3,9	166,59	592	11600	1,3	700
	4,4	145,67	518	12000	1,49
	4,7	138,39	492	12100	1,57
	5,3	121,42	431	12400	1,79
	4,4	195,24	526	11900	1,46	900
	5,1	166,59	449	12300	1,72
	5,8	145,67	393	12500	1,96
	7,2	195,24	322	12600	2,4	1400
	8,4	166,59	275	12800	2,8
	9,6	145,67	240	12900	3,2
	10	138,39	228	12900	3,4
	12	121,42	200	13000	3,8
Трехступенчатые
0,37	4,4	145,67	750	10500	1,03	750
	4,7	138,39	713	10800	1,08
	5,3	121,42	625	11400	1,23
	5,1	166,59	651	11200	1,18	1000
	5,8	145,67	569	11700	1,35
	6,1	138,39	541	11900	1,43
	7,2	195,24	467	12100	1,65	1400
	8,4	166,59	398	12400	1,94
	9,6	145,67	348	12600	2,2
	10	138,39	331	12600	2,3
	12	121,42	290	12800	2,7
	14	102,99	246	12900	3,1
	15	92,97	222	12900	3,47
Трехступенчатые
0,55	8,4	166,59	592	11300	1,3	1400
	9,6	145,67	517	11800	1,49
	10	138,39	492	11900	1,57
	12	121,42	431	12200	1,79
	14	102,99	366	12500	2,1
	15	92,97	330	12600	2,3
	17	81,8	291	12800	2,7
	18	77,24	274	12800	2,8
	21	65,77	234	12900	3,3
Трехступенчатые
0,75	8,4	166,59	807	9490	0,96	1400
	9,6	145,67	706	10500	1,09
	10	138,39	670	10800	1,15
	12	121,42	588	11400	1,31
	14	102,99	499	11900	1,55
	15	92,97	450	12200	1,71
	17	81,8	396	12400	1,95
	18	77,24	375	12500	2,1
	21	65,77	319	12700	2,4
	24	57,68	273	12800	2,8
	27	52,07	247	12900	3,1
	31	45,81	217	12900	3,6
	32	43,26	205	13000	3,8
Трехступенчатые
1,1	12	121,42	856	8990	0,9	1400
	14	102,99	726	10300	1,06
	15	92,97	656	10900	1,18
	17	81,8	577	11500	1,34
	18	77,24	545	11700	1,41
	21	65,77	464	12100	1,66
	24	57,68	398	12400	1,94
	27	52,07	359	12500	2,1
	31	45,81	316	12700	2,4
	32	43,26	298	12700	2,6
	38	36,83	254	12900	3
	42	33,47	231	12900	3,3
Двухступенчатые
1,5	60	23,37	225	11800	3,4	1,5
	65	21,43	206	11500	3,7
	74	18,8	181	11000	4,1
Трехступенчатые
1,5	15	92,97	894	8500	0,86	1400
	17	81,8	787	9820	0,98
	18	77,24	743	10200	1,04
	21	65,77	633	11100	1,22
	24	57,68	542	11600	1,42
	27	52,07	490	11900	1,57
	31	45,81	431	12200	1,79
	32	43,26	407	12300	1,9
	38	36,83	346	12600	2,2
	42	33,47	315	12700	2,4
	48	29	273	12500	2,8
	55	25,23	237	12000	3,1
Двухступенчатые
2,2	60	23,37	325	11400	2,4	1400
	65	21,43	298	11200	2,6
	74	18,8	261	10800	2,8
	79	17,82	248	10600	3
	90	15,6	217	10200	3,2
	100	14,05	195	9910	3,5
Трехступенчатые
2,2	21	65,77	915	5470	0,8	1400
	24	57,68	784	9540	1
	27	52,07	708	10300	1,1
	31	45,81	623	11000	1,2
	32	43,26	588	11300	1,31
	38	36,83	501	11800	1,54
	42	33,47	455	12100	1,69
	48	29	394	12100	1,95
	55	25,23	343	11700	2,1
Двухступенчатые
3	60	23,37	443	11100	1,74	1400
	65	21,43	406	10800	1,9
	74	18,8	357	10500	2,1
	79	17,82	338	10300	2,2
	90	15,6	296	9980	2,4
	100	14,05	266	9700	2,5
	114	12,33	234	9350	2,8
	129	10,88	206	9030	3
	145	9,64	183	8720	3,2
	163	8,59	160	8500	3,7
	181	7,74	144	8240	4
	206	6,79	126	7920	4,3
Трехступенчатые
3	31	45,81	849	8670	0,91	1400
	32	43,26	802	9270	0,96
	38	36,83	683	10500	1,13
	42	33,47	621	11000	1,24
	48	29	538	11600	1,43
	55	25,23	468	11300	1,57
Двухступенчатые
4	60	23,37	583	10600	0,32	1400
	65	21,43	534	10400	1,44
	74	18,8	469	10100	1,56
	79	17,82	444	9950	1,65
	90	15,6	389	9630	1,79
	100	14,05	350	9380	1,93
	114	12,33	307	9070	2,1
	129	10,88	271	8780	2,3
	145	9,64	240	8500	2,5
	163	8,59	210	8320	2,8
	181	7,74	189	8070	3
	206	6,79	166	7770	3,3
	234	5,99	147	7490	3,5
	264	5,31	130	7230	3,7
Трехступенчатые
4	38	36,83	898	4070	0,86	1400
	42	33,47	816	9100	0,94
	48	29	707	10300	1,09
	55	25,23	615	10800	1,19
Двухступенчатые
5,5	74	18,8	645	9240	1,14	1400
	79	17,82	611	9400	1,2
	90	15,6	535	9150	1,3
	100	14,05	482	8950	1,4
	114	12,33	423	8690	1,53
	129	10,88	373	8440	1,66
	145	9,64	331	8190	1,79
	163	8,59	289	8080	2,1
	181	7,74	260	7860	2,2
	206	6,79	228	7580	2,4
	234	5,99	202	7320	2,52
	264	5,31	179	7070	2,68
Двухступенчатые
7,5	74	18,8	867	5310	0,85	1400
	79	17,82	822	5720	0,89
	90	15,6	719	6610	0,97
	100	14,05	648	7180	1,04
	114	12,33	569	7750	1,14
	129	10,88	502	8010	1,24
	145	9,64	445	7810	1,33
	163	8,59	388	7620	1,53
	181	7,74	350	7590	1,64
	206	6,79	307	7340	1,78
	234	5,99	271	7110	1,87
	264	5,31	240	6890	2
Двухступенчатые
11	129	10,88	736	4250	0,84	1400
	145	9,64	652	5000	0,91
	181	7,74	513	4630	1,12
	206	6,79	450	5250	1,21
	234	5,99	398	5720	1,28
	264	5,31	352	6090	1,36

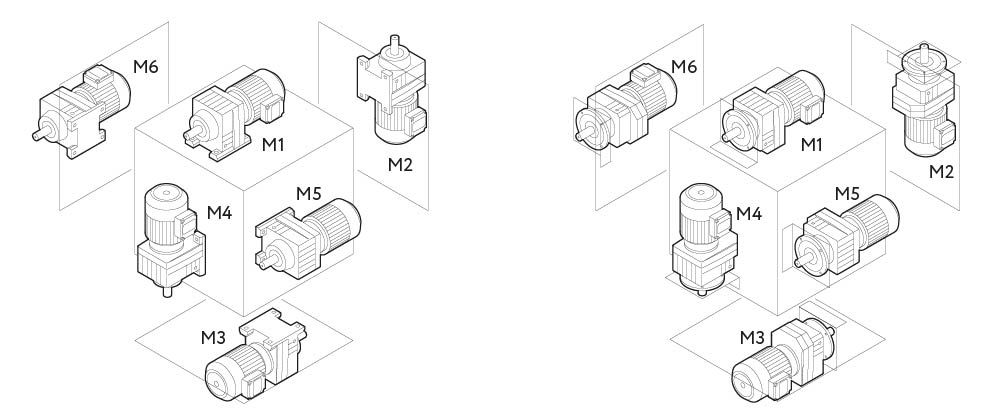

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ HR77

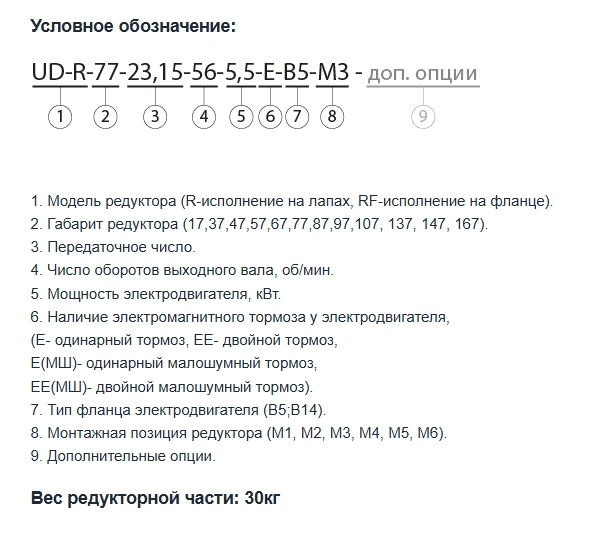

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ HR77
