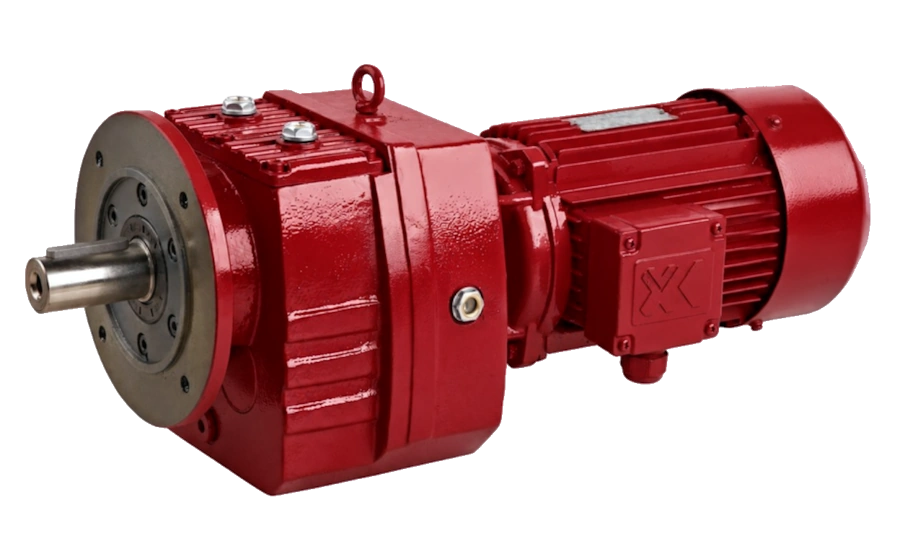

Цилиндрический мотор-редуктор HR137

58reduktor

В основе конструкции лежит планетарная или цилиндрическая ступень редуктора (в зависимости от конкретной модификации внутри серии), обеспечивающая высокий крутящий момент на выходе при сохранении габаритов.

Цилиндрические мотор-редукторы HR -серии сохраняют общие стандарты популярных Европейских цилиндрических мотор-редукторов, которых придерживаются производителей: NORD, SEW-EURODRIVE, MOTOVARIO, TOS-ZNOJMO, VARVEL и др. Благодаря унифицированным размерам мотор-редукторы HR могут служить заменой вышедших из строя мотор-редукторов вышеуказанных фирм.

ОПИСАНИЕ МОТОР-РЕДУКТОРОВ HR137

Ключевые технические параметры серии HR-137 включают:

Коэффициент передачи: Обычно варьируется в диапазоне от 3 до 100, позволяя точно подобрать скорость вращения под задачи конкретного механизма.
Крутящий момент: Способность выдерживать высокие нагрузки, что делает их пригодными для работы с тяжелыми грузами или инерционными нагрузками.
КПД: Высокий коэффициент полезного действия за счет прецизионного изготовления шестерен и качественной смазки, что снижает энергопотребление и нагрев устройства.
Материалы: Корпуса изготавливаются из высокопрочного чугуна или алюминия (в легких версиях), а шестерни — из легированной стали с поверхностной закалкой, что гарантирует долговечность даже при интенсивном цикле работы.
Типоразмеры: Серия HR-137 часто включает несколько типоразмеров, отличающихся диаметром выходного вала и мощностью двигателя, что обеспечивает гибкость выбора.

Сфера применения

Благодаря своей универсальности и надежности, мотор-редукторы серии HR-137 находят применение в широком спектре отраслей:

Логистика и складское оборудование: Конвейерные линии, роликовые транспортеры, системы сортировки грузов. Соосность вала упрощает установку приводных барабанов.
Пищевая и фармацевтическая промышленность: Оборудование для фасовки, смешивания и упаковки. Многие модели серии HR-137 могут быть выполнены из материалов, устойчивых к мойке и воздействию агрессивных сред.
Оборудование для упаковки: Этикетировщики, обертчики, термоусадочные камеры, где требуется точное позиционирование и плавный пуск.
Сельское хозяйство: Силосы, дозаторы кормов, системы полива и перемещения зерна.
Легкая промышленность: Ткацкие станки, швейные машины, оборудование для обработки тканей.

Преимущества использования

Выбор мотор-редукторов серии HR-137 обусловлен не только их техническими характеристиками, но и эксплуатационными плюсами. Прямое крепление к электродвигателю снижает вибрацию и уровень шума, а также минимизирует риск смещения осей при работе. Модульная конструкция позволяет легко заменять двигатели разной мощности, не меняя сам редуктор, что снижает затраты на обслуживание. Кроме того, наличие стандартных фланцев и отверстий под крепление ускоряет процесс интеграции в существующие производственные линии.

Для обеспечения максимального ресурса работы рекомендуется соблюдать рекомендации производителя по монтажу, использованию рекомендуемых типов смазки и соблюдению температурного режима эксплуатации. Правильно подобранный мотор-редуктор серии HR-137 станет надежным звеном в цепочке любого автоматизированного процесса

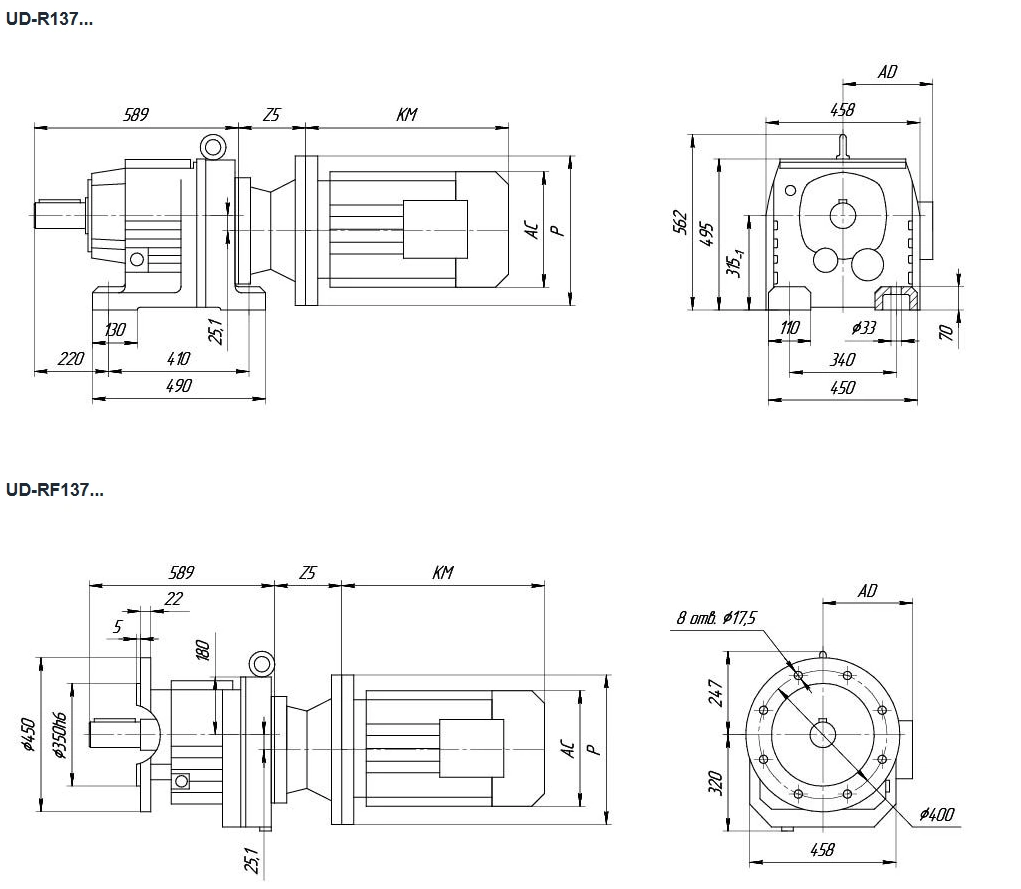

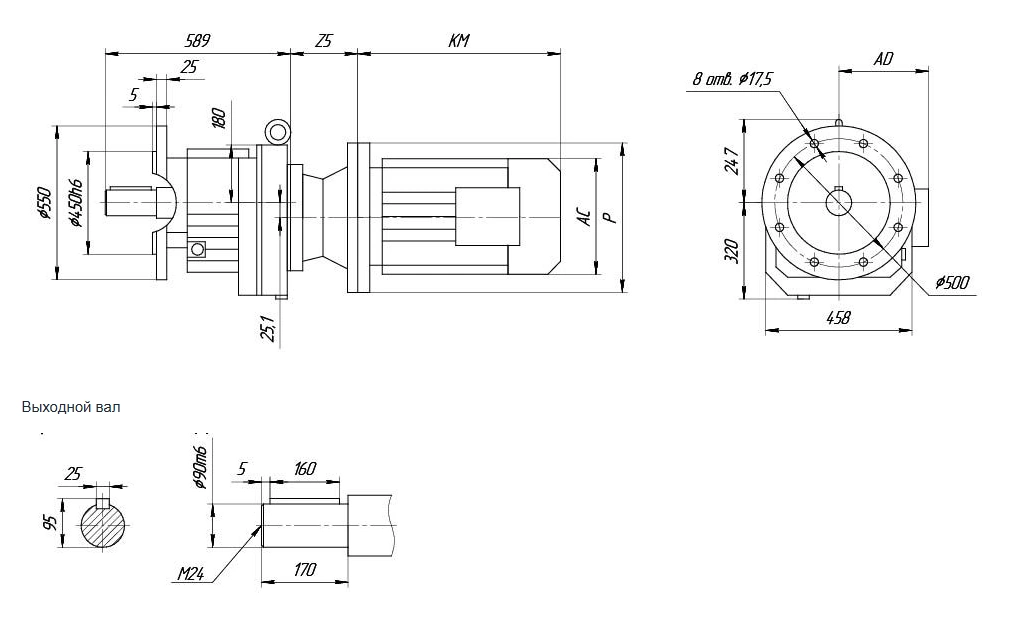

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ HR137

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ HR137

Таблица подбора редуктора

Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя
Мощность, кВт	Частота вращения выходного вала, об/мин	Передаточное число	Крутящий момент, Нм	Допустимая радиальная нагрузка, Н	Сервис- фактор	Частота вращения эл.двигателя	Трехступенчатые
2,2	3,1	222,6	6680	55900	1,2	700
	3,7	188,45	5660	57500	1,4
	4	174,4	5230	58100	1,55
	4,4	156,31	4690	58800	1,7
	4,9	141,12	4240	59300	1,9
	5,4	128,18	3850	59600	2,1
	6,1	113,72	3410	60000	2,3
	6,7	103,2	3100	60300	2,6
3	3,1	222,6	8860	50300	0,9	700
	3,7	188,45	7500	54400	1,05
	4	174,4	6940	55500	1,15
	4,4	156,31	6220	56700	1,3
	4,9	141,12	5620	57600	1,4
	5,4	128,18	5100	58300	1,55
	6,1	113,72	4520	59000	1,75
	6,7	103,2	4110	59400	1,95
	7,8	88,7	3530	59900	2,3
	4,1	222,6	6780	55800	1,2	900
	4,8	188,45	5740	57400	1,4
	5,2	174,4	5320	58000	1,5
	5,8	156,31	4760	58700	1,7
	6,4	141,12	4300	59200	1,85
	7	128,18	3910	59600	2
	8	113,72	3470	60000	2,3
	8,7	103,2	3150	60200	2,5
4	4	174,4	9250	48400	0,85	700
	4,4	156,31	8290	52700	0,95
	4,9	141,12	7490	54400	1,05
	5,4	128,18	6800	55700	1,2
	6,1	113,72	6030	57000	1,35
	6,7	103,2	5470	57800	1,45
	4,1	222,6	8860	50300	0,9	900
	4,8	188,45	7500	54400	1,05
	5,2	174,4	6940	55500	1,15
	5,8	156,31	5220	56700	1,3
	6,4	141,12	5620	57600	1,4
	7	128,18	5100	58300	1,55
	8	113,72	4520	59000	1,75
	8,7	103,2	4110	59400	1,95
	10,2	88,7	3530	59900	2,3
5,5	5,4	128,18	9480	44400	0,85	700
	6,1	113,72	8410	52200	0,95
	6,7	103,2	7630	54200	1,05
	7,8	88,7	6560	56100	1,2
	5,2	174,4	9540	43300	0,85	900
	5,8	156,31	8550	51600	0,95
	6,4	141,12	7720	54000	1,05
	7	128,18	7010	55300	1,15
	8	113,72	6220	56700	1,3
	8,7	103,2	5650	57600	1,4
	6,3	222,6	8180	53000	1	1400
	7,4	188,45	6920	55500	1,15
	8	174,4	6410	56400	1,25
	9	156,31	5740	57400	1,4
	10	141,12	5180	58200	1,55
	11	128,18	4710	58800	1,7
	12,3	113,72	4180	59300	1,9
	13,6	103,2	3790	59700	2,1
	15,8	88,7	3260	60200	2,5
	17,3	80,91	2970	60400	2,7
	19,1	73,49	2700	60500	3
	21	65,2	2390	60700	3,3
	24	59,17	2170	60900	3,7
	28	50,86	1870	61000	4,3
7,5	7,4	188,45	9440	45300	0,85	1400
	8	174,4	8730	50800	0,9
	9	156,31	7830	53700	1
	10	141,12	7070	55200	1,15
	11	128,18	6420	56400	1,25
	12,3	113,72	5700	57500	1,4
	13,6	103,2	5170	58200	1,55
	15,8	88,7	4440	59100	1,8
	17,3	80,91	4050	59500	1,95
	19,1	73,49	3680	59800	2,2
	21	65,2	3270	60100	2,5
	24	59,17	2960	60400	2,7
	28	50,86	2550	60600	3,1
11	10	141,12	10300	23300	0,8
	11	128,18	9350	46900	0,95
	12,3	113,72	8300	52700	0,95
	13,6	103,2	7530	54400	1,05
	15,8	88,7	6470	56300	1,25
	17,3	80,91	5900	57200	1,35
	19,1	73,49	5360	57900	1,5
	21	65,2	4760	58700	1,7
	24	59,17	4320	59200	1,85
	28	50,86	3710	59800	2,2
	32	44,39	3240	60200	2,5
	37	37,65	2750	60500	2,9
	43	32,91	2400	60700	3,3
15	13,6	103,2	10100	30700	0,8	1400
	15,8	88,7	8700	51000	0,9
	17,3	80,91	7940	53500	1
	19,1	73,49	7210	55000	1,1
	21	65,2	6400	56400	1,25
	24	59,17	5800	57300	1,4
	28	50,86	4990 DR	58400	1,6
	32	44,39	4360	59100	1,85
	37	37,65	3690	59800	2,2
	43	32,91	3230	60200	2,5
	50	27,83	2730	60500	2,8
Трехступенчатые
18,5	17,3	80,91	9760	39000	0,8	1400
	19,1	73,49	8860	50200	0,9
	21	65,2	7860	53700	1
	24	59,17	7140	55100	1,1
	28	50,86	6130	56800	1,3
	32	44,39	5350	58000	1,5
	37	37,65	4540	58900	1,75
	43	32,91	3970	59500	2
	50	27,83	3360	60100	2,3
Двухступенчатые
18,5	47	29,57	3870	59900	2,2	1400
	58	24,12	2910	60400	2,8
	64	22	2650	60600	3
	74	19,04	2300	60800	3,5
	83	16,8	2030	60900	4
Трехступенчатые
22	21	65,2	9350	46900	0,85	1400
	24	59,17	8480	51900	0,95
	28	50,86	7290	54800	1,1
	32	44,39	6370	56500	1,25
	37	37,65	5400	57900	1,5
	43	32,91	4720	58700	1,7
	50	27,83	3990	59500	1,9
Двухступенчатые
22	47	29,57	4240	59300	1,85	1400
	58	24,12	3460	60000	2,3
	64	22	3150	60200	2,5
	74	19,04	2730	60500	2,9
	83	16,8	2410	60700	3,3
	96	14,51	2080	60900	3,8
	109	12,83	1840	61000	4,3
Трехступенчатые
30	28	50,86	9910	35800	0,8	1400
	32	44,39	8650	51200	0,9
	37	37,65	7340	54700	1,1
	43	32,91	6410	56400	1,25
	50	27,83	5420	57900	1,4
Двухступенчатые
30	58	24,12	4700	58800	1,7	1400
	64	22	4290	59200	1,85
	74	19,04	3710	59800	2,2
	83	16,8	3270	60100	2,4
	96	14,51	2830	59500	2,8
	109	12,83	2500	58400	3,2
	130	10,79	2100	56600	3,8
	161	7,59	1480	53300	3,5
	184	6,38	1240	51300	4,1
Трехступенчатые
37	37	37,65	9050	49400	0,9	1400
	43	32,91	7910	53600	1
	50	27,83	6690	55900	1,15
Двухступенчатые
37	58	24,12	5800	57300	1,4	1400
	64	22	5290	58000	1,5
	74	19,04	4580	57800	1,75
	83	16,8	4040	57300	2
	96	14,51	3490	56600	2,3
	109	12,83	3080	55800	2,6
	130	10,79	2590	54400	3,1
	161	8,71	2090	52600	3,7
	184	7,59	1820	51900	2,8
	219	6,38	1530	50100	3,3
	272	5,15	1240	47800	3,7
Трехступенчатые
45	43	32,91	9620	41700	0,85	1400
45	50	27,83	8130	51200	0,95	1400
Двухступенчатые
45						1400
	64	22	6430	52900	1,25
	74	19,04	5570	53300	1,45
	83	16,8	4910	53400	1,65
	96	14,51	4240	53200	1,9
	109	12,83	3750	52800	2,1
	130	10,79	3150	51900	2,5
	161	8,71	2550	50500	3,1
	184	7,59	2220	50200	2,3
	219	6,38	1860	48700	2,7
	272	5,15	1510	46700	3
Двухступенчатые
55	74	19,04	6780	47800	1,2	1400
	83	16,8	5980	48500	1,35
	96	14,51	5170	48900	1,55
	109	12,83	4570	49000	1,75
	130	10,79	3840	48800	2,1
	161	8,71	3100	48000	2,5
	184	7,59	2700	48100	1,9
	219	6,38	2270	46900	2,2
	272	5,15	1830	45200	2,5

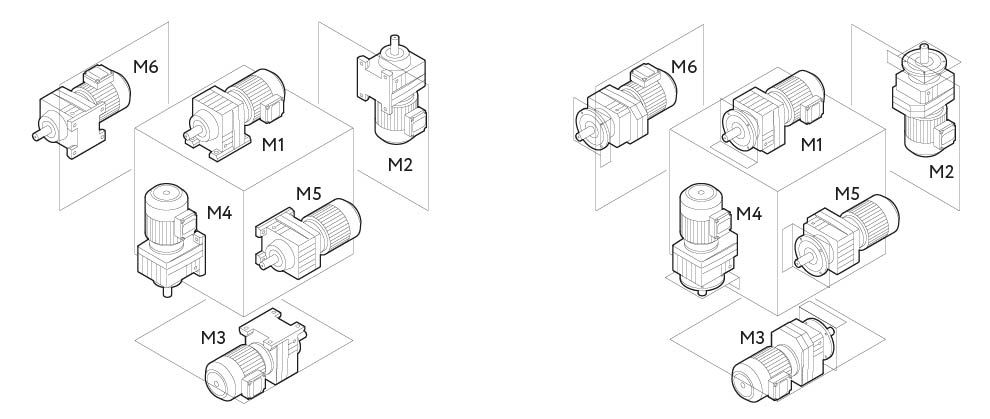

МОНТАЖНЫЕ ПОЗИЦИИ МОТОР-РЕДУКТОРОВ HR137

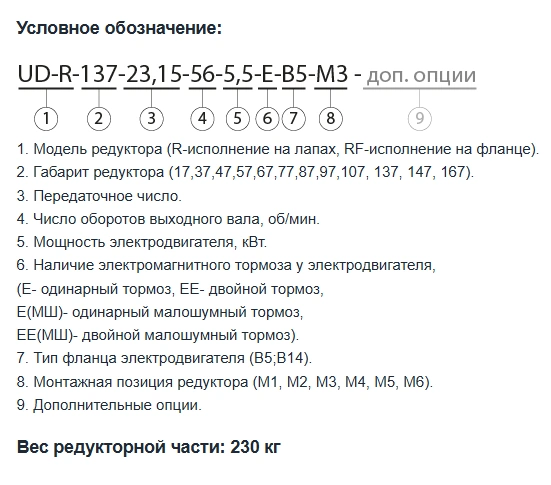

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРОВ HR137
